Nopeat SMT-piirilevyliittimet sovelluksiin, joissa siirtonopeus on yli 25 Gbit/s

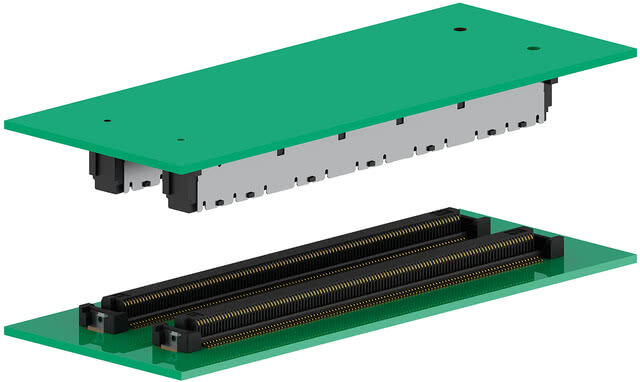

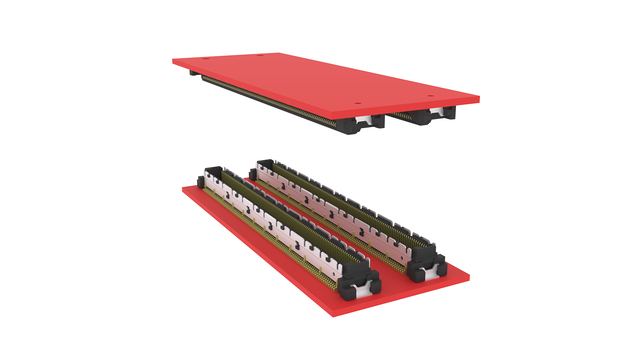

Colibri® on suojattu, kaksirivinen SMT-liitinjärjestelmä, jonka riviväli on 0,5 mm.
Ominaisuudet
- Täyttää PICMG COM Express®-
- ja SFF-SIG CoreExpress®
- -vaatimukset Yhteensopiva yleisten liittimien kanssa 10+, 16+
- tai 25+ Gbit/s
- -sovelluksiin Integroitu alusta komponenttien kiinnittämistä varten
- Pakattu nauhakelaan
Sovellukset
- COM Express®
- CoreExpress®
- mezzanine -kortti-kortti-liitäntä
- VITA59
Colibri: Yleiskatsaus
Suodattimet
Plug 10+
Colibri Plug 220, 5 mm Tuotenro. 401-51101-51
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 220, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 10+ Gbit/s
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri Plug 440, 5 mm Tuotenro. 401-51501-51
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 440, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 10+ Gbit/s
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri Plug 220, 8 mm Tuotenro. 401-55101-51
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 220, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 10+ Gbit/s
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri Plug 440, 8 mm Tuotenro. 401-55501-51
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 440, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 10+ Gbit/s
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri Plug 120, 8 mm Tuotenro. 401-55401-51
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 120, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 10+ Gbit/s
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri-tulppa 120, 5 mm Tuotenro. 401-51401-51
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 120, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 10+ Gbit/s
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri-tulppa 40, 5 mm Tuotenro. 401-51701-51
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 40, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 10+ Gbit/s
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

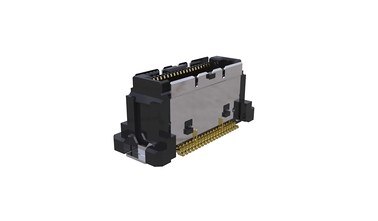

Colibri Plug 40, 8 mm Tuotenro. 401-55701-51
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 40, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 10+ Gbit/s
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri Plug 160, 5 mm Tuotenro. 401-51301-51
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 160, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 10+ Gbit/s
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri Plug 80, 5 mm Tuotenro. 401-51601-51
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Näppäinten lukumäärä 80, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 10+ Gbit/s
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri Plug 160, 8 mm Tuotenro. 401-55301-51
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 160, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 10+ Gbit/s
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri Plug 80, 8 mm Tuotenro. 401-55601-51
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Näppäinten lukumäärä 80, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 10+ Gbit/s
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Plug 16+

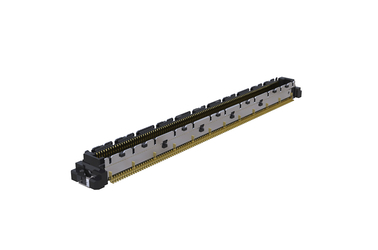

Colibri Plug 16+ 220, 5 mm Tuotenro. 401-51103-51
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 220, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 16+ Gbit/s PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

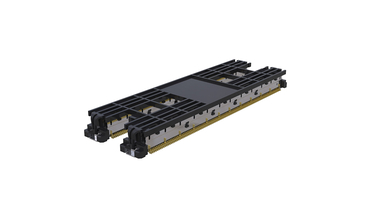

Colibri Plug 16+ 440, 5 mm Tuotenro. 401-51503-51
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 440, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 16+ Gbit/s PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri Plug 16+ 220, 8 mm Tuotenro. 401-55103-51
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 220, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 16+ Gbit/s PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

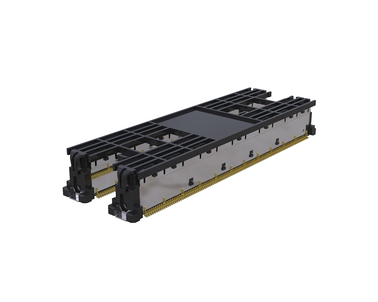

Colibri Plug 16+ 440, 8 mm Tuotenro. 401-55503-51
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 440, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 16+ Gbit/s PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

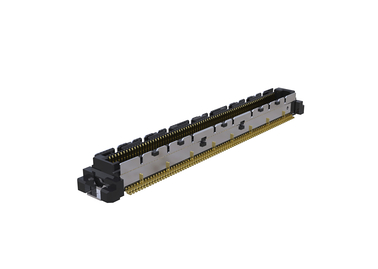

Colibri Plug 16+ 160, 5 mm Tuotenro. 401-51303-51
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 160, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 16+ Gbit/s PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

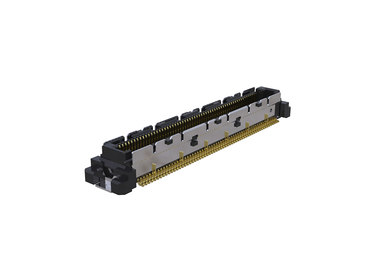

Colibri Plug 16+ 120, 5 mm Tuotenro. 401-51403-51
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 120, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 16+ Gbit/s PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

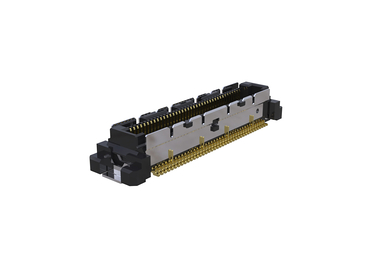

Colibri Plug 16+ 80, 5 mm Tuotenro. 401-51603-51
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Näppäinten lukumäärä 80, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 16+ Gbit/s PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

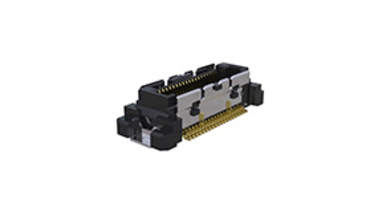

Colibri Plug 16+ 40, 5 mm Tuotenro. 401-51703-51
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 40, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 16+ Gbit/s PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

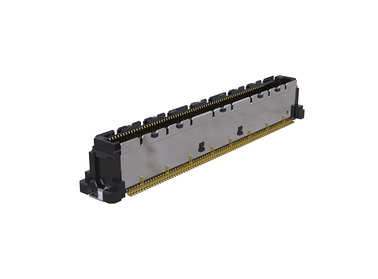

Colibri Plug 16+ 160, 8 mm Tuotenro. 401-55303-51
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 160, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 16+ Gbit/s PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

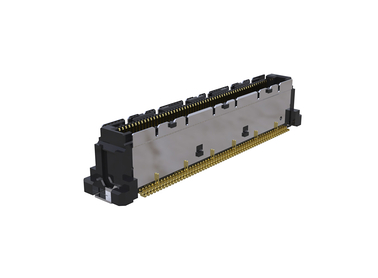

Colibri Plug 16+ 120, 8 mm Tuotenro. 401-55403-51
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 120, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 16+ Gbit/s PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

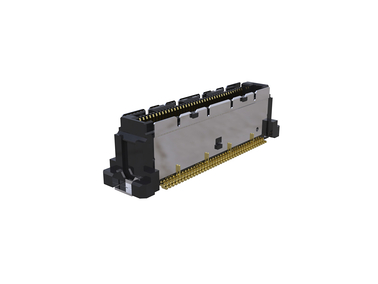

Colibri Plug 16+ 80, 8 mm Tuotenro. 401-55603-51
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Näppäinten lukumäärä 80, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 16+ Gbit/s PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri Plug 16+ 40, 8 mm Tuotenro. 401-55703-51
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 40, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus 16+ Gbit/s PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Plug 25+
Colibri Plug 25+ 220, 5 mm Tuotenro. 401-51104-51
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 220, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus yli 25 Gbit/s PCIe Gen4:lle, 25 Gbit Ethernetille ja USB4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri Plug 25+ 440, 5 mm Tuotenro. 401-51504-51
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 440, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus yli 25 Gbit/s PCIe Gen4:lle, 25 Gbit Ethernetille ja USB4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri Plug 25+ 220, 8 mm Tuotenro. 401-55104-51
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 220, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus yli 25 Gbit/s PCIe Gen4:lle, 25 Gbit Ethernetille ja USB4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Colibri Plug 25+ 440, 8 mm Tuotenro. 401-55504-51
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Pisteet 440, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus yli 25 Gbit/s PCIe Gen4:lle, 25 Gbit Ethernetille ja USB4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Pistorasia

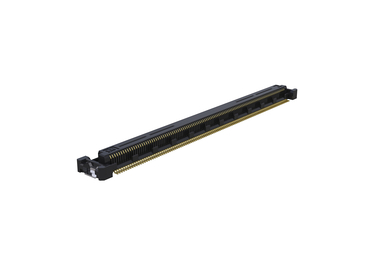

Colibri-pistorasia 220 Tuotenro. 402-51101-51
kaikille piirilevyjen välisille etäisyyksille, Pisteet 220, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus jopa yli 25 Gbit/s, PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

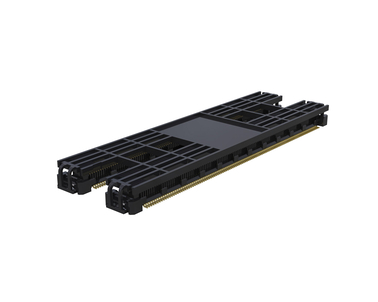

Colibri-pistorasia 440 Tuotenro. 402-51501-51
kaikille piirilevyjen välisille etäisyyksille, Pisteet 440, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus jopa yli 25 Gbit/s , PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

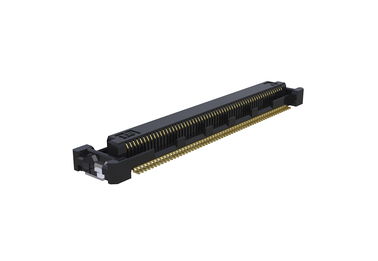

Colibri-pistorasia 120 Tuotenro. 402-51401-51
kaikille piirilevyjen välisille etäisyyksille, Pisteet 120, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus jopa yli 25 Gbit/s, PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

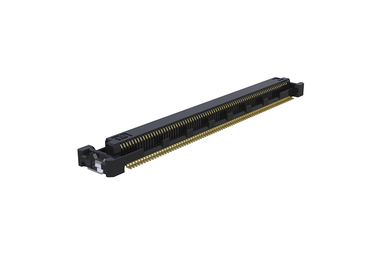

Colibri-pistorasia 160 Tuotenro. 402-51301-51
kaikille piirilevyjen välisille etäisyyksille, Pisteet 160, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus jopa yli 25 Gbit/s, PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

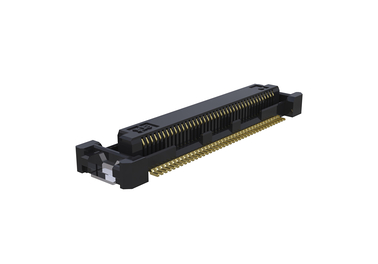

Colibri-pistorasia 80 Tuotenro. 402-51601-51
kaikille piirilevyjen välisille etäisyyksille, Näppäinten lukumäärä 80, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus jopa yli 25 Gbit/s, PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus

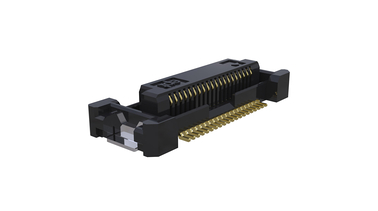

Colibri-pistorasia 40 Tuotenro. 402-51701-51
kaikille piirilevyjen välisille etäisyyksille, Pisteet 40, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus jopa yli 25 Gbit/s, PCIe Gen4:lle
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Receptacle
Plug Heavy Au
Colibri Heavy Au Plug 10+ 220, 5 mm Tuotenro. 401-51101-52
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Nastamäärä 220, ruudukko 0,5 mm, SMT-liitäntätekniikka, Tiedonsiirtonopeus 10+ Gbit/s, 0,76 µm Au
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Kestävä
Colibri Heavy Au Plug 10+ 440, 5 mm Tuotenro. 401-51501-52
5 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Nastamäärä 440, ruudukko 0,5 mm, SMT-liitäntätekniikka, Tiedonsiirtonopeus 10+ Gbit/s, 0,76 µm Au
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Kestävä
Colibri Heavy Au Plug 10+ 220, 8 mm Tuotenro. 401-55101-52
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Nastamäärä 220, ruudukko 0,5 mm, SMT-liitäntätekniikka, Tiedonsiirtonopeus 10+ Gbit/s, 0,76 µm Au
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Kestävä
Colibri Heavy Au Plug 10+ 440, 8 mm Tuotenro. 401-55501-52
8 mm:n piirilevyväliin, Ylityssuoja jopa +0,6 mm, Nastamäärä 440, ruudukko 0,5 mm, SMT-liitäntätekniikka, Tiedonsiirtonopeus 10+ Gbit/s, 0,76 µm Au
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Kestävä
Raskas pistorasia Au
Colibri heavy Au -pistorasia 220 Tuotenro. 402-51101-52
kaikille piirilevyjen välisille etäisyyksille, Pisteet 220, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus jopa yli 25 Gbit/s
:lle PCIe Gen4:ää varten, 0,76 µm Au
:lle PCIe Gen4:ää varten, 0,76 µm Au
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Kestävä
Colibri heavy Au -pistoke 440 Tuotenro. 402-51501-52
kaikille piirilevyjen välisille etäisyyksille, Pisteet 440, SMT-liitäntätekniikka, Ruudukko 0,5 mm, Tiedonsiirtonopeus jopa yli 25 Gbit/s PCIe Gen4:lle, 0,76 µm Au
Rinnakkainen
SMT
Korkea tiheys
Nopea nopeus
Kestävä
Muu napojen lukumäärä? Muut pinoamiskorkeudet? Vaihtoehtoiset kosketuspinnoitteet? Räätälöidyt vaihtoehdot? Viivekoskettimet?
Colibri HighSpeed SMT-liittimien tärkeimmät ominaisuudet
Mitä ept:n suositut Colibri HighSpeed -liittimet tarjoavat? Millaisia piirilevyjen välimatkoja niillä voidaan toteuttaa? Onko saatavilla erilaisia napamääriä? Kuinka suuri tiedonsiirtonopeus (Gbit/s) on mahdollinen?
Animaatiovideossamme vastataan näihin kysymyksiin ja paljon muuhunkin. Katso
heti! (tai YouTubessa)!
Animaatiovideossamme vastataan näihin kysymyksiin ja paljon muuhunkin. Katso
heti! (tai YouTubessa)!
PICMG-liittimien ominaisuudet
Colibri® on suojattu, kaksirivinen SMT-liitinjärjestelmä, jonka väli on 0,5 mm. Se täyttää kaikki PICMG COM Express®-, SFF-SIG CoreExpress®- ja nano-ETXexpress-liittimille asetetut vaatimukset. Colibri®-tuotteet ovat yhteensopivia markkinoilla yleisesti käytettyjen liittimien kanssa ja ne on testattu perusteellisesti.
COM-moduulien
tiedot yhdellä silmäyksellä
Kantokortin
tiedot lyhyesti
Valmistamme sovellukseesi sopivat, yksilölliset liittimet (liitin).
nyt räätälöityjä liitin-liittimiä
- muut napalukut
- muut pinoamiskorkeudet
- vaihtoehtoiset kosketinpinnoitteet
nyt räätälöityjä liitin-liittimiä
COM Express -standardi liittimille
PICMG on kehittänyt COM Express® -liitinspesifikaation Computer-on-Module (COM) -moduuleille. Siinä määritellään muun muassa moduulin vaaditut mitat sekä kiinnitysreikien ja kantolevyyn johtavien liittimien sijainnit.
COM Express® -moduulit sisältävät käynnistettävän tietokoneen ydintoiminnot, kuten prosessorin, grafiikkaprosessorin, työmuistin ja vakioliitännät.
COM-moduulin liittäminen kantolevyyn lyhentää kehitysaikoja ja alentaa kehityskustannuksia. Lisäksi tuotteiden elinkaarta voidaan paitsi pidentää myös päivittää liittämällä kantolevyyn uudempia ja suorituskykyisempiä COM Express® -moduuleja.
COM Express® -moduulit sisältävät käynnistettävän tietokoneen ydintoiminnot, kuten prosessorin, grafiikkaprosessorin, työmuistin ja vakioliitännät.
COM-moduulin liittäminen kantolevyyn lyhentää kehitysaikoja ja alentaa kehityskustannuksia. Lisäksi tuotteiden elinkaarta voidaan paitsi pidentää myös päivittää liittämällä kantolevyyn uudempia ja suorituskykyisempiä COM Express® -moduuleja.

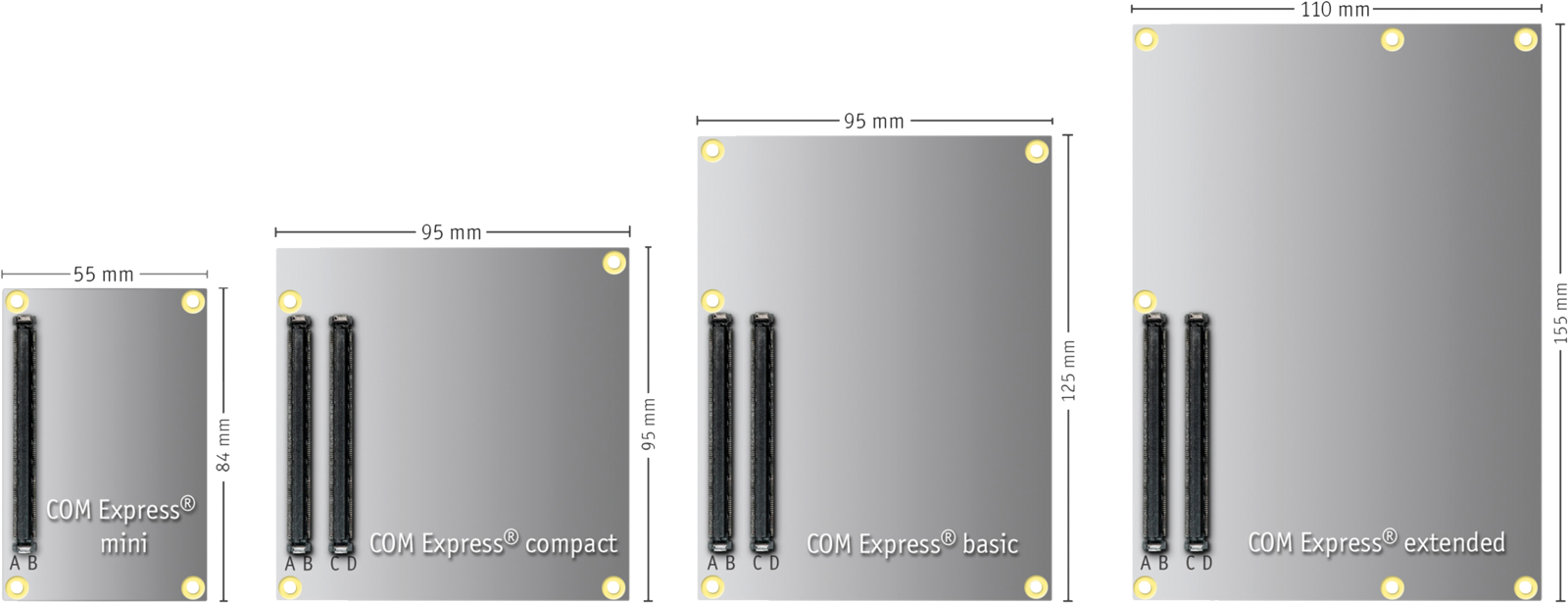

PICMG-standardin mukaiset COM Express®-moduulikoot liittimille
Colibri HighSpeed -liittimien tyypilliset käyttökohteet
- Teollisuuden automaatio
- Kioski- ja POS-järjestelmät
- Lääketieteen tekniikka
- Mittaustekniikka
- Pelit
- Kuljetus
- Palvelimet
PICMG Colibri -liittimet COM Express -järjestelmille
"Kuulimme toistuvasti laitteistokehittäjiltä, että suurinopeuksisille liittimille asetetut vaatimukset ovat kiristyneet ja että he siksi tarvitsevat SMT-liittimiä, joiden siirtonopeus on yli 8 Gbit/s. Colibri-SMT-liittimiemme 10 Gbit/s -versio on jo pitkään vakuuttanut erinomaisella signaalin eheydellään. Colibri-versioilla 16+ ja 25+ Gbit/s mahdollistamme häiriöttömän tiedonsiirron USB 3.1 Gen2- ja PCI Express 4.0 -signaaleille.
COM Express -sovelluksiin tarkoitetuissa Colibri SMT -liittimissämme on optimoitu kosketinrakenne, jonka ansiosta 10, 16 tai 25+ Gbit/s:n ja sitä suurempien nopeuksien sovellukset voidaan toteuttaa vaivattomasti. Simulaatiomme osoittavat erinomaista signaalin eheyttä – myös suurilla tiedonsiirtonopeuksilla. Olen täysin vakuuttunut Colibri COM Express -liittimiemme suurten nopeuksien suorituskyvystä. Kannattaa tutustua ominaisuuksiin itse ja tilata ainakin yksi näyte!
Omien suunnittelujen simulointia varten voitte myös pyytää meiltä S-parametreja.”
Florian Guglhör, tuotepäällikkö, ept
COM Express -sovelluksiin tarkoitetuissa Colibri SMT -liittimissämme on optimoitu kosketinrakenne, jonka ansiosta 10, 16 tai 25+ Gbit/s:n ja sitä suurempien nopeuksien sovellukset voidaan toteuttaa vaivattomasti. Simulaatiomme osoittavat erinomaista signaalin eheyttä – myös suurilla tiedonsiirtonopeuksilla. Olen täysin vakuuttunut Colibri COM Express -liittimiemme suurten nopeuksien suorituskyvystä. Kannattaa tutustua ominaisuuksiin itse ja tilata ainakin yksi näyte!
Omien suunnittelujen simulointia varten voitte myös pyytää meiltä S-parametreja.”
Florian Guglhör, tuotepäällikkö, ept
UKK: Kysymyksiä ja vastauksia Colibri SMT -liittimistä
Mille tiedonsiirtonopeuksille Colibri SMT-liitin -liittimet sopivat?Missä High Speed -sovelluksissa Colibri-liittimiä liitin käytetään?Missä Colibri-liittimiä (liitin) on jo käytetty menestyksekkäästi PICMG-standardin mukaisesti?Tarvitaanko Colibri High Speed -liittimien käsittelyyn asennusapuvälinettä (imukansi)?Toimitetaanko PICMG Colibri -liitin-liittimiä myös Tape & Reel -pakkauksissa?Ovatko Colibri COM Express -liitin UL-hyväksyttyjä komponentteja?Ovatko ept-piirilevyliittimet liitin RoHS-vaatimusten mukaisia?
Mille tiedonsiirtonopeuksille Colibri SMT-liitin -liittimet sopivat?

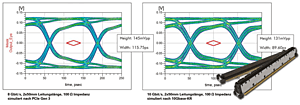

Simulaatiot, joissa käytetään COM Express® liitin-järjestelmää Colibri® nopeuksilla 8 ja 10 Gbit/s, osoittavat erinomaista signaalin eheys. Kosketinsuunnittelun jatkokehityksen ja parannusten ansiosta Colibri-Plugien suurten nopeuksien ominaisuuksia on voitu laajentaa 25+ Gbit/s:iin. Näin ollen COM Express -liitinjärjestelmä on ensisijainen valinta sovelluksiisi, joissa tarvitaan suuria tiedonsiirtonopeuksia, kuten 25 Gbit/s ja yli.
Missä High Speed -sovelluksissa Colibri-liittimiä liitin käytetään?
Colibri High Speed -Speed-liitin-liittimet sopivat erinomaisesti suuriin tiedonsiirtonopeuksiin ja siten kaikenlaisiin High Speed -sovelluksiin. Näitä ovat esimerkiksi COM Express- ja Mezzanine Board-to-Board -järjestelmät, joiden tiedonsiirtonopeudet vastaavat 10-Gigabit-Ethernetiä ja PCI Express Gen3:a.
Missä Colibri-liittimiä (liitin) on jo käytetty menestyksekkäästi PICMG-standardin mukaisesti?
Colibri COM Express -liitin-liittimiä löytyy muun muassa teollisesta automaatiosta, kioski- ja POS-järjestelmistä, lääketieteellinen tekniikkaistä, mittaustekniikasta, pelaamisesta, liikennealalta sekä rakennustekniikasta.
Tarvitaanko Colibri High Speed -liittimien käsittelyyn asennusapuvälinettä (imukansi)?
Colibri-Receptacle -liittimen rakenne tarjoaa riittävän imupinnan (imupinta) imupipetille (imusuutin), joten se ei vaadi ylimääräistä asennusapua (imukansi).
Myös Colibri-Plug -pistoke voidaan asentaa luotettavasti kapealla imupipetillä ilman ylimääräistä asennusapua.
Toimitetaanko PICMG Colibri -liitin-liittimiä myös Tape & Reel -pakkauksissa?
Kyllä, Colibri SMT-liitin -liittimet toimitetaan vakiona tape and reel-pakkauksissa, mikä mahdollistaa täysin automaattisen käsittelyn Pick-and-Place-menetelmällä. Pyynnöstä toimitus on mahdollista myös tray-pakkauksissa.
Ovatko Colibri COM Express -liitin UL-hyväksyttyjä komponentteja?
Kyllä, ept:n Colibri-liittimet (liitin) ovat UL-hyväksyttyjä komponentteja Yhdysvalloissa ja Kanadassa.
Ovatko ept-piirilevyliittimet liitin RoHS-vaatimusten mukaisia?
RoHS (Restriction of the use of certain Hazardous Substances) on direktiivi, joka rajoittaa tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa.
Vahvistamme, että ept:n Colibri-liittimet (liitin) ovat RoHS-vahvistuksen 2011/65/EU mukaisia. Lisätietoja löytyy kohdasta RoHS & REACH.
Suosittelut
Kunnioitamme asiakkaidemme toivetta luottamuksellisuudesta, joten emme mainitse seuraavassa lähteitä.
Takaamme kuitenkin varauksetta näiden lausuntojen aitouden.
Takaamme kuitenkin varauksetta näiden lausuntojen aitouden.
Sovelluksissa, joissa datanopeudet ovat erittäin korkeita, Colibri 10 Gbit/s törmäsi toisinaan rajoihinsa: uuden Plug 16+:n avulla USB 3.1 Gen2 -signaalien siirto sujuu nyt kuitenkin ongelmitta.
Meille oli ratkaisevaa, että ept:n COM Express -liittimet Express-liitin osoittivat parhaat arvot silmäkuvioissa (jitter, Eye height ja Eye width).
Colibri-liittimien Tape&Reel-pakkauksen ansiosta pystyimme pidentämään automaattisen asennuskoneen itsenäistä toiminta-aikaa ja siten säästämään valmistuskustannuksissa.
10 Gbit/s -sovellukseemme olemme hyväksyneet yksinomaan Colibri-liittimet (liitin).
Vasta Colibri High Speed -liitin-liittimien käyttöönoton jälkeen meillä ei ole enää ollut lainkaan kostutusongelmia reflow-juotto-prosessissa.
Colibri-SMT-Leiterplatten-liitin-tape and reel-pakkaus on lisännyt tuotantomme tuottavuutta huomattavasti.
ept:n tuki Colibri-liittimien (liitin) käyttöönotossa tuotannossamme oli erinomaista. Tunsimme olevamme hyvissä käsissä.
ept:llä Colibri-liittimien (liitin) saatavuus on taattu. Tämä oli meille erittäin tärkeää.
