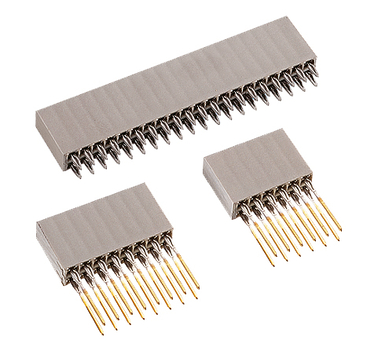

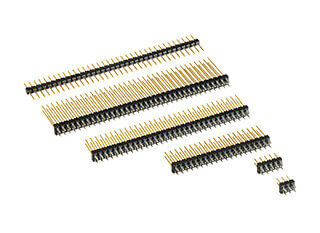

VarPol-pistoke- ja pistorasialiitin

ept:n VarPol-nastat ja -liittimet tarjoavat lukuisia mahdollisuuksia piirilevyjen liittämiseen toisiinsa. Yksi- tai kaksiriviset, vaihteleva kosketinmäärä, erilaiset liitinpituudet, suorat tai kulmikkaat – valinta on sinun! Lisäksi liittimet voidaan liittää saumattomasti toisiinsa.
Hyväksi todettu Tcom press®-puristusalue tarjoaa lisäksi mahdollisuuden poistaa juotosprosessi ja parantaa samalla huomattavasti liitosten luotettavuutta.

Ominaisuudet

Laaja valikoima kosketin- ja liitäntäpituuksia.
Valikoima laatuasteita: 50 ja 250 kytkentäsykliä.
Liittimet voidaan liittää
peräkkäin. Helppo ja kustannustehokas asennus
- Puristusalue Tcom press®
VarPolfeder -jousessa, saatavana myös juotettuna.
Kulmikkaat ja suorat, 1- ja 2-riviset.

Sovellukset

Piirilevyjen välinen etäisyys 11,45–35,45 mm;
juotosprosessin poistaminen puristamalla

VarPol: Yleiskatsaus

Tietoa lyhyesti Sovellukset VarPol-tuotteet Ominaisuudet Pinoaminen VarPol-ohjelmalla Saatavuus FAQ

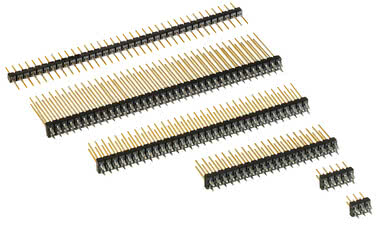

Suora liitinrivi

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn006-b1

Liitospään pituus (Y) = 16,6 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn006-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	23,05 mm – 27,05 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn009-b1

Liitospään pituus (Y) = 6,7 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn009-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	13,95 mm – 17,15 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn010-b1

Liitospään pituus (Y) = 5,2 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn010-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	13,95 mm – 15,65 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn011-b1

Liitospään pituus (Y) = 8,0 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn011-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	14,45 mm – 18,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn012-b1

Liitospään pituus (Y) = 10,2 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn012-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	16,65 mm – 20,65 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn013-b1

Liitospään pituus (Y) = 13,0 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn013-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	19,45 mm – 23,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn018-b1

Liitospään pituus (Y) = 17,5 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn018-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	23,95 mm – 27,95 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn019-b1

Liitospään pituus (Y) = 25,0 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn019-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	31,45 mm – 35,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn020-ba

Liitospään pituus (Y) = 5,2 mm, Press-fit-tekniikka, Liitospituus 6,5 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn020-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	6,5 mm
PCB-väli	11,45 mm – 13 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn021-ba

Liitospään pituus (Y) = 8,0 mm, Press-fit-tekniikka, Liitospituus 6,5 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn021-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	6,5 mm
PCB-väli	14,45 mm – 18,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn022-ba

Liitospään pituus (Y) = 10,2 mm, Press-fit-tekniikka, Liitospituus 6,5 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn022-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	6,5 mm
PCB-väli	16,65 mm – 20,65 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn023-ba

Liitospään pituus (Y) = 13,0 mm, Press-fit-tekniikka, Liitospituus 6,5 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn023-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	6,5 mm
PCB-väli	19,45 mm – 23,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn026-b1

Liitospään pituus (Y) = 15,7 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn026-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	22,15 mm – 26,15 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn029-ba

Liitospään pituus (Y) = 25,0 mm, Press-fit-tekniikka, Liitospituus 6,5 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn029-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	6,5 mm
PCB-väli	31,45 mm – 35,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn039-ba

Liitospään pituus (Y) = 6,7 mm, Press-fit-tekniikka, Liitospituus 6,5 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn039-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	6,5 mm
PCB-väli	13,95 mm – 17,15 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn050-ba

Liitospään pituus (Y) = 5,2 mm, Press-fit-tekniikka, Liitospituus 11 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn050-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	11 mm
PCB-väli	13,95 mm – 15,65 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn051-ba

Liitospään pituus (Y) = 8,0 mm, Press-fit-tekniikka, Liitospituus 11 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn051-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	11 mm
PCB-väli	14,45 mm – 18,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn053-ba

Liitospään pituus (Y) = 13,0 mm, Press-fit-tekniikka, Liitospituus 11 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 1-rivinen Tuotenro. 971-nn053-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	11 mm
PCB-väli	19,45 mm – 23,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn006-b1

Liitospään pituus (Y) = 16,6 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn006-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	23,05 mm – 27,05 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn009-b1

Liitospään pituus (Y) = 6,7 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn009-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	13,95 mm – 17,15 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn010-b1

Liitospään pituus (Y) = 5,2 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn010-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	13,95 mm – 15,65 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn011-b1

Liitospään pituus (Y) = 8,0 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn011-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	14,45 mm – 18,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn012-b1

Liitospään pituus (Y) = 10,2 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn012-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	16,65 mm – 20,65 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn013-b1

Liitospään pituus (Y) = 13,0 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn013-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	19,45 mm – 23,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn018-b1

Liitospään pituus (Y) = 17,5 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn018-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	23,95 mm – 27,95 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn019-b1

Liitospään pituus (Y) = 25,0 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn019-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	31,45 mm – 35,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn020-ba

Liitospään pituus (Y) = 5,2 mm, Press-fit-tekniikka, Liitospituus 6,5 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn020-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	6,5 mm
PCB-väli	11,45 mm – 13 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn021-ba

Liitospään pituus (Y) = 8,0 mm, Press-fit-tekniikka, Liitospituus 6,5 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn021-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	6,5 mm
PCB-väli	14,45 mm – 18,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn022-ba

Liitospään pituus (Y) = 10,2 mm, Press-fit-tekniikka, Liitospituus 6,5 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn022-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	6,5 mm
PCB-väli	16,65 mm – 20,65 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn023-ba

Liitospään pituus (Y) = 13,0 mm, Press-fit-tekniikka, Liitospituus 6,5 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn023-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	6,5 mm
PCB-väli	19,45 mm – 23,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn026-b1

Liitospään pituus (Y) = 15,7 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn026-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	22,15 mm – 26,15 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn029-ba

Liitospään pituus (Y) = 25,0 mm, Press-fit-tekniikka, Liitospituus 6,5 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn029-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	6,5 mm
PCB-väli	31,45 mm – 35,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn039-ba

Liitospään pituus (Y) = 6,7 mm, Press-fit-tekniikka, Liitospituus 6,5 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn039-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	6,5 mm
PCB-väli	13,95 mm – 17,15 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn050-ba

Liitospään pituus (Y) = 5,2 mm, Press-fit-tekniikka, Liitospituus 11 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn050-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	11 mm
PCB-väli	13,95 mm – 15,65 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn051-ba

Liitospään pituus (Y) = 8,0 mm, Press-fit-tekniikka, Liitospituus 11 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn051-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	11 mm
PCB-väli	14,45 mm – 18,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn053-ba

Liitospään pituus (Y) = 13,0 mm, Press-fit-tekniikka, Liitospituus 11 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, Tuotenumeron b määrittää pistokepään laatuluokan; a määrittää liitäntäpään laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn053-ba - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	11 mm
PCB-väli	19,45 mm – 23,45 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn090-9a

Liitospään pituus (Y) = 0,0 mm, Press-fit-tekniikka, Liitospituus 6,5 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, a määrittää liitäntäpuolen laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn090-9a - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	6,5 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn091-9a

Liitospään pituus (Y) = 0,0 mm, Press-fit-tekniikka, Liitospituus 9 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen, a määrittää liitäntäpuolen laatuluokan

Rinnakkainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, suora, 2-rivinen Tuotenro. 972-nn091-9a - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

jousilistat

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-40nn2-03

Laatuluokka 3, Juottotekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen

Rinnakkainen

Suorakulmainen

Juotettu läpivientireikäpinnoitus

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-40nn2-03 - Tekniset tiedot

Perusteet

Laatutaso	3
Yhteyksien määrä	2–36
Liitäntätekniikka	Juottotekniikka
Liitännän pituus	3,4 mm
PCB-väli	11,45 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-40nn2-12

Laatuluokka 3, Juottotekniikka, Liitospituus 12,2 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen

Rinnakkainen

Suorakulmainen

Juotettu läpivientireikäpinnoitus

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-40nn2-12 - Tekniset tiedot

Perusteet

Laatutaso	3
Yhteyksien määrä	2–36
Liitäntätekniikka	Juottotekniikka
Liitännän pituus	3,4 mm
PCB-väli	11,45 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-40nn6-03

Laatuluokka 2, Juottotekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen

Rinnakkainen

Suorakulmainen

Juotettu läpivientireikäpinnoitus

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-40nn6-03 - Tekniset tiedot

Perusteet

Laatutaso	2
Yhteyksien määrä	2–36
Liitäntätekniikka	Juottotekniikka
Liitännän pituus	3,4 mm
PCB-väli	11,45 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-40nn6-12

Laatuluokka 2, Juottotekniikka, Liitospituus 12,2 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen

Rinnakkainen

Suorakulmainen

Juotettu läpivientireikäpinnoitus

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-40nn6-12 - Tekniset tiedot

Perusteet

Laatutaso	2
Yhteyksien määrä	2–36
Liitäntätekniikka	Juottotekniikka
Liitännän pituus	3,4 mm
PCB-väli	11,45 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn2-03

Laatuluokka 3, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn2-03 - Tekniset tiedot

Perusteet

Laatutaso	3
Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	11,45 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn2-07

Laatuluokka 3, Press-fit-tekniikka, Liitospituus 8,05 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn2-07 - Tekniset tiedot

Perusteet

Laatutaso	3
Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	8,05 mm
PCB-väli	11,45 mm – 14,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn2-12

Laatuluokka 3, Press-fit-tekniikka, Liitospituus 12,2 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn2-12 - Tekniset tiedot

Perusteet

Laatutaso	3
Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	12,2 mm
PCB-väli	14,55 mm – 18,55 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn2-17

Laatuluokka 3, Press-fit-tekniikka, Liitospituus 17 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn2-17 - Tekniset tiedot

Perusteet

Laatutaso	3
Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	17 mm
PCB-väli	19,35 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn6-03

Laatuluokka 2, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn6-03 - Tekniset tiedot

Perusteet

Laatutaso	2
Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	11,45 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn6-07

Laatuluokka 2, Press-fit-tekniikka, Liitospituus 8,05 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn6-07 - Tekniset tiedot

Perusteet

Laatutaso	2
Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	8,05 mm
PCB-väli	11,45 mm – 14,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn6-12

Laatuluokka 2, Press-fit-tekniikka, Liitospituus 12,2 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn6-12 - Tekniset tiedot

Perusteet

Laatutaso	2
Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	12,2 mm
PCB-väli	14,55 mm – 18,55 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn6-17

Laatuluokka 2, Press-fit-tekniikka, Liitospituus 17 mm, Napa-määrä 2–36 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 1-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 961-60nn6-17 - Tekniset tiedot

Perusteet

Laatutaso	2
Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	17 mm
PCB-väli	19,35 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-40nn2-03

Laatuluokka 3, Juottotekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen

Rinnakkainen

Suorakulmainen

Juotettu läpivientireikäpinnoitus

Näytä lisää tuotetietoja

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-40nn2-03 - Tekniset tiedot

Perusteet

Laatutaso	3
Yhteyksien määrä	2–108
Liitäntätekniikka	Juottotekniikka
Liitännän pituus	3,4 mm
PCB-väli	11,45 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-40nn2-12

Laatuluokka 3, Juottotekniikka, Liitospituus 12,2 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen

Rinnakkainen

Suorakulmainen

Juotettu läpivientireikäpinnoitus

Näytä lisää tuotetietoja

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-40nn2-12 - Tekniset tiedot

Perusteet

Laatutaso	3
Yhteyksien määrä	2–108
Liitäntätekniikka	Juottotekniikka
Liitännän pituus	3,4 mm
PCB-väli	11,45 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-40nn6-03

Laatuluokka 2, Juottotekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen

Rinnakkainen

Suorakulmainen

Juotettu läpivientireikäpinnoitus

Näytä lisää tuotetietoja

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-40nn6-03 - Tekniset tiedot

Perusteet

Laatutaso	2
Yhteyksien määrä	2–108
Liitäntätekniikka	Juottotekniikka
Liitännän pituus	3,4 mm
PCB-väli	11,45 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-40nn6-12

Laatuluokka 2, Juottotekniikka, Liitospituus 12,2 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen

Rinnakkainen

Suorakulmainen

Juotettu läpivientireikäpinnoitus

Näytä lisää tuotetietoja

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-40nn6-12 - Tekniset tiedot

Perusteet

Laatutaso	2
Yhteyksien määrä	2–108
Liitäntätekniikka	Juottotekniikka
Liitännän pituus	3,4 mm
PCB-väli	11,45 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn2-03

Laatuluokka 3, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn2-03 - Tekniset tiedot

Perusteet

Laatutaso	3
Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	11,45 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn2-07

Laatuluokka 3, Press-fit-tekniikka, Liitospituus 8,05 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn2-07 - Tekniset tiedot

Perusteet

Laatutaso	3
Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	8,05 mm
PCB-väli	11,45 mm – 14,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn2-12

Laatuluokka 3, Press-fit-tekniikka, Liitospituus 12,2 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn2-12 - Tekniset tiedot

Perusteet

Laatutaso	3
Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	12,2 mm
PCB-väli	14,55 mm – 18,55 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn2-17

Laatuluokka 3, Press-fit-tekniikka, Liitospituus 17 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn2-17 - Tekniset tiedot

Perusteet

Laatutaso	3
Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	17 mm
PCB-väli	19,35 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn6-03

Laatuluokka 2, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn6-03 - Tekniset tiedot

Perusteet

Laatutaso	2
Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
PCB-väli	11,45 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn6-07

Laatuluokka 2, Press-fit-tekniikka, Liitospituus 8,05 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn6-07 - Tekniset tiedot

Perusteet

Laatutaso	2
Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	8,05 mm
PCB-väli	11,45 mm – 14,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn6-12

Laatuluokka 2, Press-fit-tekniikka, Liitospituus 12,2 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn6-12 - Tekniset tiedot

Perusteet

Laatutaso	2
Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	12,2 mm
PCB-väli	14,55 mm – 18,55 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn6-17

Laatuluokka 2, Press-fit-tekniikka, Liitospituus 17 mm, Napa-määrä 2–108 (napa-määrä / rivi vastaa tuotenumeron nn-osaa), 2-rivinen

Rinnakkainen

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 2-rivinen Tuotenro. 962-60nn6-17 - Tekniset tiedot

Perusteet

Laatutaso	2
Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	17 mm
PCB-väli	19,35 mm – 23,35 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

90°:n kulmapistokeliitin

VarPol-liitinrivi, 1-rivinen Tuotenro. 981-nn010-b1

Liittimen pituus (Y) = 2,8 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36, 1-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 981-nn010-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 1-rivinen Tuotenro. 981-nn011-b1

Liitospään pituus (Y) = 5,6 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36, 1-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 981-nn011-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 1-rivinen Tuotenro. 981-nn012-b1

Liitospään pituus (Y) = 7,8 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36, 1-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 981-nn012-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 1-rivinen Tuotenro. 981-nn013-b1

Liitospään pituus (Y) = 10,6 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–36, 1-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 1-rivinen Tuotenro. 981-nn013-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–36
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 2-rivinen Tuotenro. 982-nn010-b1

Liittimen pituus (Y) = 2,8 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108, 2-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 2-rivinen Tuotenro. 982-nn010-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

VarPol-liitinrivi, 2-rivinen Tuotenro. 982-nn011-b1

Liitospään pituus (Y) = 5,6 mm, Press-fit-tekniikka, Liitospituus 3,4 mm, Napa-määrä 2–108, 2-rivinen, b tuotenumerossa määrittää pistokepään laatuluokan

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

VarPol-liitinrivi, 2-rivinen Tuotenro. 982-nn011-b1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	2–108
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
Kosketusaineisto	kupariseos

Mekaaninen

Ruudukon ulottuvuus	2,54 mm
Työntövoima kosketinta kohti	enintään 0,9 N
Vetovoima kosketusta kohti	vähintään 0,6 N

Sähköinen

Toimintavirta	enintään 1,9 A
Käyttöjännite	150 V
Kosketusvastus	< 20 mΩ
Ilma- ja virtausmatka	1,2 mm
Eristysresistanssi	>10⁶ MΩ

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Lisävarusteet

VarPol-ohjauskappale Tuotenro. 962-17nn2/1

napa-määrälle 2–108, Varpol-jousilistojen ohjainkappaleet

Näytä lisää tuotetietoja

VarPol-ohjauskappale Tuotenro. 962-17nn2/1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	20
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,54 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

Muu napojen lukumäärä? Muut pinoamiskorkeudet? Vaihtoehtoiset kosketuspinnoitteet? Räätälöidyt vaihtoehdot? Viivekoskettimet?

Pyydä räätälöityjä liittimiä

" Eikö se ole oikea sinulle? Pyydä räätälöityä liitintä nyt!

Username:

Kiitos paljon! Tarkastelemme pyyntöänne ja otamme teihin yhteyttä.

Jos teillä on kysyttävää, voitte ottaa meihin yhteyttä milloin tahansa sähköpostitse tai puhelimitse.

Sopivaa tuotetta ei löytynyt – pyydä tuotetta nyt:

*-merkillä merkityt kentät ovat pakollisia.

Yritys *

Tervehdys

Etunimi *

Nimi *

Street *

POSTINUMERO *

Sijainti *

Maa *

sähköpostiosoite *

Puhelin *

Tuotevaatimukset *

Voit lukea tietosuojaselosteemme täältä.

Ominaisuudet

VarPol-nastaliittimet ja -liitinrivit tarjoavat lukuisia mahdollisuuksia: niitä on saatavana yksi- tai kaksirivisinä sekä vaihtelevalla napamäärällä 2–108 liitintä. Kaikkien liitinrivien rakenne on lisäksi optimoitu siten, että ne voidaan liittää saumattomasti toisiinsa. Monet erilaiset liitäntäpituudet jopa 25 mm:iin asti mahdollistavat piirilevyjen pinoamisen, kun piirilevyjen välinen etäisyys on 11,45–35,45 mm. Nastolevyt ovat saatavilla myös 90°:n kulmassa, joten rinnakkaisten liitäntöjen lisäksi myös suorakulmaiset liitännät ovat mahdollisia. Lisäksi kaikissa VarPol-tuotteissa on valittavana kaksi laatuluokkaa, jotka takaavat joko 50 tai 250 kytkentäkertaa.

VarPol Anwendung gerade — Käyttö suorassa asennuksessa

VarPol Anwendung gewinkelt — Kulmainen malli

VarPol Federleiste — VarPol-liitinrivi
Yhteenveto yksityiskohdista

VarPol Stiftleiste — VarPol-liitinrivi
Yhteenveto yksityiskohdista

liitäntäkoskettimet
5,2 mm:stä 25 mm:iin

Toinen etu on helppo ja kustannustehokas asennus puristustekniikalla. Nasto- ja liitinrivit on varustettu luotettavalla Tcom press® -puristusalueella, minkä ansiosta ne voidaan puristaa paikalleen ilman juottamista. Puristamalla muodostuu kaasutiivis ja tärinänkestävä liitos, mikä tekee VarPol-tuotteista optimaalisia piirilevyliittimiä luotettaviin mekaanisiin ja sähköisiin liitoksiin myös vaativissa olosuhteissa. ept tarjoaa nasto- ja liitinriveille sopivat asennustyökalut, joiden avulla puristus on erittäin helppoa ja prosessivarmaa. Suuremmilla piirilevyjen välisillä etäisyyksillä lisäohjainelementit tukevat kontaktien ohjausta ja toimivat puristusnastarivien optimaalisena vakauttajana.

Pinoaminen VarPol-ohjelmalla

VarPolin puristusasennustekniikalla valmistettujen pistoke- ja liitinriveillä piirilevyjä voidaan liittää toisiinsa erittäin monipuolisesti rinnakkain:

Piirilevyjen välinen etäisyys 11,45 mm – 35,45 mm eri pituisilla 1- tai 2-rivisinä olevilla
nastaliittimillä; kosketinten lukumäärä vapaasti valittavissa (ylöspäin avoin, koska liittimet voidaan asentaa peräkkäin ilman, että ruudukko menetetään)
Liitäntäalue mahdollinen;
nastaliitin juotos- tai puristustekniikalla

Liittimen ja piirilevyn liittäminen puristustekniikalla mahdollistaa erittäin vankan ja kestävän liitoksen. Laadukkaat puristusliitokset, kuten ept:n Tcom press® -tuotteella toteutetut, tarjoavat todistetusti paremman kosketusvarmuuden kuin juotosliitokset. Puristuksen yhteydessä syntyvä kylmähitsaus kosketuksen ja piirilevyn reiän välillä on mekaanisesti erittäin vakaa ja sähköisesti korkealaatuinen. Käsittely ept:n tarjoamilla työkaluilla on erittäin helppoa ja prosessivarmaa.

Lisäksi useiden piirilevyjen pinoaminen päällekkäin on mahdollista käyttämällä liitinrivejä, joissa on sopivat liitinkoskettimet. Tällöin piirilevyjen väliset etäisyydet voivat olla 11,45 mm – 19,35 mm. Ohjauselementin käyttö ylemmän piirilevyn alapuolella tukee lisäksi vakaata kosketusjohtoa ja estää siten virheelliset liitännät. Piirilevyjen

rinnakkaisten liitäntöjen lisäksi kulmikkaat nastarivit tarjoavat mahdollisuuden toteuttaa suorakulmaisia liitäntöjä – ja vieläpä samalla monipuolisuudella ja luotettavuudella.

Järjestelmä: VarPol-jousiliitin / VarPol-nastaliitin

972-nn00-yx | 5,2/6,5 mm
Ero enintään 1,55

972-nn009-yx | 6,7 mm
Ero enintään 3,2
(käytä mieluiten mallia 972-nn010-yx)

Järjestelmä: VarPol-liitinrivi / VarPol-liitinrivi, jossa on pitkät liittimet

962-6xxxx-12| 12,2 mm
Ero enintään 1,7
PC/104

Saatavuus

"ept takaa asiakkailleen VarPol-nastaliittimien ja -liitinriveiden jatkuvan saatavuuden 2,54 mm:n väleillä. Laitteistokehittäjät kaikilla toimialoilla ovat jo vuosien ajan luottaneet näihin liittimiin, joiden avulla piirilevyjä voidaan liittää luotettavasti ja erittäin monipuolisesti tai kaapelit kytkeä piirilevyyn."

UKK: Kysymyksiä ja vastauksia VarPol-liittimistä ja -liitinriveistä

Voidaanko VarPol-liitin- ja liitinriveillä toteuttaa yksilöllisiä piirilevyjen välisiä etäisyyksiä? Onko VarPol-liitin- ja liitinriveille saatavilla ohjainkappaleita?Voiko ept:n VarPol-pistokkeita ja -liittimiä liittää toisiinsa?

Voidaanko VarPol-liitin- ja liitinriveillä toteuttaa yksilöllisiä piirilevyjen välisiä etäisyyksiä?

VarPol-nastaliitännällä voidaan toteuttaa piirilevyjen väliä 11,45 mm:stä 35,45 mm:iin.

Onko VarPol-liitin- ja liitinriveille saatavilla ohjainkappaleita?

VarPol-ohjauskappaleita on saatavana lisävarusteina polttimille, joiden lukumäärä on 2–104.

Voiko ept:n VarPol-pistokkeita ja -liittimiä liittää toisiinsa?

ept takaa VarPol-listojen saumattoman liitettävyyden.
