Kompaktit ja kestävät piirilevyliitännät SMT-tekniikalla

ept:n One27-liittimillä voidaan toteuttaa piirilevyjen väliset etäisyydet 8,00–20,00 mm.

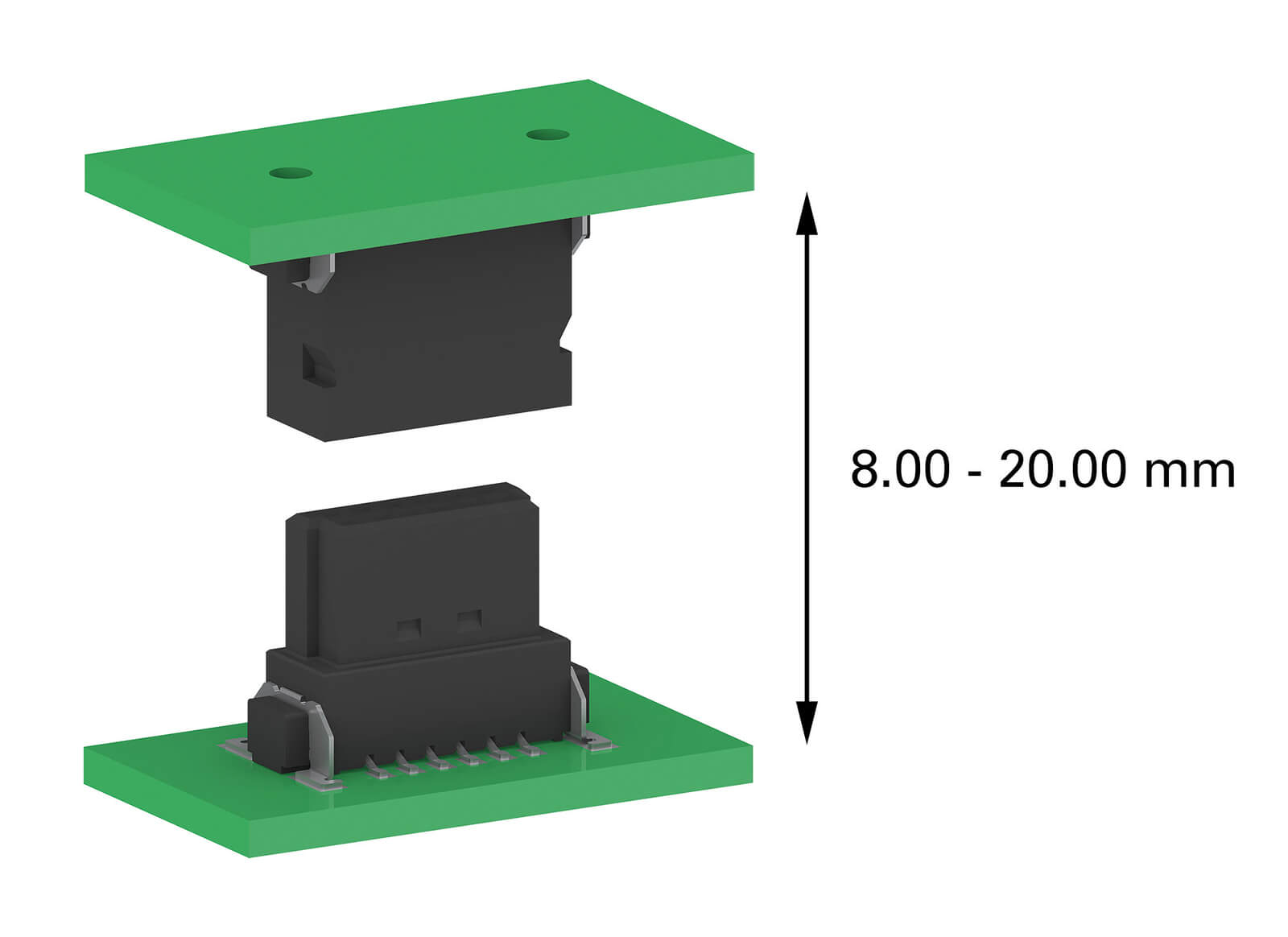

One27 Leiterplattenabstaende NEU 2023

Ominaisuudet

12–80 kosketinta, 1
,4 A virrankantokyky,
500 kytkentäkertaa,

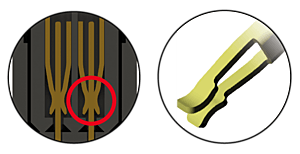

erittäin luotettava kosketus, yhteensopivuus muiden
valmistajien tuotteiden kanssa

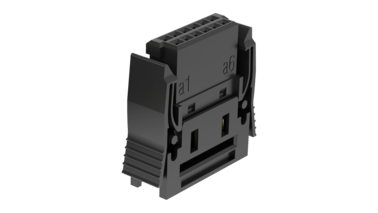

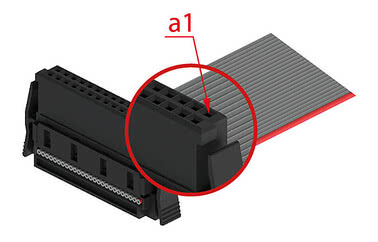

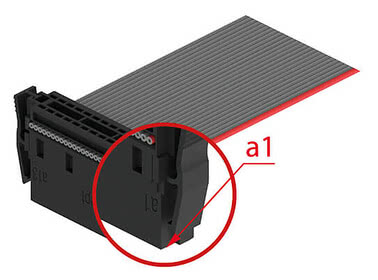

testattu, IDC-liitinrivi saatavana yksittäin tai
kaapelilla varustettuna, pakattu Tape & Reel
-pakkaukseen, LV214-testattu

Sovellukset

Piirilevy-piirilevy (mezzanine) 8–20,00 mm:n
etäisyydellä, rinnakkais- ja suorakulmainen liitäntä,
IDC-liitäntä litteällä kaapelilla

One27: Yleiskatsaus

Tietoa lyhyesti Sovellukset One27-tuotteet Kohokohdat-video Ominaisuudet Joustavat etäisyydet Kehittäjän näkökulma FAQ Suosittelut

Suora jousilista

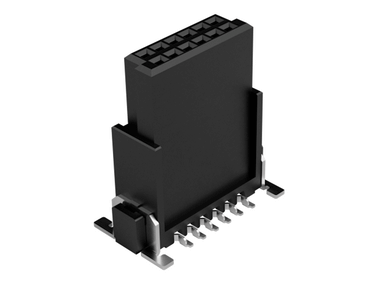

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54012-51

ept One27 Federleiste gerade high 404 54012 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 15,4–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 12, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 13,65 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54012-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12
Liitäntätekniikka	SMT
PCB-väli	15,4–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm

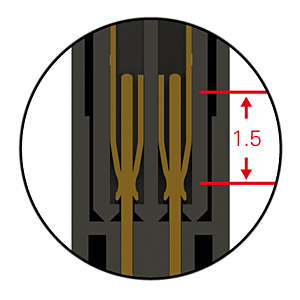

Yhteydenotto päällekkäisyys	1,5 mm

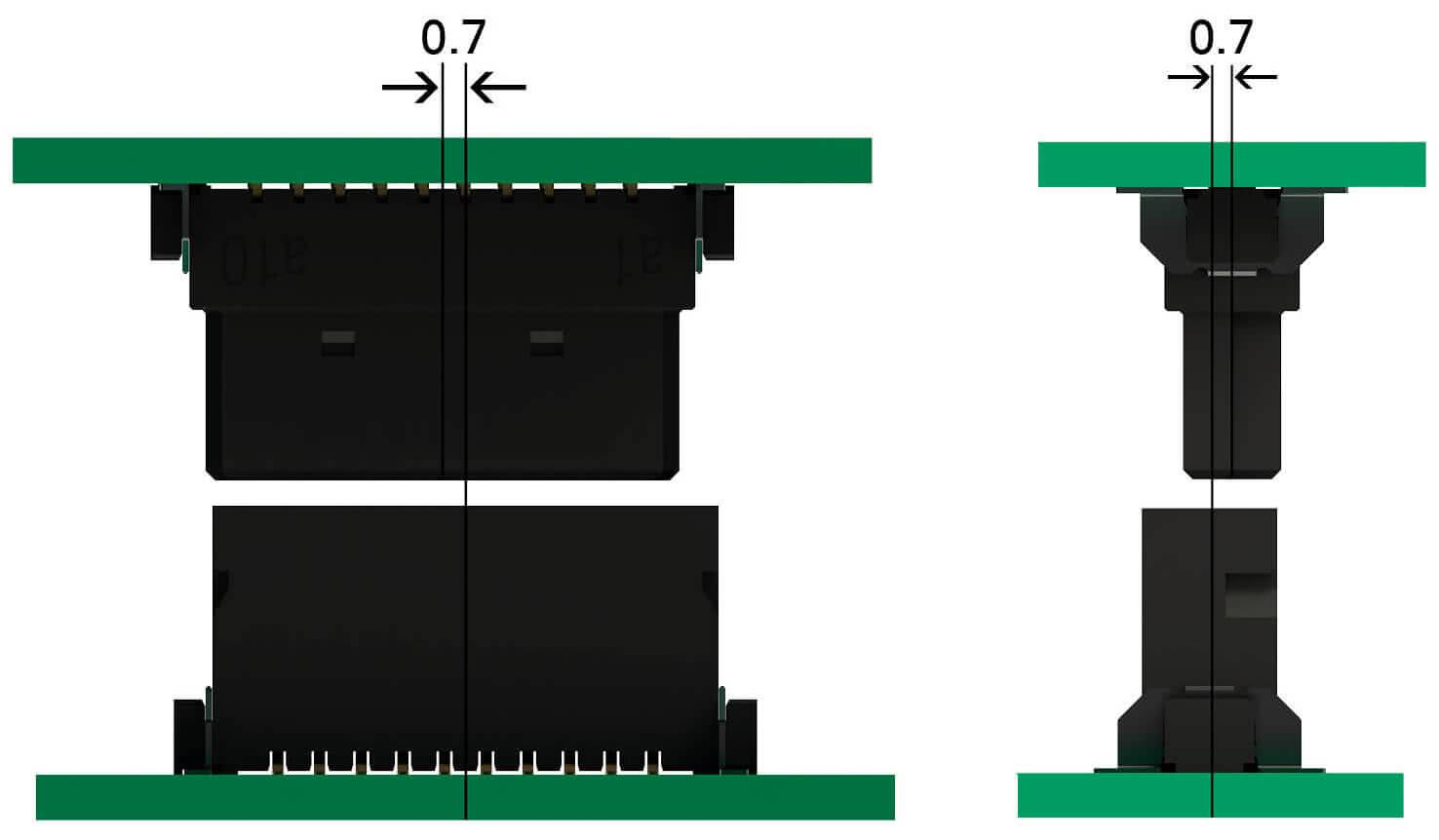

Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm

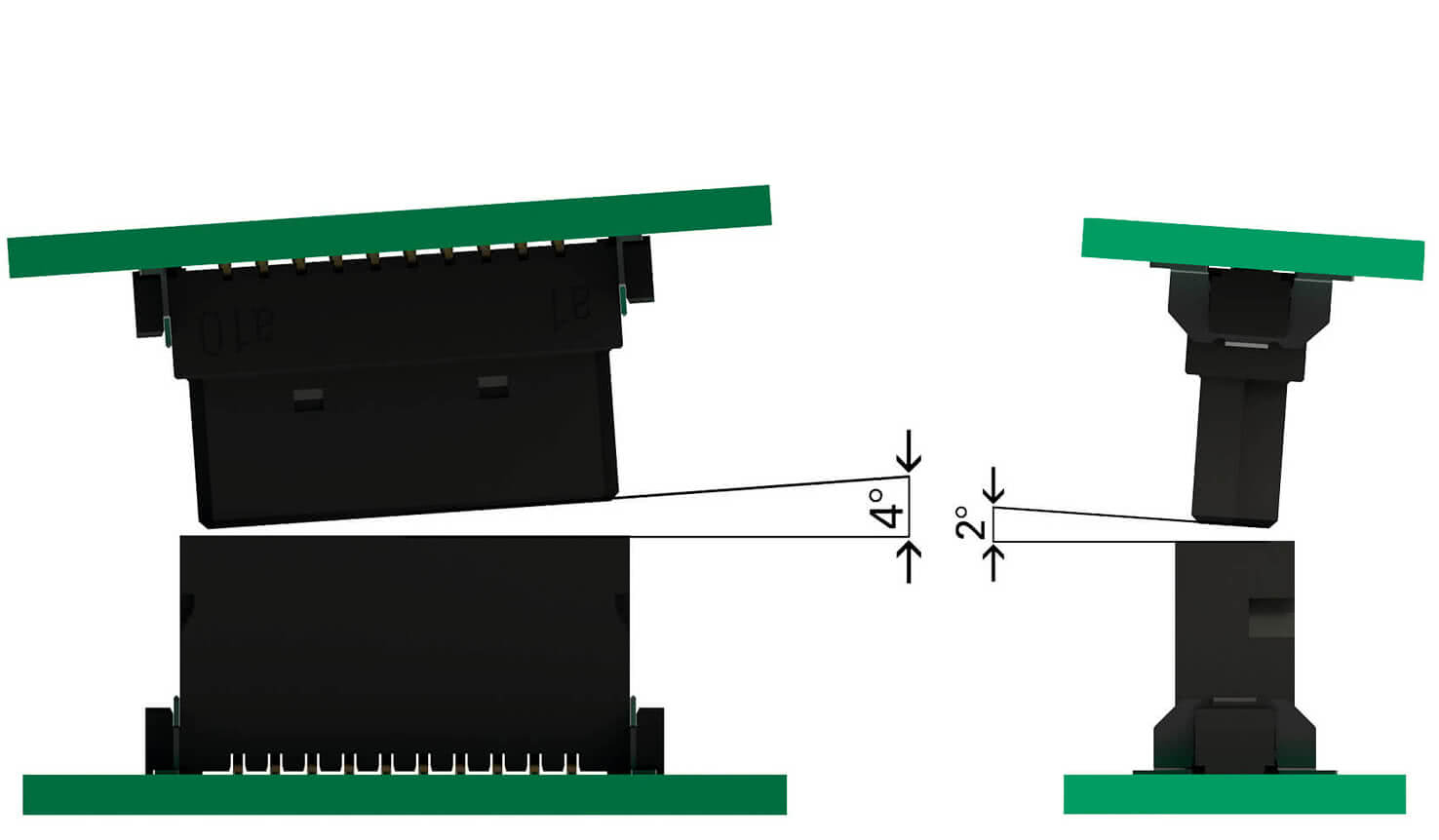

Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

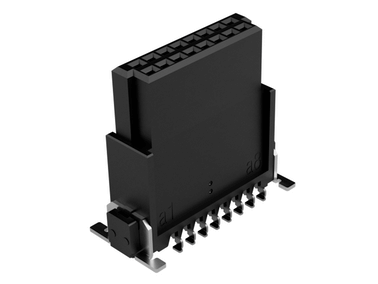

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54016-51

ept One27 Federleiste gerade high 404 54016 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 15,4–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 16, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 13,65 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54016-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	16
Liitäntätekniikka	SMT
PCB-väli	15,4–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54020-51

ept One27 Federleiste gerade high 404 54020 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 15,4–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 20, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 13,65 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54020-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	20
Liitäntätekniikka	SMT
PCB-väli	15,4–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

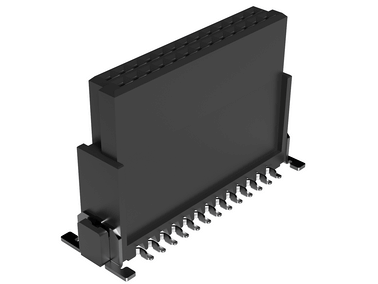

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54026-51

ept One27 Federleiste gerade high 404 54026 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 15,4–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 26, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 13,65 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54026-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	26
Liitäntätekniikka	SMT
PCB-väli	15,4–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54032-51

ept One27 Federleiste gerade high 404 54032 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 15,4–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 32, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 13,65 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54032-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	32
Liitäntätekniikka	SMT
PCB-väli	15,4–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

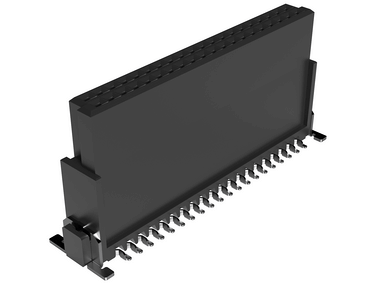

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54040-51

ept One27 Federleiste gerade high 404 54040 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 15,4–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 40, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 13,65 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54040-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	40
Liitäntätekniikka	SMT
PCB-väli	15,4–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

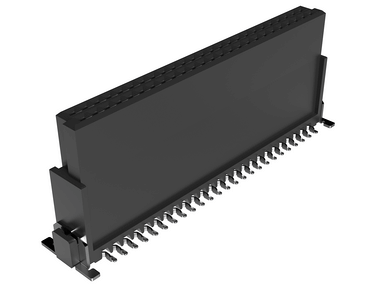

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54050-51

ept One27 Federleiste gerade high 404 54050 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 15,4–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 50, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 13,65 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54050-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	50
Liitäntätekniikka	SMT
PCB-väli	15,4–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

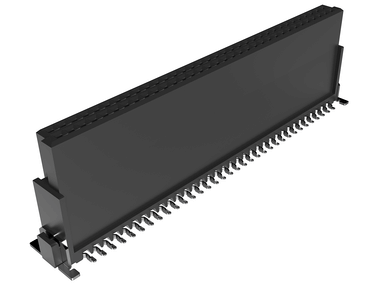

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54068-51

ept One27 Federleiste gerade high 404 54068 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 15,4–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 68, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 13,65 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54068-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	68
Liitäntätekniikka	SMT
PCB-väli	15,4–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

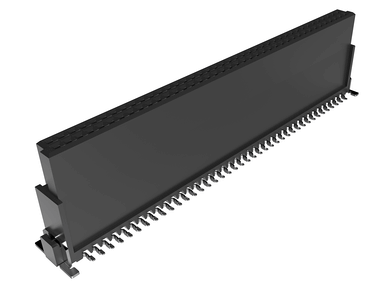

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54080-51

ept One27 Federleiste gerade high 404 54080 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 15,4–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 80, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 13,65 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 korkeaprofiilinen liitinrivi Tuotenro. 404-54080-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	80
Liitäntätekniikka	SMT
PCB-väli	15,4–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

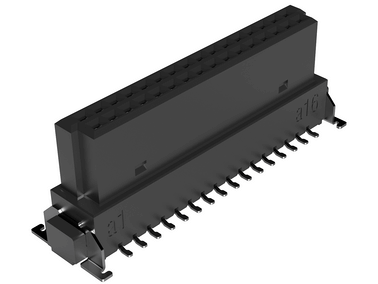

One27-liitinrivi, keskiprofiili Tuotenro. 414-53032-51

ept One27 Federleiste gerade Mid 404 53032 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 10,8–15,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 32, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 9,05 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-liitinrivi, keskiprofiili Tuotenro. 414-53032-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	32
Liitäntätekniikka	SMT
PCB-väli	10,8 mm – 15,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

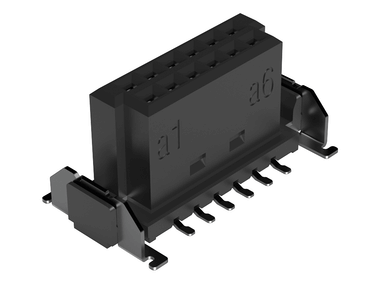

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52012-51

ept One27 Federleiste gerade Low 404 52012 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–12,6 mm, Kosketusvälys 1,5 mm, Nastamäärä 12, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 6,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52012-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 12,6 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

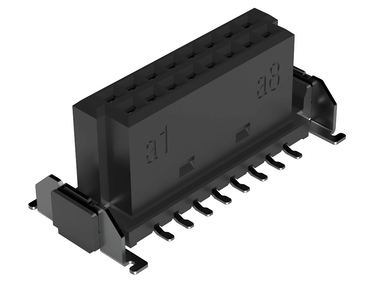

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52016-51

ept One27 Federleiste gerade Low 404 52016 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–12,6 mm, Kosketusvälys 1,5 mm, Nastamäärä 16, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 6,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52016-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	16
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 12,6 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

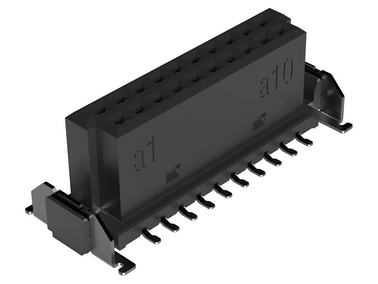

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52020-51

ept One27 Federleiste gerade Low 404 52020 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–12,6 mm, Kosketusvälys 1,5 mm, Nastamäärä 20, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 6,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52020-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	20
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 12,6 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

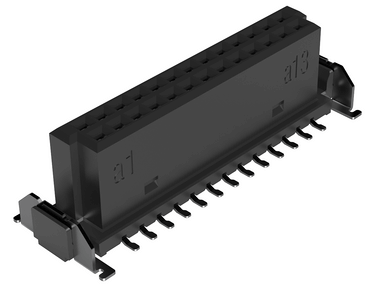

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52026-51

ept One27 Federleiste gerade Low 404 52026 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–12,6 mm, Kosketusvälys 1,5 mm, Nastamäärä 26, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 6,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52026-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	26
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 12,6 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

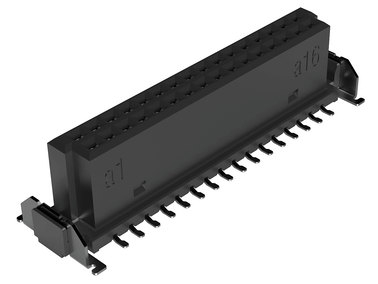

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52032-51

ept One27 Federleiste gerade Low 404 52032 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–12,6 mm, Kosketusvälys 1,5 mm, Nastamäärä 32, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 6,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52032-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	32
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 12,6 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52040-51

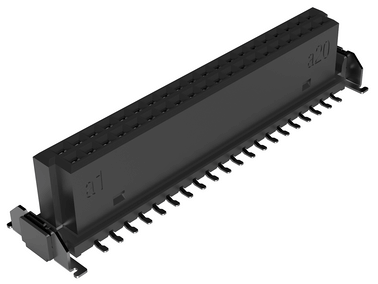

ept One27 Federleiste gerade Low 404 52040 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–12,6 mm, Kosketusvälys 1,5 mm, Nastamäärä 40, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 6,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52040-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	40
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 12,6 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52050-51

ept One27 Federleiste gerade Low 404 52050 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–12,6 mm, Kosketusvälys 1,5 mm, Nastamäärä 50, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 6,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52050-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	50
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 12,6 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

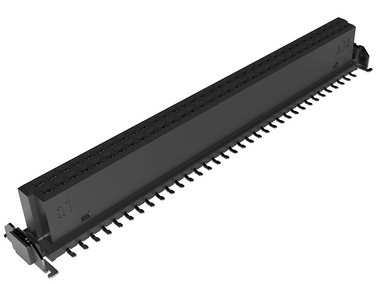

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52068-51

ept One27 Federleiste gerade Low 404 52068 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–12,6 mm, Kosketusvälys 1,5 mm, Nastamäärä 68, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 6,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52068-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	68
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 12,6 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52080-51

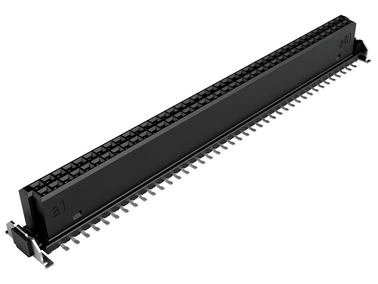

ept One27 Federleiste gerade Low 404 52080 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–12,6 mm, Kosketusvälys 1,5 mm, Nastamäärä 80, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 6,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen liitinrivi Tuotenro. 414-52080-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	80
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 12,6 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

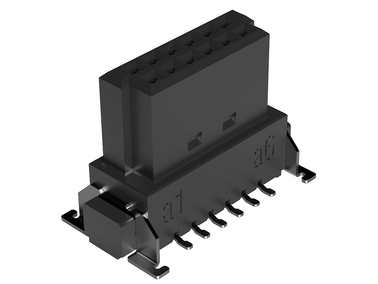

One27-liitinrivi, keskiprofiili Tuotenro. 414-53012-51

ept One27 Federleiste gerade Mid 404 53012 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 10,8–15,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 12, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 9,05 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-liitinrivi, keskiprofiili Tuotenro. 414-53012-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12
Liitäntätekniikka	SMT
PCB-väli	10,8 mm – 15,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

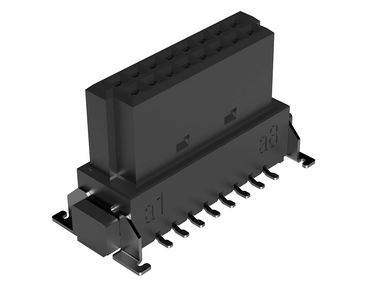

One27-liitinrivi, keskiprofiili Tuotenro. 414-53016-51

ept One27 Federleiste gerade Mid 404 53016 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 10,8–15,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 16, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 9,05 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-liitinrivi, keskiprofiili Tuotenro. 414-53016-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	16
Liitäntätekniikka	SMT
PCB-väli	10,8 mm – 15,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

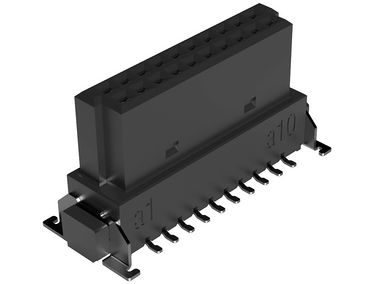

One27-liitinrivi, keskiprofiili Tuotenro. 414-53020-51

ept One27 Federleiste gerade Mid 404 53020 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 10,8–15,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 20, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 9,05 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-liitinrivi, keskiprofiili Tuotenro. 414-53020-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	20
Liitäntätekniikka	SMT
PCB-väli	10,8 mm – 15,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

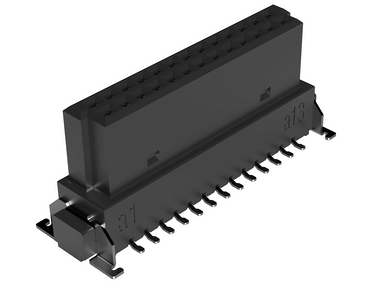

One27-liitinrivi, keskiprofiili Tuotenro. 414-53026-51

ept One27 Federleiste gerade Mid 404 53026 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 10,8–15,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 26, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 9,05 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-liitinrivi, keskiprofiili Tuotenro. 414-53026-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	26
Liitäntätekniikka	SMT
PCB-väli	10,8 mm – 15,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

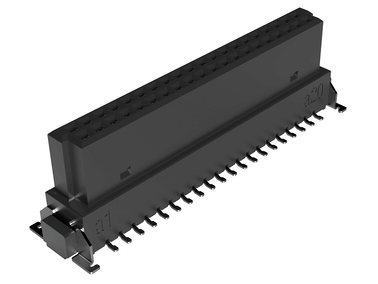

One27-liitinrivi, keskiprofiili Tuotenro. 414-53040-51

ept One27 Federleiste gerade Mid 404 53040 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 10,8–15,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 40, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 9,05 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-liitinrivi, keskiprofiili Tuotenro. 414-53040-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	40
Liitäntätekniikka	SMT
PCB-väli	10,8 mm – 15,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

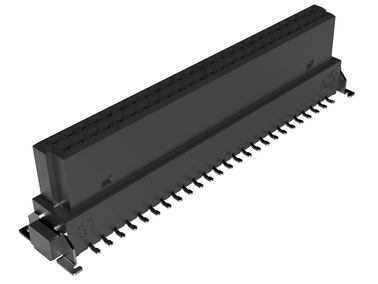

One27-liitinrivi, keskiprofiili Tuotenro. 414-53050-51

ept One27 Federleiste gerade Mid 404 53050 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 10,8–15,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 50, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 9,05 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-liitinrivi, keskiprofiili Tuotenro. 414-53050-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	50
Liitäntätekniikka	SMT
PCB-väli	10,8 mm – 15,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

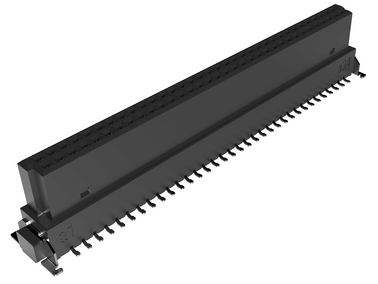

One27-liitinrivi, keskiprofiili Tuotenro. 414-53068-51

ept One27 Federleiste gerade Mid 404 53068 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 10,8–15,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 68, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 9,05 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-liitinrivi, keskiprofiili Tuotenro. 414-53068-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	68
Liitäntätekniikka	SMT
PCB-väli	10,8 mm – 15,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-liitinrivi, keskiprofiili Tuotenro. 414-53080-51

ept One27 Federleiste gerade Mid 404 53080 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 10,8–15,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 80, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 9,05 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-liitinrivi, keskiprofiili Tuotenro. 414-53080-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	80
Liitäntätekniikka	SMT
PCB-väli	10,8 mm – 15,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

Suora pistokeliitin

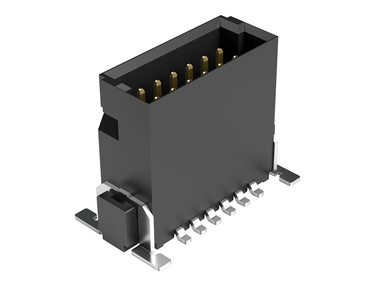

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54012-51

ept One27 Messerleiste gerade High 403 54012 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 11,1–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 12, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 4,85 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54012-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12
Liitäntätekniikka	SMT
PCB-väli	11,1–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

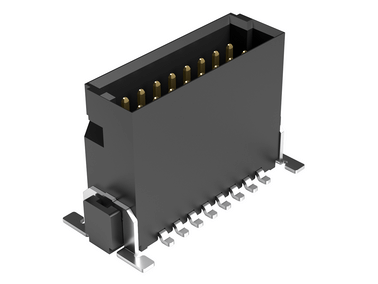

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54016-51

ept One27 Messerleiste gerade High 403 54016 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 11,1–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 16, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 4,85 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54016-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	16
Liitäntätekniikka	SMT
PCB-väli	11,1–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

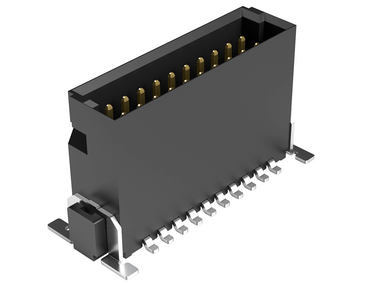

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54020-51

ept One27 Messerleiste gerade High 403 54020 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 11,1–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 20, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 4,85 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54020-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	20
Liitäntätekniikka	SMT
PCB-väli	11,1–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

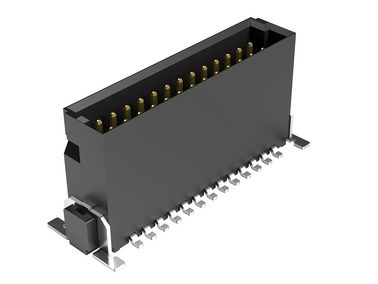

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54026-51

ept One27 Messerleiste gerade High 403 54026 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 11,1–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 26, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 4,85 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54026-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	26
Liitäntätekniikka	SMT
PCB-väli	11,1–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

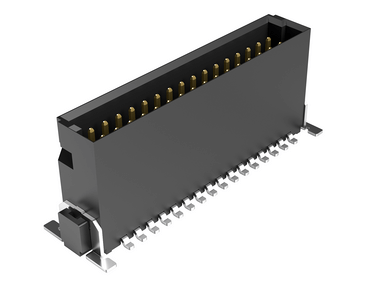

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54032-51

ept One27 Messerleiste gerade High 403 54032 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 11,1–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 32, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 4,85 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54032-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	32
Liitäntätekniikka	SMT
PCB-väli	11,1–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

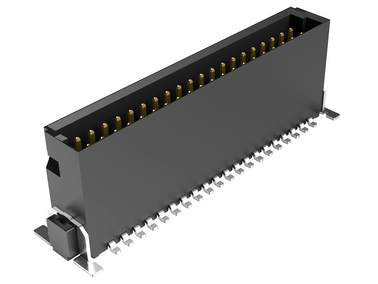

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54040-51

ept One27 Messerleiste gerade High 403 54040 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 11,1–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 40, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 4,85 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54040-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	40
Liitäntätekniikka	SMT
PCB-väli	11,1–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

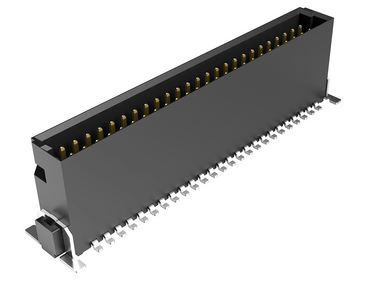

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54050-51

ept One27 Messerleiste gerade High 403 54050 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 11,1–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 50, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 4,85 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54050-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	50
Liitäntätekniikka	SMT
PCB-väli	11,1–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

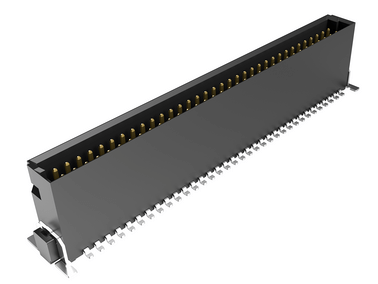

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54068-51

ept One27 Messerleiste gerade High 403 54068 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 11,1–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 68, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 4,85 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54068-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	68
Liitäntätekniikka	SMT
PCB-väli	11,1–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 11,1–20,0 mm, Kosketusvälys 1,5 mm, Nastamäärä 80, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, ilman liitintä: 4,85 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54080-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	80
Liitäntätekniikka	SMT
PCB-väli	11,1–20,0 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

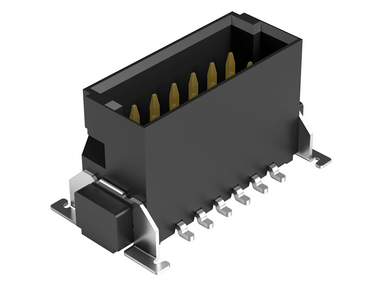

One27 matalaprofiilinen pistorasia Tuotenro. 413-52012-51

ept One27 Messerleiste gerade Low 403 52012 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–16,9 mm, Kosketusvälys 1,5 mm, Nastamäärä 12, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittämätön: 1,75 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen pistorasia Tuotenro. 413-52012-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 16,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 matalaprofiilinen pistorasia Tuotenro. 413-52016-51

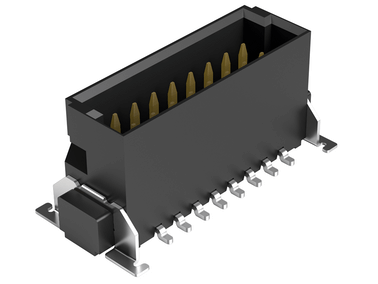

ept One27 Messerleiste gerade Low 403 52016 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–16,9 mm, Kosketusvälys 1,5 mm, Nastamäärä 16, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittämätön: 1,75 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen pistorasia Tuotenro. 413-52016-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	16
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 16,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 matalaprofiilinen pistorasia Tuotenro. 413-52020-51

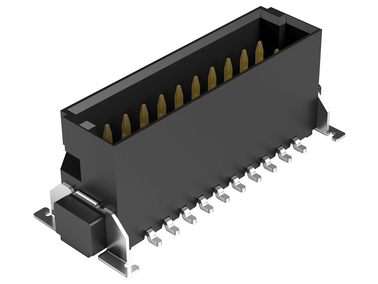

ept One27 Messerleiste gerade Low 403 52020 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–16,9 mm, Kosketusvälys 1,5 mm, Nastamäärä 20, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittämätön: 1,75 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen pistorasia Tuotenro. 413-52020-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	20
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 16,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

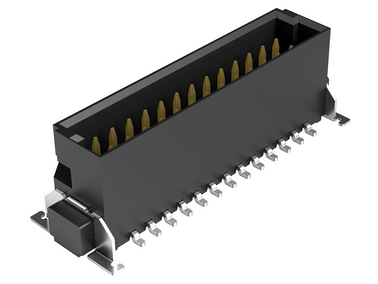

One27 matalaprofiilinen pistorasia Tuotenro. 413-52026-51

ept One27 Messerleiste gerade Low 403 52026 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–16,9 mm, Kosketusvälys 1,5 mm, Nastamäärä 26, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittämätön: 1,75 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen pistorasia Tuotenro. 413-52026-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	26
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 16,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 matalaprofiilinen pistorasia Tuotenro. 413-52032-51

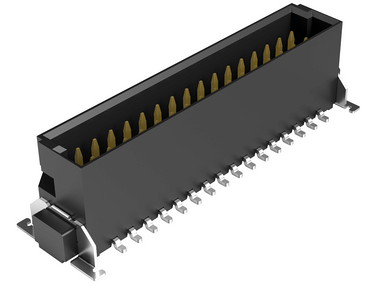

ept One27 Messerleiste gerade Low 403 52032 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–16,9 mm, Kosketusvälys 1,5 mm, Nastamäärä 32, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittämätön: 1,75 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen pistorasia Tuotenro. 413-52032-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	32
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 16,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

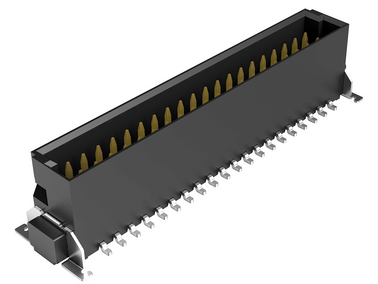

One27 matalaprofiilinen pistorasia Tuotenro. 413-52040-51

ept One27 Messerleiste gerade Low 403 52040 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–16,9 mm, Kosketusvälys 1,5 mm, Nastamäärä 40, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittämätön: 1,75 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen pistorasia Tuotenro. 413-52040-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	40
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 16,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

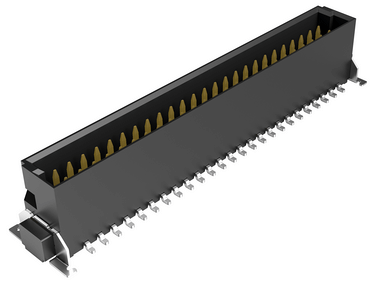

One27 matalaprofiilinen pistorasia Tuotenro. 413-52050-51

ept One27 Messerleiste gerade Low 403 52050 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–16,9 mm, Kosketusvälys 1,5 mm, Nastamäärä 50, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittämätön: 1,75 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen pistorasia Tuotenro. 413-52050-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	50
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 16,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

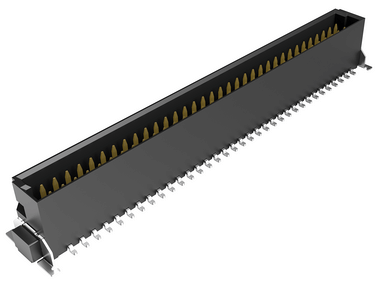

One27 matalaprofiilinen pistorasia Tuotenro. 413-52068-51

ept One27 Messerleiste gerade Low 403 52068 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–16,9 mm, Kosketusvälys 1,5 mm, Nastamäärä 68, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittämätön: 1,75 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen pistorasia Tuotenro. 413-52068-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	68
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 16,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 matalaprofiilinen pistorasia Tuotenro. 413-52080-51

ept One27 Messerleiste gerade Low 403 52080 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 8,0–16,9 mm, Kosketusvälys 1,5 mm, Nastamäärä 80, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittämätön: 1,75 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 matalaprofiilinen pistorasia Tuotenro. 413-52080-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	80
Liitäntätekniikka	SMT
PCB-väli	8,0 mm – 16,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-pistorasia, keskiprofiili Tuotenro. 413-53012-51

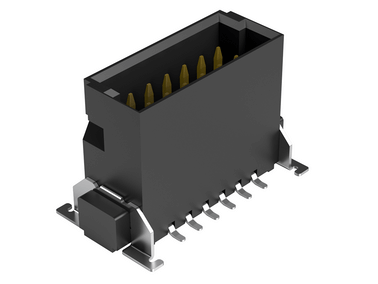

ept One27 Messerleiste gerade Mid 403 53012 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 9,5–18,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 12, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittimättömänä: 3,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-pistorasia, keskiprofiili Tuotenro. 413-53012-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12
Liitäntätekniikka	SMT
PCB-väli	9,5 mm – 18,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-pistorasia, keskiprofiili Tuotenro. 413-53016-51

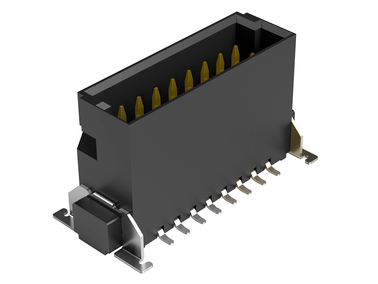

ept One27 Messerleiste gerade Mid 403 53016 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 9,5–18,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 16, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittimättömänä: 3,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-pistorasia, keskiprofiili Tuotenro. 413-53016-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	16
Liitäntätekniikka	SMT
PCB-väli	9,5 mm – 18,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-pistorasia, keskiprofiili Tuotenro. 413-53020-51

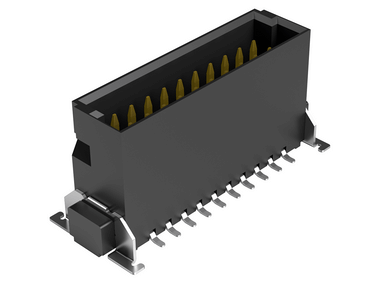

ept One27 Messerleiste gerade Mid 403 53020 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 9,5–18,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 20, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittimättömänä: 3,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-pistorasia, keskiprofiili Tuotenro. 413-53020-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	20
Liitäntätekniikka	SMT
PCB-väli	9,5 mm – 18,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

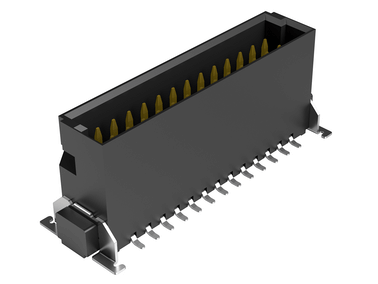

One27-pistorasia, keskiprofiili Tuotenro. 413-53026-51

ept One27 Messerleiste gerade Mid 403 53026 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 9,5–18,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 26, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittimättömänä: 3,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-pistorasia, keskiprofiili Tuotenro. 413-53026-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	26
Liitäntätekniikka	SMT
PCB-väli	9,5 mm – 18,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-pistorasia, keskiprofiili Tuotenro. 413-53032-51

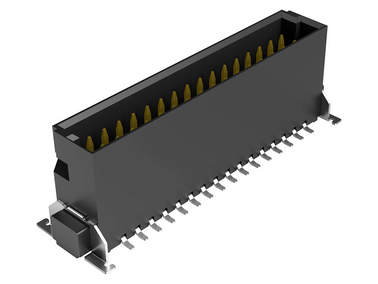

ept One27 Messerleiste gerade Mid 403 53032 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 9,5–18,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 32, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittimättömänä: 3,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-pistorasia, keskiprofiili Tuotenro. 413-53032-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	32
Liitäntätekniikka	SMT
PCB-väli	9,5 mm – 18,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

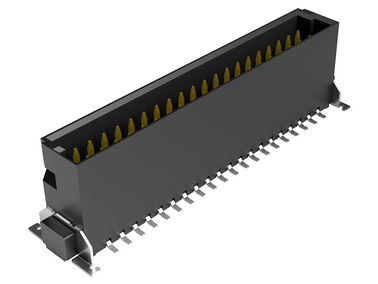

One27-pistorasia, keskiprofiili Tuotenro. 413-53040-51

ept One27 Messerleiste gerade Mid 403 53040 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 9,5–18,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 40, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittimättömänä: 3,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-pistorasia, keskiprofiili Tuotenro. 413-53040-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	40
Liitäntätekniikka	SMT
PCB-väli	9,5 mm – 18,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

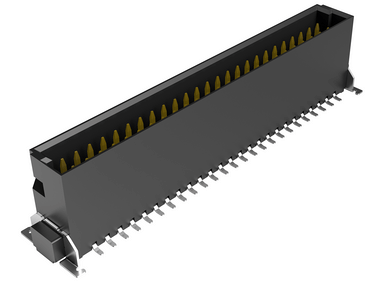

One27-pistorasia, keskiprofiili Tuotenro. 413-53050-51

ept One27 Messerleiste gerade Mid 403 53050 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 9,5–18,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 50, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittimättömänä: 3,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-pistorasia, keskiprofiili Tuotenro. 413-53050-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	50
Liitäntätekniikka	SMT
PCB-väli	9,5 mm – 18,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

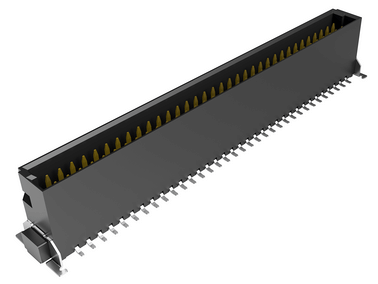

One27-pistorasia, keskiprofiili Tuotenro. 413-53068-51

ept One27 Messerleiste gerade Mid 403 53068 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 9,5–18,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 68, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittimättömänä: 3,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-pistorasia, keskiprofiili Tuotenro. 413-53068-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	68
Liitäntätekniikka	SMT
PCB-väli	9,5 mm – 18,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-pistorasia, keskiprofiili Tuotenro. 413-53080-51

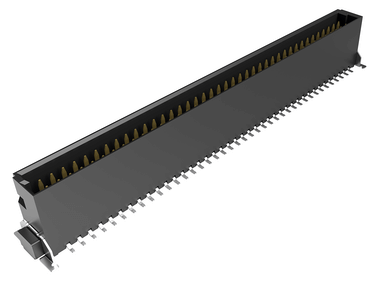

ept One27 Messerleiste gerade Mid 403 53080 51

yhdistettävissä piirilevyjen väliseen etäisyyteen 9,5–18,4 mm, Kosketusvälys 1,5 mm, Nastamäärä 80, ruudukko 1,27 mm, SMT-liitäntätekniikka, Korkeus, liittimättömänä: 3,25 mm, Suorituskykytaso 1

Rinnakkainen

Suorakulmainen

SMT

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27-pistorasia, keskiprofiili Tuotenro. 413-53080-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	80
Liitäntätekniikka	SMT
PCB-väli	9,5 mm – 18,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	3,1 A 20 °C:ssa (4/50-napainen) 1,4 A 20 °C:ssa (50/50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

Kulmainen liitinrivi

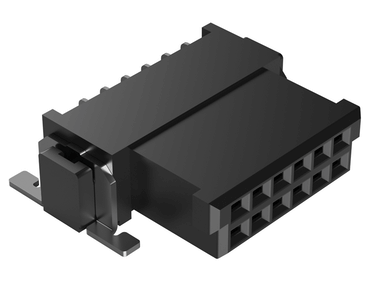

One27 kulmikas liitinrivi Tuotenro. 404-51012-51

ept One27 Federleiste gewinkelt 404 51012 51

90° kulmassa, Kosketusvälys 1,5 mm, Pisteet 12, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas liitinrivi Tuotenro. 404-51012-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas liitinrivi Tuotenro. 404-51016-51

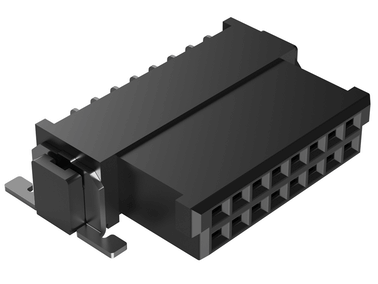

ept One27 Federleiste gewinkelt 404 51016 51

90° kulmassa, Kosketusvälys 1,5 mm, Pisteet 16, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas liitinrivi Tuotenro. 404-51016-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	16
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas liitinrivi Tuotenro. 404-51020-51

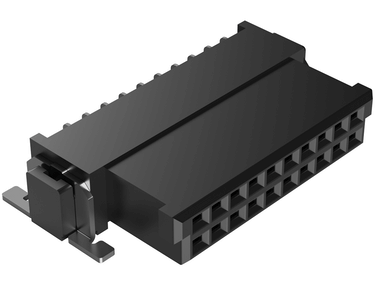

ept One27 Federleiste gewinkelt 404 51020 51

90° kulmassa, Kosketusvälys 1,5 mm, Pisteet 20, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas liitinrivi Tuotenro. 404-51020-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	20
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas liitinrivi Tuotenro. 404-51026-51

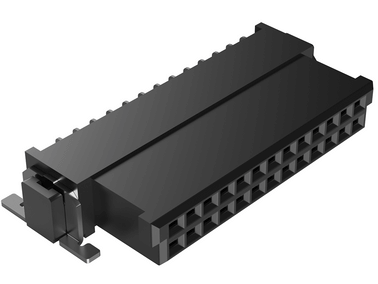

ept One27 Federleiste gewinkelt 404 51026 51

90° kulmassa, Kosketusvälys 1,5 mm, Pisteet 26, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas liitinrivi Tuotenro. 404-51026-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	26
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas liitinrivi Tuotenro. 404-51032-51

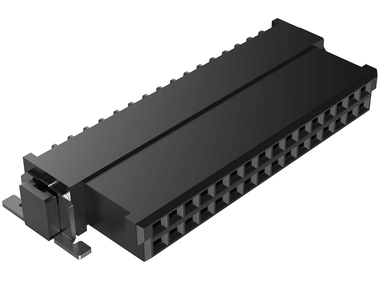

ept One27 Federleiste gewinkelt 404 51032 51

90° kulmassa, Kosketusvälys 1,5 mm, Näppäinten lukumäärä 32, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas liitinrivi Tuotenro. 404-51032-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	32
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas liitinrivi Tuotenro. 404-51040-51

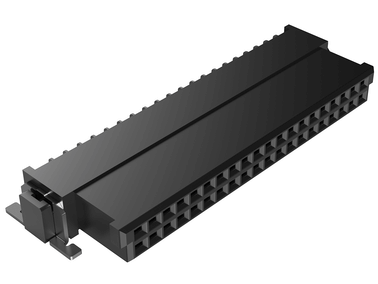

ept One27 Federleiste gewinkelt 404 51040 51

90° kulmassa, Kosketusvälys 1,5 mm, Pisteet 40, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas liitinrivi Tuotenro. 404-51040-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	40
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas liitinrivi Tuotenro. 404-51050-51

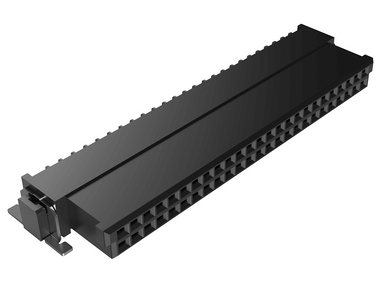

ept One27 Federleiste gewinkelt 404 51050 51

90° kulmassa, Kosketusvälys 1,5 mm, Määrä 50, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas liitinrivi Tuotenro. 404-51050-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	50
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas liitinrivi Tuotenro. 404-51068-51

ept One27 Federleiste gewinkelt 404 51068 51

90° kulmassa, Kosketusvälys 1,5 mm, Pisteet 68, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas liitinrivi Tuotenro. 404-51068-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	68
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas liitinrivi Tuotenro. 404-51080-51

ept One27 Federleiste gewinkelt 404 51080 51

90° kulmassa, Kosketusvälys 1,5 mm, Näppäinten lukumäärä 80, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas liitinrivi Tuotenro. 404-51080-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	80
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

Kulmainen pistokeliitin

One27 kulmikas pistorasia Tuotenro. 403-51016-51

ept One27 Messerleiste gewinkelt 403 51016 51

90° kulmassa, Kosketusvälys 1,5 mm, Pisteet 16, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas pistorasia Tuotenro. 403-51016-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	16
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas pistorasia Tuotenro. 403-51020-51

ept One27 Messerleiste gewinkelt 403 51020 51

90° kulmassa, Kosketusvälys 1,5 mm, Pisteet 20, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas pistorasia Tuotenro. 403-51020-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	20
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas pistorasia Tuotenro. 403-51026-51

ept One27 Messerleiste gewinkelt 403 51026 51

90° kulmassa, Kosketusvälys 1,5 mm, Pisteet 26, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas pistorasia Tuotenro. 403-51026-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	26
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas pistorasia Tuotenro. 403-51032-51

ept One27 Messerleiste gewinkelt 403 51032 51

90° kulmassa, Kosketusvälys 1,5 mm, Näppäinten lukumäärä 32, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas pistorasia Tuotenro. 403-51032-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	32
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas pistorasia Tuotenro. 403-51040-51

ept One27 Messerleiste gewinkelt 403 51040 51

90° kulmassa, Kosketusvälys 1,5 mm, Pisteet 40, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas pistorasia Tuotenro. 403-51040-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	40
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas pistorasia Tuotenro. 403-51050-51

ept One27 Messerleiste gewinkelt 403 51050 51

90° kulmassa, Kosketusvälys 1,5 mm, Määrä 50, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas pistorasia Tuotenro. 403-51050-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	50
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas pistorasia Tuotenro. 403-51068-51

ept One27 Messerleiste gewinkelt 403 51068 51

90° kulmassa, Kosketusvälys 1,5 mm, Pisteet 68, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas pistorasia Tuotenro. 403-51068-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	68
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas pistorasia Tuotenro. 403-51080-51

ept One27 Messerleiste gewinkelt 403 51080 51

90° kulmassa, Kosketusvälys 1,5 mm, Näppäinten lukumäärä 80, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas pistorasia Tuotenro. 403-51080-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	80
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 kulmikas pistorasia Tuotenro. 403-51012-51

ept One27 Messerleiste gewinkelt 403 51012 51

90° kulmassa, Kosketusvälys 1,5 mm, Pisteet 12, SMT-liitäntätekniikka, Ruudukko 1,27 mm, Suorituskykytaso 1

Suorakulmainen

Vaakasuora

SMT

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 kulmikas pistorasia Tuotenro. 403-51012-51 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au:sta NiP:n kautta Ni:hin
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Koplanaarisuus	≤ 0,1 mm
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta IEC 60512-5-2	1,4 A 20 °C:ssa (50-napainen)
Kosketusvastus IEC 60512-2-1	≤ 25 mΩ
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Käsittely

Juotoslämpötila JEDEC J-STD-020E	20–40 sekuntia 260 °C:ssa
MSL JEDEC J-STD-020E	1
Asennus	Pick and Place

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

IDC-liitinrivi

One27 IDC-liitin Tuotenro. 404-59012-61

One27 Federleiste IDC Neu Foto

IDC-liitäntää varten litteällä kaapelilla AWG 30/7, Kosketusvälys 1,5 mm, Nastamäärä 12, ruudukko 1,27 mm, Raster-litteä kaapeli 0,635 mm, Suorituskykytaso 1, IDC-liitinrivi on tarkoitettu käytettäväksi kaapelien liitännöissä. Noudata asennusohjeita.

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 IDC-liitin Tuotenro. 404-59012-61 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C (käytetystä kaapelityypistä riippuen)

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Kosketusvastus IEC 60512-2-1	≤ 25 mΩ liitin --> mittari ≤ 10 mΩ IDC --> kaapeli
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 IDC-liitin Tuotenro. 404-59016-61

One27 Federleiste IDC Neu Foto

IDC-liitäntää varten litteällä kaapelilla AWG 30/7, Kosketusvälys 1,5 mm, Nastamäärä 16, ruudukko 1,27 mm, Raster-litteä kaapeli 0,635 mm, Suorituskykytaso 1, IDC-liitinrivi on tarkoitettu käytettäväksi kaapelien liitännöissä. Noudata asennusohjeita.

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 IDC-liitin Tuotenro. 404-59016-61 - Tekniset tiedot

Perusteet

Yhteyksien määrä	16
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C (käytetystä kaapelityypistä riippuen)

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Kosketusvastus IEC 60512-2-1	≤ 25 mΩ liitin --> mittari ≤ 10 mΩ IDC --> kaapeli
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 IDC-liitin Tuotenro. 404-59020-61

One27 Federleiste IDC Neu Foto

IDC-liitäntää varten litteällä kaapelilla AWG 30/7, Kosketusvälys 1,5 mm, Nastamäärä 20, ruudukko 1,27 mm, Raster-litteä kaapeli 0,635 mm, Suorituskykytaso 1, IDC-liitinrivi on tarkoitettu käytettäväksi kaapelien liitännöissä. Noudata asennusohjeita.

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 IDC-liitin Tuotenro. 404-59020-61 - Tekniset tiedot

Perusteet

Yhteyksien määrä	20
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C (käytetystä kaapelityypistä riippuen)

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Kosketusvastus IEC 60512-2-1	≤ 25 mΩ liitin --> mittari ≤ 10 mΩ IDC --> kaapeli
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 IDC-liitin Tuotenro. 404-59026-61

One27 Federleiste IDC Neu Foto

IDC-liitäntää varten litteällä kaapelilla AWG 30/7, Kosketusvälys 1,5 mm, Nastamäärä 26, ruudukko 1,27 mm, Raster-litteä kaapeli 0,635 mm, Suorituskykytaso 1, IDC-liitinrivi on tarkoitettu käytettäväksi kaapelien liitännöissä. Noudata asennusohjeita.

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 IDC-liitin Tuotenro. 404-59026-61 - Tekniset tiedot

Perusteet

Yhteyksien määrä	26
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C (käytetystä kaapelityypistä riippuen)

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Kosketusvastus IEC 60512-2-1	≤ 25 mΩ liitin --> mittari ≤ 10 mΩ IDC --> kaapeli
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 IDC-liitin Tuotenro. 404-59032-61

One27 Federleiste IDC Neu Foto

IDC-liitäntää varten litteällä kaapelilla AWG 30/7, Kosketusvälys 1,5 mm, Nastamäärä 32, ruudukko 1,27 mm, Raster-litteä kaapeli 0,635 mm, Suorituskykytaso 1, IDC-liitinrivi on tarkoitettu käytettäväksi kaapelien liitännöissä. Noudata asennusohjeita.

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 IDC-liitin Tuotenro. 404-59032-61 - Tekniset tiedot

Perusteet

Yhteyksien määrä	32
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C (käytetystä kaapelityypistä riippuen)

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Kosketusvastus IEC 60512-2-1	≤ 25 mΩ liitin --> mittari ≤ 10 mΩ IDC --> kaapeli
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 IDC-liitin Tuotenro. 404-59040-61

One27 Federleiste IDC Neu Foto

IDC-liitäntää varten litteällä kaapelilla AWG 30/7, Kosketusvälys 1,5 mm, Nastamäärä 40, ruudukko 1,27 mm, Raster-litteä kaapeli 0,635 mm, Suorituskykytaso 1, IDC-liitinrivi on tarkoitettu käytettäväksi kaapelien liitännöissä. Noudata asennusohjeita.

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 IDC-liitin Tuotenro. 404-59040-61 - Tekniset tiedot

Perusteet

Yhteyksien määrä	40
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C (käytetystä kaapelityypistä riippuen)

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Kosketusvastus IEC 60512-2-1	≤ 25 mΩ liitin --> mittari ≤ 10 mΩ IDC --> kaapeli
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 IDC-liitin Tuotenro. 404-59050-61

One27 Federleiste IDC Neu Foto

IDC-liitäntää varten litteällä kaapelilla AWG 30/7, Kosketusvälys 1,5 mm, Nastamäärä 50, ruudukko 1,27 mm, Raster-litteä kaapeli 0,635 mm, Suorituskykytaso 1, IDC-liitinrivi on tarkoitettu käytettäväksi kaapelien liitännöissä. Noudata asennusohjeita.

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 IDC-liitin Tuotenro. 404-59050-61 - Tekniset tiedot

Perusteet

Yhteyksien määrä	50
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C (käytetystä kaapelityypistä riippuen)

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Kosketusvastus IEC 60512-2-1	≤ 25 mΩ liitin --> mittari ≤ 10 mΩ IDC --> kaapeli
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 IDC-liitin Tuotenro. 404-59068-61

One27 Federleiste IDC Neu Foto

IDC-liitäntää varten litteällä kaapelilla AWG 30/7, Kosketusvälys 1,5 mm, Nastamäärä 68, ruudukko 1,27 mm, Raster-litteä kaapeli 0,635 mm, Suorituskykytaso 1, IDC-liitinrivi on tarkoitettu käytettäväksi kaapelien liitännöissä. Noudata asennusohjeita.

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 IDC-liitin Tuotenro. 404-59068-61 - Tekniset tiedot

Perusteet

Yhteyksien määrä	68
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C (käytetystä kaapelityypistä riippuen)

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Kosketusvastus IEC 60512-2-1	≤ 25 mΩ liitin --> mittari ≤ 10 mΩ IDC --> kaapeli
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27 IDC-liitin Tuotenro. 404-59080-61

One27 Federleiste IDC Neu Foto

IDC-liitäntää varten litteällä kaapelilla AWG 30/7, Kosketusvälys 1,5 mm, Nastamäärä 80, ruudukko 1,27 mm, Raster-litteä kaapeli 0,635 mm, Suorituskykytaso 1, IDC-liitinrivi on tarkoitettu käytettäväksi kaapelien liitännöissä. Noudata asennusohjeita.

Cable-to-board

Korkea tiheys

Kestävä

Näytä lisää tuotetietoja

One27 IDC-liitin Tuotenro. 404-59080-61 - Tekniset tiedot

Perusteet

Yhteyksien määrä	80
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C (käytetystä kaapelityypistä riippuen)

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Värähtely, sinimuotoinen IEC 60512-6-4	10–2000 Hz, 20 g
Kosketushäiriö värähtelyn aikana, sinimuotoinen IEC 60512-2-5	≤ 1 µs
Isku, puolittainen sinimuotoinen IEC 60512-6-3	50 g, 11 ms
Kosketushäiriöt iskujen aikana, puolisinusoidinen IEC 60512-2-5	≤ 1 µs
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Kosketusvastus IEC 60512-2-1	≤ 25 mΩ liitin --> mittari ≤ 10 mΩ IDC --> kaapeli
Ilma- ja virtausmatka	vähintään 0,4 mm
Eristysresistanssi IEC 60512-3-1	≥ 10 GΩ
Testijännite IEC 60512-4-1	500 VAC

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliliitin, PVC, vakiomalli

One27-kaapelivalmiste, 12-napainen, 100 mm, malli 120 Tuotenro. 404-6112-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

12-napainen, Kosketusvälys 1,5 mm, AWG 30/7 -ristikkoinen litteä kaapeli, 0,635 mm, pituus 100 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapelivalmiste, 12-napainen, 100 mm, malli 120 Tuotenro. 404-6112-100-120-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, 16-napainen, 100 mm, malli 120 Tuotenro. 404-6116-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

16-napainen, Kosketusvälys 1,5 mm, AWG 30/7 -ristikkoinen litteä kaapeli, 0,635 mm, pituus 100 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, 16-napainen, 100 mm, malli 120 Tuotenro. 404-6116-100-120-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	16
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapelivalmiste, 20-napainen, 100 mm, malli 120 Tuotenro. 404-6120-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

20 nastaa, Kosketusvälys 1,5 mm, AWG 30/7 -ristikkoinen litteä kaapeli, 0,635 mm, pituus 100 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapelivalmiste, 20-napainen, 100 mm, malli 120 Tuotenro. 404-6120-100-120-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	20
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, 26-napainen, 100 mm, malli 120 Tuotenro. 404-6126-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

26 nastaa, Kosketusvälys 1,5 mm, AWG 30/7 -ristikkoinen litteä kaapeli, 0,635 mm, pituus 100 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, 26-napainen, 100 mm, malli 120 Tuotenro. 404-6126-100-120-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	26
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, 32-napainen, 100 mm, malli 120 Tuotenro. 404-6132-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

32-napainen, Kosketusvälys 1,5 mm, AWG 30/7 -ristikkoinen litteä kaapeli, 0,635 mm, pituus 100 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, 32-napainen, 100 mm, malli 120 Tuotenro. 404-6132-100-120-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	32
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, 40-napainen, 100 mm, malli 120 Tuotenro. 404-6140-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

40-napainen, Kosketusvälys 1,5 mm, AWG 30/7 -ristikkoinen litteä kaapeli, 0,635 mm, pituus 100 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, 40-napainen, 100 mm, malli 120 Tuotenro. 404-6140-100-120-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	40
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, 50-napainen, 100 mm, malli 120 Tuotenro. 404-6150-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

50 nastaa, Kosketusvälys 1,5 mm, AWG 30/7 -ristikkoinen litteä kaapeli, 0,635 mm, pituus 100 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, 50-napainen, 100 mm, malli 120 Tuotenro. 404-6150-100-120-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	50
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, 68-napainen, 100 mm, malli 120 Tuotenro. 404-6168-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

68 nastaa, Kosketusvälys 1,5 mm, AWG 30/7 -ristikkoinen litteä kaapeli, 0,635 mm, pituus 100 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, 68-napainen, 100 mm, malli 120 Tuotenro. 404-6168-100-120-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	68
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, 80-napainen, 100 mm, malli 120 Tuotenro. 404-6180-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

80 nastaa, Kosketusvälys 1,5 mm, AWG 30/7 -ristikkoinen litteä kaapeli, 0,635 mm, pituus 100 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, 80-napainen, 100 mm, malli 120 Tuotenro. 404-6180-100-120-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	80
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27:n räätälöidyt PVC-kaapeliliitännät

One27-kaapeliasennus, malli 100 Tuotenro. 404-61NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 100 Tuotenro. 404-61NN-LLL-100-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 120 Tuotenro. 404-61NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 120 Tuotenro. 404-61NN-LLL-120-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapelivalmistus, malli 130 Tuotenro. 404-61NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapelivalmistus, malli 130 Tuotenro. 404-61NN-LLL-130-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapelivalmistus, malli 400 Tuotenro. 404-61NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapelivalmistus, malli 400 Tuotenro. 404-61NN-LLL-400-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 420 Tuotenro. 404-61NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 420 Tuotenro. 404-61NN-LLL-420-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 110 Tuotenro. 404-61NN-LLL-110-1

ept One27 Kabelkonfektion 110

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 110 Tuotenro. 404-61NN-LLL-110-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 140 Tuotenro. 404-61NN-LLL-140-1

ept One27 Kabelkonfektion 140

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 140 Tuotenro. 404-61NN-LLL-140-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 440 Tuotenro. 404-61NN-LLL-440-1

ept One27 Kabelkonfektion 440

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 440 Tuotenro. 404-61NN-LLL-440-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-30 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	kupariseos
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,2 A 25 °C:ssa
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapelivalmistus korkeisiin lämpötiloihin

One27-kaapeliasennus, malli 100 Tuotenro. 404-62NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi TPE-S: -55 °C – +125 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 100 Tuotenro. 404-62NN-LLL-100-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) , TPE-ET S (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni (IDC-liitin)
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,3 A 25 °C:ssa
Kosketusvastus	Enintään 354 Ω/km 20 °C:ssa (kaapeli)
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 120 Tuotenro. 404-62NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi TPE-S: -55 °C – +125 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 120 Tuotenro. 404-62NN-LLL-120-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) , TPE-ET S (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni (IDC-liitin)
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,3 A 25 °C:ssa
Kosketusvastus	Enintään 354 Ω/km 20 °C:ssa (kaapeli)
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapelivalmistus, malli 130 Tuotenro. 404-62NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi TPE-S: -55 °C – +125 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapelivalmistus, malli 130 Tuotenro. 404-62NN-LLL-130-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) , TPE-ET S (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni (IDC-liitin)
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,3 A 25 °C:ssa
Kosketusvastus	Enintään 354 Ω/km 20 °C:ssa (kaapeli)
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapelivalmistus, malli 400 Tuotenro. 404-62NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi TPE-S: -55 °C – +125 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapelivalmistus, malli 400 Tuotenro. 404-62NN-LLL-400-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) , TPE-ET S (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni (IDC-liitin)
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,3 A 25 °C:ssa
Kosketusvastus	Enintään 354 Ω/km 20 °C:ssa (kaapeli)
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 420 Tuotenro. 404-62NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi TPE-S: -55 °C – +125 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 420 Tuotenro. 404-62NN-LLL-420-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) , TPE-ET S (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni (IDC-liitin)
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,3 A 25 °C:ssa
Kosketusvastus	Enintään 354 Ω/km 20 °C:ssa (kaapeli)
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 110 Tuotenro. 404-62NN-LLL-110-1

ept One27 Kabelkonfektion 110

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi TPE-S: -55 °C – +125 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 110 Tuotenro. 404-62NN-LLL-110-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) , TPE-ET S (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni (IDC-liitin)
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,3 A 25 °C:ssa
Kosketusvastus	Enintään 354 Ω/km 20 °C:ssa (kaapeli)
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 140 Tuotenro. 404-62NN-LLL-140-1

ept One27 Kabelkonfektion 140

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi TPE-S: -55 °C – +125 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 140 Tuotenro. 404-62NN-LLL-140-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) , TPE-ET S (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni (IDC-liitin)
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,3 A 25 °C:ssa
Kosketusvastus	Enintään 354 Ω/km 20 °C:ssa (kaapeli)
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 440 Tuotenro. 404-62NN-LLL-440-1

ept One27 Kabelkonfektion 440

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi TPE-S: -55 °C – +125 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 440 Tuotenro. 404-62NN-LLL-440-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) , TPE-ET S (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni (IDC-liitin)
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Toimintavirta	1,3 A 25 °C:ssa
Kosketusvastus	Enintään 354 Ω/km 20 °C:ssa (kaapeli)
Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapelivalmistus, halogeeniton

One27-kaapeliasennus, malli 100 Tuotenro. 404-66NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30 -ristikkoinen litteä kaapeli, 0,635 mm, vapaasti valittavalla kaapelipituudella 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi LSZH: -40 °C – +90 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 100 Tuotenro. 404-66NN-LLL-100-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-40 °C – +90 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) LSZH EVA/PO, UL 22088 (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 120 Tuotenro. 404-66NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30 -ristikkoinen litteä kaapeli, 0,635 mm, vapaasti valittavalla kaapelipituudella 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi LSZH: -40 °C – +90 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 120 Tuotenro. 404-66NN-LLL-120-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-40 °C – +90 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) LSZH EVA/PO, UL 22088 (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapelivalmistus, malli 130 Tuotenro. 404-66NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30 -ristikkoinen litteä kaapeli, 0,635 mm, vapaasti valittavalla kaapelipituudella 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi LSZH: -40 °C – +90 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapelivalmistus, malli 130 Tuotenro. 404-66NN-LLL-130-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-40 °C – +90 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) LSZH EVA/PO, UL 22088 (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni (IDC-liitin)
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapelivalmistus, malli 400 Tuotenro. 404-66NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30 -ristikkoinen litteä kaapeli, 0,635 mm, vapaasti valittavalla kaapelipituudella 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi LSZH: -40 °C – +90 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapelivalmistus, malli 400 Tuotenro. 404-66NN-LLL-400-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-40 °C – +90 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) LSZH EVA/PO, UL 22088 (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni (IDC-liitin)
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 420 Tuotenro. 404-66NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30 -ristikkoinen litteä kaapeli, 0,635 mm, vapaasti valittavalla kaapelipituudella 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi LSZH: -40 °C – +90 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 420 Tuotenro. 404-66NN-LLL-420-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-40 °C – +90 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) LSZH EVA/PO, UL 22088 (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni (IDC-liitin)
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 110 Tuotenro. 404-66NN-LLL-110-1

ept One27 Kabelkonfektion 110

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30 -ristikkoinen litteä kaapeli, 0,635 mm, vapaasti valittavalla kaapelipituudella 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi LSZH: -40 °C – +90 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 110 Tuotenro. 404-66NN-LLL-110-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-40 °C – +90 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) LSZH EVA/PO, UL 22088 (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni (IDC-liitin)
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 140 Tuotenro. 404-66NN-LLL-140-1

ept One27 Kabelkonfektion 140

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30 -ristikkoinen litteä kaapeli, 0,635 mm, vapaasti valittavalla kaapelipituudella 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi LSZH: -40 °C – +90 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 140 Tuotenro. 404-66NN-LLL-140-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-40 °C – +90 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) LSZH EVA/PO, UL 22088 (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni (IDC-liitin)
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

One27-kaapeliasennus, malli 440 Tuotenro. 404-66NN-LLL-440-1

ept One27 Kabelkonfektion 440

Lukumäärät 12–80, Kosketusvälys 1,5 mm, AWG 30 -ristikkoinen litteä kaapeli, 0,635 mm, vapaasti valittavalla kaapelipituudella 30–999 mm, Valmistus leikkaus- ja puristustekniikalla (IDC), Kaapelityyppi LSZH: -40 °C – +90 °C (lepotilassa), värillinen johto a1:ssä

Cable-to-board

Korkea tiheys

Näytä lisää tuotetietoja

One27-kaapeliasennus, malli 440 Tuotenro. 404-66NN-LLL-440-1 - Tekniset tiedot

Perusteet

Yhteyksien määrä	12–80
Liitäntätekniikka	SMT
Käyttölämpötila	-40 °C – +90 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0 (IDC-liitinrivi) LSZH EVA/PO, UL 22088 (kaapeli)
CTI-arvo IEC 60112	175 (IDC-liitin)
Kosketusaineisto	Kupariseos (IDC-liitin) Tinattu kupari (kaapeli)
Yhteystiedot pinnoite	Au päälle PdNi päälle Ni (IDC-liitin)
Liitäntäalue	Sn:n päällä Ni

Mekaaninen

Ruudukon ulottuvuus	1,27 mm (IDC-liitin) 0,635 mm (kaapeli)
Työntövoima kosketinta kohti	≤ 0,5 N
Vetovoima kosketusta kohti	≥ 0,1 N
Käyttöikä IEC 60512-9-1	Laatuluokka 1: 500 kytkentäkertaa
Turvallisuuden ylittäminen	0,9 mm
Yhteydenotto päällekkäisyys	1,5 mm
Keskipisteen offset	± 0,7 mm
Aksiaalinen siirtymä kytketyssä tilassa (x/y)	± 0,4 mm
Pitkittäisakselin kulmavero	± 4°
Poikittaisakselin kulmavero	± 2°

Sähköinen

Ilma- ja virtausmatka	vähintään 0,4 mm

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314 ja E493123
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

Muu napojen lukumäärä? Muut pinoamiskorkeudet? Vaihtoehtoiset kosketuspinnoitteet? Räätälöidyt vaihtoehdot? Viivekoskettimet?

Pyydä räätälöityjä liittimiä

" Eikö se ole oikea sinulle? Pyydä räätälöityä liitintä nyt!

Username:

Kiitos paljon! Tarkastelemme pyyntöänne ja otamme teihin yhteyttä.

Jos teillä on kysyttävää, voitte ottaa meihin yhteyttä milloin tahansa sähköpostitse tai puhelimitse.

Sopivaa tuotetta ei löytynyt – pyydä tuotetta nyt:

*-merkillä merkityt kentät ovat pakollisia.

Yritys *

Tervehdys

Etunimi *

Nimi *

Street *

POSTINUMERO *

Sijainti *

Maa *

sähköpostiosoite *

Puhelin *

Tuotevaatimukset *

Voit lukea tietosuojaselosteemme täältä.

One27 SMT-liittimien tärkeimmät ominaisuudet

Mihin ept:n One27-liittimet kykenevät? Millaisia piirilevyliitäntämahdollisuuksia ja liitäntätekniikoita ne tarjoavat? Miksi One27-liittimet ovat erityisen kestäviä ja helppoja asentaa? Tämä

animaatioelokuva vastaa näihin ja moniin muihin kysymyksiin havainnollisesti. Katso se heti täältä! (tai YouTubesta)!

1,27 mm:n SMT-liittimien ominaisuudet piirilevy-piirilevy-sovelluksissa

One27®-tuotesarja tarjoaa erittäin joustavia ja samalla luotettavia liittimiä monenlaisiin piirilevyjen välisiin sovelluksiin. Tuoteperhe perustuu 1,27 mm:n väliin, tarjoaa erilaisia suoria ja kulmikkaita malleja sekä liitännät litteillä kaapeleilla, ja se on saatavana eri napamäärillä 12–80 kontaktia. Liittimet ovat yhteensopivia tämän tyyppisten saatavilla olevien tuotteiden kanssa ja tuottavat testeissä optimaalisia tuloksia.

One27-veitsiteline
Yhteenveto yksityiskohdista

kiertymissuoja
veitsiliittimen ja liitinrivin oikeanlaisen liitännän varmistamiseksi

Asennusviistot
keskipiste- ja kulmapoikkeamien kompensoimiseksi liitettäessä

Boardlock
kestävä liitos piirilevyyn

asennustappi
optimaalinen asennus tarkalla sijoittelulla

koplanaarisuus
luotettava juottaminen työstön aikana

Meniskin muodostuminen
juotoskohdan korkea lujuus ja kestävyys

One27-liitinrivi
Yhteenveto yksityiskohdista

kaksijalkainen jousikontakti
turvallista ja luotettavaa liitäntää varten

Sileä pinta
luotettava kosketus valssatun, sileän pinnan ansiosta

28915 100x100x72x72x100 image — Turvallisuuden ylittäminen
Korkea luotettavuus suuren toleranssin kompensoinnin ansiosta

28915 100x100x72x72x100 image

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Valmistamme sovellukseesi sopivat, yksilölliset liittimet.

muut napamäärät
muut pinoamiskorkeudet
vaihtoehtoiset kontaktipinnoitteet

Pyydä nyt yksilöllinen liitin

Joustavat piirilevyjen väliset etäisyydet (board-to-board)

ept:n One27-liittimillä voidaan toteuttaa piirilevyjen väliset etäisyydet 8,00–20,00 mm.
One27-liittimien korkea liitännän varmuus mahdollistaa terä- ja jousiliittimien vaihtelevan liittämisen 1,5 mm:n alueella. Yhdistelemällä erilaisia korkeuksia voidaan siten luoda sekä pieniä että suurempia piirilevyjen välisiä etäisyyksiä.

ept One27 Mittenversatz

One27-liittimien keskipisteen
siirtymä Sallitut siirtymätoleranssit

One27 SMT-liittimissä sallitaan liitettäessä 0,7 mm:n siirtymä pituus- ja poikittaissuunnassa.

ept One27 Winkelversatz

One27-liittimien kulman
siirtymä Sallitut kulman kallistustoleranssit

One27-piirilevyliittimiä liitettäessä pistokeliitin voidaan työntää uraliittimeen jopa 4° vinosti pituusakselin suuntaan ja 2° vinosti poikittaissuuntaan.

Saatavilla on testiraportteja yhteensopivuudesta markkinoilla olevien muiden liittimien kanssa.

Tape & Reel -pakkaus automatisoituun komponenttien asennukseen

IDC-liitinrivi on saatavana myös ilman litteää kaapelia, jolloin kaapelin pituuden voi valita vapaasti

One27 SMT-piirilevyliittimet, 1,27 mm:n väli

Schreibtisch ept

"Tarjota mahdollisimman monipuolisia liitäntätyyppejä ja liitinmalleja yhden liitintuoteryhmän sisällä, ja vielä pienellä rasterivälillä ja mahdollisimman suurella kestävyydellä? Halusimme vastata tähän haasteeseen!

One27 SMT-piirilevyliittimemme 1,27 mm:n rasterivälillä tarjoavat nyt juuri tämän ja paljon muuta: ne ovat tarkoitettuja moniin mezzanine-, piirilevy-piirilevy- ja piirilevy-kaapeli-sovelluksiin SMT-tekniikassa, ja ne ovat erittäin kestäviä ja helppoja käsitellä sekä todistetusti yhteensopivia markkinoilla jo olevien 1,27 mm:n välimatkan SMT-liittimien kanssa. Kolmen eri mallin valikoiman ansiosta, joista jokaisessa on sekä terä- että jousiliitin, sekä korkean liitossuojan ansiosta voidaan toteuttaa käytännössä mikä tahansa piirilevyjen välinen etäisyys 8–20,00 mm ja mikä tahansa piirilevyjen järjestely. Lisäksi tarjoamme One27 IDC-jousiliitintä paitsi yksittäin, myös yksilöllisesti muotoiltavalla kaapeliliitännällä. Tarjonnasta löytyy todella jokaiselle tarpeelle sopiva ratkaisu! Takaamme SMT-piirilevyliittimien optimaalisen käsiteltävyyden vain 0,1 mm:n koplanariteettitoleranssilla ja uskomattomalla kiinnitysalueella, joka on ± 0,7 mm tai ± 4° pituussuunnassa ja ± 2° poikittaissuunnassa. Kokeile One27-liittimiä parhaiten itse ja tilaa heti ilmaiset näytteet!"
Dominik Dotzer, tuotepäällikkö, ept GmbH

UKK: Kysymyksiä ja vastauksia One27 SMT-piirilevyliittimistä

Miten One27 SMT-piirilevyliittimiä voidaan käsitellä?Millä tavoin piirilevyt voidaan liittää toisiinsa One27 SMT-liittimillä?Mitkä piirilevyjen väliset etäisyydet voidaan toteuttaa One27-liittimillä?Miksi One27-liittimissä terä- ja jousiliittimien välinen kosketus on erityisen luotettava?Ovatko ept:n One27 SMT-piirilevyliittimet yhteensopivia muiden markkinoilla olevien liittimien kanssa?Missä sovelluksissa One27-piirilevyliittimiä käytetään?Mitä virtoja One27-liittimillä voidaan siirtää?Minkälaisen siirtymän One27-piirilevyliittimet sietävät liitettäessä?Onko One27 IDC-liitinrivi saatavana myös ilman litteää kaapelia?Tarjoaako ept One27 IDC-liitinriviä myös valmiiksi kaapelilla varustettuna?Toimitetaanko One27 SMT-liittimiä myös nauhakoteloissa?Ovatko One27-piirilevyliittimet UL-hyväksyttyjä komponentteja?Ovatko ept-piirilevyliittimet RoHS-yhteensopivia?

Miten One27 SMT-piirilevyliittimiä voidaan käsitellä?

One27-liitinjärjestelmä valmistetaan pintaliitostekniikalla (SMT) ja juotetaan siten suoraan piirilevyille. Liittimet toimitetaan tavallisesti nauhakela-pakkauksessa, mikä mahdollistaa täysin automatisoidun käsittelyn pick-and-place-menetelmällä. One27-liittimien pohjassa olevat paikannustapit takaavat tarkan sijoittamisen piirilevylle. ept takaa lisäksi kontaktien koplanaarisuuden enintään 0,1 mm:n tarkkuudella, jotta juottaminen on prosessivarmaa.

Millä tavoin piirilevyt voidaan liittää toisiinsa One27 SMT-liittimillä?

One27-liittimien eri mallit mahdollistavat piirilevyjen liittämisen rinnakkain, vaakasuoraan tai suorakulmaisesti sekä litteiden kaapelien liittämisen piirilevyyn.

Mitkä piirilevyjen väliset etäisyydet voidaan toteuttaa One27-liittimillä?

One27-piirilevyliittimillä voidaan saavuttaa piirilevyjen välinen vähimmäisetäisyys 8,00 mm ja enimmäisetäisyys 20,00 mm. Tämä on mahdollista ensinnäkin 1,5 mm:n suuren ulottuvuuden ansiosta. Näin terä- ja jousiliittimet voidaan vetää erilleen jopa 1,5 mm:n päähän toisistaan, ja ne takaavat edelleen optimaalisen ja luotettavan kosketuksen. Toisaalta One27-sarjan matala-, keski- ja korkeaprofiiliset mallit voidaan yhdistellä keskenään yhdeksällä eri tavalla, jotta voidaan luoda erilaisia piirilevyjen välisiä etäisyyksiä.

One27 Ueberstecksicherheit

Miksi One27-liittimissä terä- ja jousiliittimien välinen kosketus on erityisen luotettava?

One27-liittimissä kosketus tapahtuu kaksisivuisen jousikoskettimen avulla, joka ympäröi pistokkeen kosketusnastan. Täten luotettava kosketus on taattu vähintään yhdellä puolella kosketusnasta, vaikka liitin olisi vinossa. Lisäksi kosketus tapahtuu jousikoskettimen sileän, valssatun pinnan kautta. Näin ollen kosketuspinnan kuluminen ja lastujen muodostuminen One27-liittimien liittämisen yhteydessä on estetty.

One27 Federkontakt

Ovatko ept:n One27 SMT-piirilevyliittimet yhteensopivia muiden markkinoilla olevien liittimien kanssa?

One27-liitinjärjestelmä on täysin yhteensopiva muiden valmistajien liittimien kanssa. One27-liittimien yhteensopivuus on vahvistettu testiraporteissa, joita voi tilata osoitteesta sales@ept.de.

Missä sovelluksissa One27-piirilevyliittimiä käytetään?

One27 SMT-liittimet sopivat kaikkiin sovelluksiin, joissa piirilevyjä on liitettävä toisiinsa tukevasti, mutta tilantarve on vähäinen. One27-liittimien eri suuntausten, korkeuksien ja liitäntätekniikoiden ansiosta voit järjestää liitettävät piirilevyt ja liitäntätyypit täysin joustavasti. Olipa kyseessä rinnakkain eri etäisyyksillä pinottu, vaakasuoraan vierekkäin, suorassa kulmassa tai litteällä kaapelilla – piirilevyjen liittämistapa on täysin sinun päätettävissäsi.

Mitä virtoja One27-liittimillä voidaan siirtää?

50-napainen One27-liitin siirtää jopa 1,4 A:n virran 20 °C:n ympäristön lämpötilassa. Tarkempia tietoja varten pyydä testiraporttimme osoitteesta sales@ept.de.

Minkälaisen siirtymän One27-piirilevyliittimet sietävät liitettäessä?

One27-liittimillä on suuri siirtymätoleranssi. Näin ollen terä- ja jousiliittimien liitettäessä sallitaan 0,7 mm:n keskipisteen siirtymä sekä pituus- että poikittaissuunnassa. Kulmatoleranssi on 4° pituussuunnassa ja 2° poikittaissuunnassa.

Onko One27 IDC-liitinrivi saatavana myös ilman litteää kaapelia?

Kyllä, ept tarjoaa One27-tuoteperheen IDC-liitinriviä myös ilman kaapelia. Näin voit tehdä kaapeliasennuksen itse ja valita kaapelin pituuden tarpeidesi mukaan. Huomioi tässä yhteydessä asennusohjeet.
ept tarjoaa kuitenkin myös One27-IDC-liitinrivin räätälöidyn kaapeliasennuksen, joka on sovitettu juuri sinun tarpeisiisi.

Tarjoaako ept One27 IDC-liitinriviä myös valmiiksi kaapelilla varustettuna?

Kyllä, ept tarjoaa One27 IDC -liitinriviä, jossa on leikkausliitostekniikka ja kaapeliasennus. Voit valita vapaasti liittimien suunnan, napamäärän sekä kaapelin pituuden. Lisäksi voit valita kolmesta eri kaapelityypistä.

Toimitetaanko One27 SMT-liittimiä myös nauhakoteloissa?

Kyllä, One27 SMT-liittimet toimitetaan tavallisesti nauhakela-pakkauksissa, mikä mahdollistaa täysin automatisoidun käsittelyn pick-and-place-laitteilla. Voitte myös kysyä meiltä muita pakkaustyyppejä. One27 IDC-liitinrivi toimitetaan yleensä lokeropakkauksissa.

Ovatko One27-piirilevyliittimet UL-hyväksyttyjä komponentteja?

Kyllä, ept:n One27-liittimet ovat UL-hyväksyttyjä komponentteja Yhdysvalloissa ja Kanadassa.

Ovatko ept-piirilevyliittimet RoHS-yhteensopivia?

RoHS (Restriction of the use of certain Hazardous Substances) on direktiivi, joka koskee tiettyjen vaarallisten aineiden käytön rajoittamista sähkö- ja elektroniikkalaitteissa.
Vahvistamme, että ept:n One27-liittimet ovat RoHS-todistuksen 2011/65/EU mukaisia. Lisätietoja löytyy kohdasta RoHS & REACH.

Suosittelut

Kunnioitamme asiakkaidemme toivetta luottamuksellisuudesta, joten emme mainitse seuraavassa lähteitä.
Takaamme kuitenkin varauksetta näiden lausuntojen aitouden.

One27-piirilevyliittimien lyhyet toimitusajat olivat meille ratkaiseva tekijä, kun päätimme hankkia tarvitsemamme 1,27 mm:n välin liittimet ept:ltä.

Einkäufer Hardware-Entwicklung

One27-liittimien osalta voimme säilyttää jo käytössä olevan piirilevyn asettelun. Näin voimme siirtyä ept:n SMT-liittimiin helposti ja ilman muutoksia suunnitteluun.

Entwicklungsingenieur Hardware-Entwicklung

Ept:n kulmikkaiden One27-liitinrivien liittimien siirtymän ansiosta emme tarvitse toista kameraa juotoksen laadun varmistamiseksi.

Fertigungsleiter Contract Manufacturing

ept:n ansiosta voimme nyt hankkia IDC-liitinrivin, jonka rasteriväli on 1,27 mm, myös irrallisena, eli ilman kaapeliliitoksia.

Leiter Einkauf Automatisierungstechnik

ept:n One27 SMT-liittimien juotostesti vakuutti minut näiden liittimien erinomaisesta työstettävyydestä. En ole koskaan ennen tarkastellut liittimiä tällä tavalla valintaprosessin yhteydessä!

Entwicklungsleiter Baugruppenfertigung

En ollut aiemmin nähnyt suoraa näyttöä siitä, kuinka hyvin liittimet voidaan juottaa piirilevyyn. One27-piirilevyliittimien juotostesti avasi silmäni: tässä näkyy todellakin, kuinka luotettava kontaktien juotosliitos piirilevyyn on.

Einkäufer Embedded Computing

Meille oli erittäin hyödyllistä, että pystyimme hankkimaan irtotavarana IDC-liitinrivejä, joiden rasteriväli oli 1,27 mm ja joissa oli niin laaja valikoima kosketinmääriä.

Entwicklungsingenieur Hardware-Entwicklung

Haluaisimme mielellämme vierailla kauniissa toimipaikassanne, mutta laadun kannalta meillä ei ole syytä vierailla siellä

Einkäufer Hardware-Entwicklung

Steckverbinder ept-tuotteet One27 – 1,27 mm SMT

+49 8861 2501 0

Sisältö
