Paineistettava pistokeliitin Paineistettavat liittimet vaativiin ja likaisiin olosuhteisiin

jopa 10 kertaa luotettavampi kuin SMT-juotosliitos
jopa 10 kertaa luotettavampi kuin SMT-juotosliitos

Paineistettavat liittimemme: Kestäviä ja vikasietoisia

Liittimien puristusliitoksessa ( press-fit-tekniikka ) puristetaan piirilevyn reikään ( läpipinnoitettu reikä ) liitin ( press-fit-pinni ), jonka lävistäjä on suurempi kuin reiän halkaisija. Tällöin liittimen kärki ( press-fit-alue ) on joustava, jotta piirilevy ei väänny puristusprosessin aikana fyysisten voimien vaikutuksesta. Tuloksena syntyy liitos ( kylmähitsaus ) liittimen kärjen ( kosketinnasta ) ja metalloidun piirilevyn reiän välille, joka on erityisen kestävä ja vikasietoinen myös vaativissa ympäristöissä.

Voit säästää kustannuksissa yksilöllisesti mukautettavien liittimien avulla. Erityissovelluksiin tarjoamme myös täysin uusia, yksilöllisiä ratkaisuja, jotka vastaavat tarkasti vaatimuksiasi.

tuotehaku: Painoliitosliittimemmeliitin

Nollaa valinta
Tuoteluettelo ( Painetun piirilevyn liittimet)

Räätälöidyt ratkaisut

press-fit-alue TCOM PRESS®

press-fit-tekniikka-tekniikkamme Tcom press® täyttää autoteollisuuden korkeat vaatimukset. Piirilevyn liitosten muodostamisessa keskitymme Einpress-tekniikkaan, jota hyödynnämme itse kehittämässämme ja menestyksekkäästi käytössä olevassa press-fit-alue Tcom press® -järjestelmässä. Valmistamme nykyään yli 5 miljardia press-fit-kosketinta vuodessa autoteollisuudelle.

TCOM PRESS® erottuu seuraavilla ominaisuuksilla:
  • Luotettavuus (jopa 10 kertaa luotettavampi kuin SMT-juotosliitos)
  • Laaja valikoima pintakäsittelyjä
  • Asiantuntemus vähäinen whisker-taipumus-ilmiön torjunnassa
  • Hyväksynnät OEM- ja Tier 1-valmistajilta
  • Materiaalien yhteensopivuus: Yhteensopivuus autoteollisuuden määräysten kanssa (esim. IMDS, RoHS)

Ilmainen whitepaper ”press-fit-tekniikka perusteet”

 Etsitkö yksityiskohtaista asiantuntemusta press-fit-tekniikka-tekniikasta? Lataa täältä ilmainen whitepaperimme,
jossa on kattavat tiedot press-fit-tekniikka-tekniikan perusteista.
press-fit-tekniikka:n avulla tuotamme erittäin kestävän ja likaa hylkivän piirilevyliitin, joka kestää tärinää, iskuja, kaasua, kosteutta, märkyyttä ja pölyä. Kestävät liitin piirilevyille, jotka on valmistettu press-fit-tekniikka -tekniikalla, tarjoavat kymmenkertaisen vikataajuus (FIT-arvo) verrattuna automaattisesti juotettuihin liitin piirilevyille. Niitä käytetään esimerkiksi turvatyynyjärjestelmissä, ABS- ja ESP-moduuleissa, koska signaalinsiirron ei saa missään olosuhteissa keskeytyä näissä sovelluksissa.
Miten? press-fit-tekniikka tuottaa pienellä sisäänpuristusvoima suurimman mahdollisen pitovoiman liitin ja piirilevyn välillä. Puristuksen yhteydessä press-fit-pinni, jonka diagonaali on suurempi kuin reiän halkaisija, puristetaan piirilevyn läpipinnoitettu reikä -aukkoon. press-fit-alue -liittimessä liittimen nasta on joustava, jotta piirilevy ei väänny puristusprosessin aikana fyysisten voimien vaikutuksesta. Tuloksena syntyy kylmähitsaus -liitos kosketinnasta ja metalloidun piirilevyn reiän välille: kaasutiivis, korroosionkestävä, matalaresistanssinen ja sähköä hyvin johtava mekaaninen liitos, joka soveltuu myös valukapselointi -käyttöön. Se on lisäksi määritelty standardissa DIN EN 60352-5, ja se säilyttää luotettavan kosketuksen myös erittäin suurissa mekaanisissa ja lämpökuormituksissa, kuten tärinässä, taivutuksessa, kosteudessa, pölyssä ja lämpötilan vaihteluissa, ja kestää jopa 200 G:n iskun aiheuttamia kiihtyvyyskuormituksia. G-voimat määrittelevät kuormituksia, jotka vaikuttavat ihmiskehoon, käyttöesineeseen tai ajoneuvoon nopeuden suuruuden ja/tai suunnan muutosten seurauksena. Vertailun vuoksi: paluun jälkeen maapallon ilmakehään avaruuskapseliin vaikuttaa noin 7 G:n suuruinen G-voima.
Motive Web Kurzbeschreibung Kontakt 1640x1195px
Onko kysyttävää?
Ota meihin yhteyttä!

Lähetä kysely lomakkeella

+49 (0) 8861 2501 0

sales@ept.de

press-fit-tekniikka (painotekniikka): Toimintaperiaate

ept einpresstechnik
press-fit-tekniikka

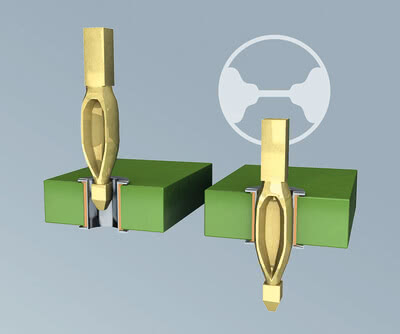

press-fit-tekniikka-tekniikka muodostetaan sähköinen yhteys liittimen (liitin) ja piirilevyn välille painamalla liittimen nasta (Pin) läpivientireiän läpi.

press-fit-tekniikka-tekniikka perustuu yksinkertaiseen periaatteeseen:
kosketinnastan press-fit-alue-alueen poikkileikkauksen diagonaali on suurempi kuin metalloidun piirilevyn reiän. Paineistuksen yhteydessä syntyvä muodonmuutos vaimenee kosketinnasta joustavan alueen ansiosta. Siksi piirilevyn holkki muodonmuuttuu vain hyvin vähän. Paineistuksen yhteydessä syntyy kylmähitsaus kosketinnasta ja metalloidun piirilevyn reiän välille: kaasutiivis, korroosionkestävä, matalaresistanssinen ja sähköä hyvin johtava mekaaninen liitos. Se pysyy luotettavana ja vakaana myös erittäin suurissa mekaanisissa ja lämpökuormituksissa, kuten tärinässä, taivutuksessa ja voimakkaissa lämpötilanvaihteluissa.

Suosittelemme puristusprosessin aikana prosessia seuraavaa valvontaa: voima-matkavalvonta ja kameravalvonta mahdollistavat liitoskohdan arvioinnin.

Hyväksi todetun puristustekniikan (press-fit-tekniikka) ja Tcom press® -puristusalueen (press-fit-alue) lisäksi ept tarjoaa myös monia muita liitäntätekniikan (liitäntätekniikka) vaihtoehtoja. Olipa kyseessä sitten juotetut läpivientiliitokset (läpireikäjuotos), THR tai SMT – meillä on sopiva ratkaisu jokaiseen sovellukseen.

press-fit-tekniikka (paineistustekniikka): Tämä on otettava huomioon

LP mit Leiterbahnen Verarb FREI2
Johdinvedos press-fit-tekniikka

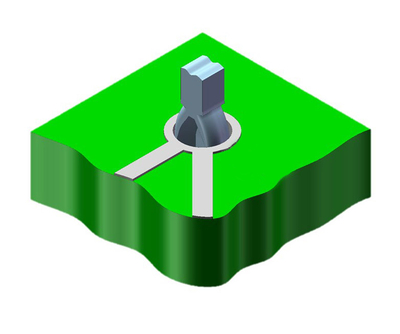

press-fit-tekniikka-tekniikkaa on helppo käyttää, kun noudatetaan spesifikaatiota. Tässä neljä parametria on keskeisessä roolissa: poraushalkaisija
i ja metalloidun painoreiän halkaisija, kupariholkin paksuus painoreiässä sekä piirilevyn pinta.

Jos piirilevylle on tarkoitus sijoittaa sekä SMD-komponentteja että painoliitosliittimiä (Einpress-liitin), on noudatettava tiettyä järjestystä:
ensin on asennettava komponentit, joissa on juotosliitäntät. Kun kaikki komponentit on juotettu piirilevylle sopivalla menetelmällä, voidaan siirtyä press-fit-liittojen asennukseen. Tämä järjestys on tärkeä: prosessijärjestyksen kääntäminen aiheuttaisi press-fit-liittomaille suuren lämpökuormituksen. Tämä johtaisi (hallitsemattomaan) jälkijuottumiseen press-fit-alueella (press-fit-alue), minkä seurauksena ehjää kaasutiivistä aluetta ei voitaisi enää taata.

Lisäksi on huomioitava oikea etäisyys piirilevyn reunasta ja herkistä elektroniikkakomponenteista (esim. keraamisista komponenteista) sekä johdinvedosten liitännät. Vähimmäisetäisyyden noudattaminen estää piirilevymateriaalin tai elektronisten komponenttien vaurioitumisen ”press-fit-alue” aiheuttaman voiman vaikutuksesta sekä piirilevyn kerrosten tuhoutumisen.

press-fit-tekniikka (painotekniikka): edut

  • Kestävin ja luotettavin liitäntätekniikka
  • Kestävä kestävyys
  • Kaasutiivis liitos
  • Suuret pitovoimat
  • Ei juotosvirheitä, juotosainejäämiä tai vastaavia
  • Ei erillistä puhdistusta tarvita
  • Kierrätys mahdollista
  • yksinkertaisella puristamisella Tehokas ja kustannustehokas asennusprosessi
  • Ihanteellinen piirilevyjen maalauksessa / koko kokoonpanon valukapselointiissa

press-fit-tekniikka (puristustekniikka): ept:n tarjonta autoteollisuudelle

Valmistamme vuosittain useita miljardeja liittimiä autoteollisuuden eri aloille ja käyttötarkoituksiin. Puristusalueemme kattavat nauhan paksuudet 0,2–1,2 mm ja reikien halkaisijat 0,56–2,0 mm tai täysin asiakkaan toiveiden mukaisesti.
