Miten kaksipuolinen liitäntä toimii? Mitä tiedonsiirtonopeuksia Zero8-liittimillä voi saavuttaa? Mitä etuja suljetusta suojausratkaisusta on? Kuinka joustavasti laitteiden suunnittelu on mahdollista Zero8-liittimillä?
Löydät vastaukset kysymyksiisi tästä lyhyestä animaatiovideosta. Katso se heti täältä (tai YouTubesta)!
ScaleX-tekniikkaa hyödyntävien 0,8 mm:n SMT-liittimien ominaisuudet

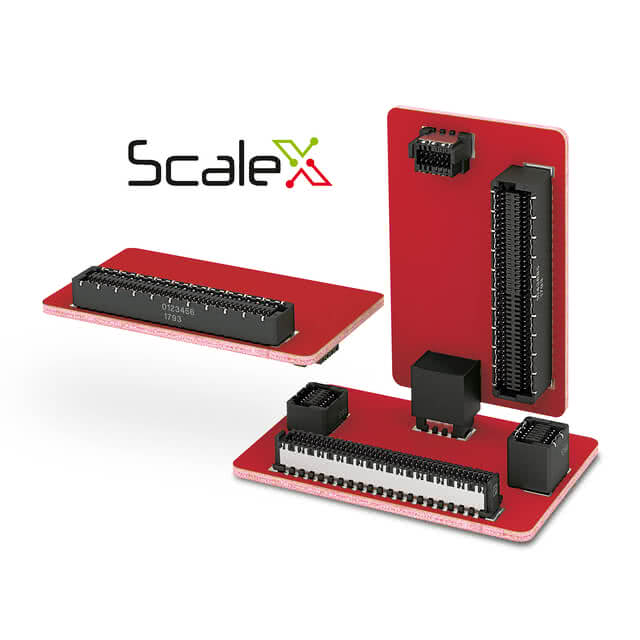

ScaleX – tämä tuotemerkki edustaa kaksipuolista, kestävää kosketintekniikkaa joustavasti skaalautuvassa liitinjärjestelmässä.
Zero8-sarjan jousikontaktiliittimemme tarjoavat ScaleX:n ansiosta erityisen luotettavan kosketuksen. Siksi ne sopivat erinomaisesti vaativiin teollisuuden sovelluksiin. Jopa jatkuvat rasitukset, kuten tärinät ja iskut, eivät ole ongelma näille korkealaatuisille saksalaisille liittimille. Samalla saat täyden joustavuuden board-to-board-liittimien skaalautuvuuden ansiosta.
Zero SMT -liitin
Yhteenveto yksityiskohdista
kiertymissuoja
pistokkeen ja pistorasian oikeaa liittämistä varten
Asennusviistot
keskipiste- ja kulmapoikkeamien kompensoimiseksi liitettäessä
Yhtenäisen valssauspinnan ja korkealaatuisten pintojen ansiosta liitin kestää 500 kytkentäsykliä
Suojatut yhteystiedot
Optimoitu kosketin- ja kotelogeometria vähentää kosketinten vaurioitumista
Tietovirta
HF-optimoitu liitinrakenne takaa 16 Gbit/s:n tiedonsiirtonopeuden
EMC-suojaus
Kaksipuolinen suojaus takaa erinomaisen sähkömagneettisen yhteensopivuuden, mikä varmistaa optimaalisen signaalin eheyden teollisuusympäristössä
toleranssin kompensointi
Korkea luotettavuus suuren toleranssin kompensoinnin ansiosta
Sukupuolineutraali liitäinjärjestelmä: kaksipuolinen liitäntä takaa parhaan mahdollisen liitäntävarmuuden SMT-liittimissä

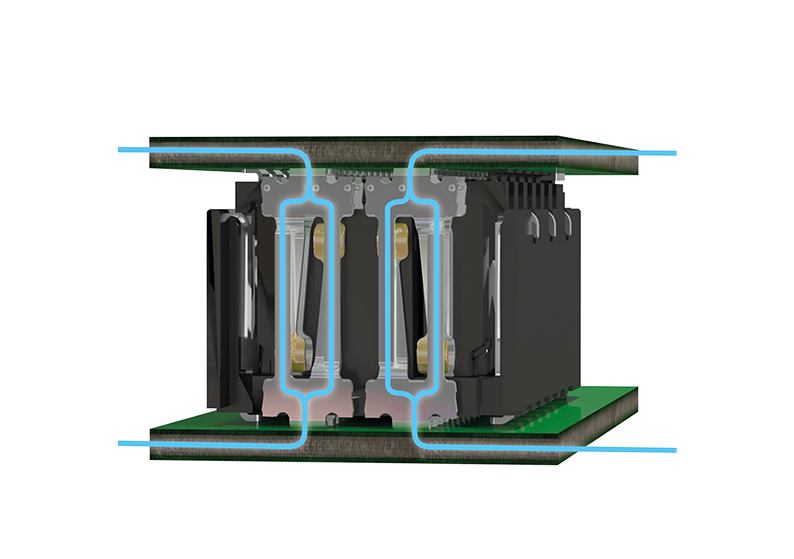

Toisin kuin perinteisissä SMD-liittimissä, joissa kosketus muodostetaan veitsi- ja jousikoskettimella, suojatussa Zero8-piirilevyliittimessämme on sekä veitsi- että jousikosketin jokaisessa liittimessä (pistoke tai pistorasia). Tämän luotettavan liitäntätekniikan ansiosta tämä 0,8 mm:n välin liitin takaa kaksinkertaisen kosketuksen yhdellä nastalla ja tarjoaa korkean redundanssin ja siten parhaan mahdollisen kosketusvarmuuden. Näin sukupuolineutraali kosketinjärjestelmä takaa turvallisen, kestävän ja kaasutiiviin kosketuksen ulkoisista vaikutuksista, kuten iskuista, tärinästä, lämpösykleistä ja haitallisista kaasuista, huolimatta. Zero8-liittimen sukupuolineutraalin kosketinjärjestelmän ansiosta liitetyllä tilalla on erittäin suuri 0,4 mm:n toleranssivara, mikä tekee liittimestä erityisen skaalautuvan.
Eristyskotelon geometria on lisäksi suunniteltu siten, että koskettimet uppoavat eristyskappaleeseen ja ovat siten suojattuja niin, että koskettimien vaurioituminen on käytännössä mahdotonta. Lisäksi geometria estää luotettavasti koskettimien virheellisen liittämisen toisiinsa.
Joustavat piirilevyjen väliset etäisyydet: Sopivat piirilevyliittimet kaikkiin tarpeisiin
Piirilevyliittimemme ovat kestäviä ja takaavat erinomaisen toleranssien kompensoinnin. SMT-liittimet mukautuvat yksilöllisiin tarpeisiisi sekä asennuksen aikana että kytkettynä. Liittimet sietävät jopa virheellisen käytön. Mitä tahansa suunnitteletkin, Zero8-liittimiin voit luottaa.

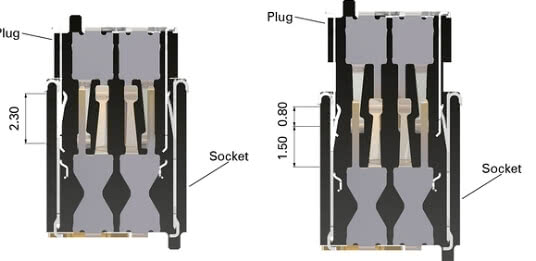

Valmistaja ept:n moninapaisia liittimiä ei tarvitse kytkeä ääriasentoon asti. 2,3 mm:n liitosvälin ansiosta ept-liittimet sopivat täydellisesti sovelluksiisi. Pistoke ja pistorasia voidaan kytkeä toisiinsa 1,5 mm:n liitosvälin sisällä ilman, että se vaikuttaa tiedonsiirtoon. Tarpeen mukaan piirilevyjen väliset etäisyydet voidaan toteuttaa 6,00–21,00 mm:n välillä.
Kun liitin työnnetään pohjaan asti, saavutetaan pienin mahdollinen piirilevyjen välinen etäisyys. Suurimman mahdollisen etäisyyden saavuttamiseksi työnnä pistoke ja pistorasia toisiinsa vain 0,8 mm:n syvyyteen. Tämä kosketuspinta riittää jo takaamaan nopean ja luotettavan liitoksen.
PICMG Modblox7 -standardin mukainen Zero8-piirilevyliitin
ModBlox7 kuvaa modulaarisen Box-PC:n perusmäärityksiä, joka koostuu erilaisista toiminnallisista moduuleista, kuten prosessorista, virtalähteestä ja I/O-liitännöistä. Tämä uusi, valmistajariippumaton standardi mahdollistaa käyttäjille yhteentoimivien toiminnallisten yksiköiden avulla laajan valikoiman laiteyhdistelmiä modulaarisessa suunnittelussa. PICMG®:n tavoitteena oli myös alentaa kustannuksia ja edistää kestävyyttä. PICMG®:n uusi spesifikaatio kattaa sekä mekaniikan ja modulaariset toiminnalliset yksiköt että sähköisen liitännän ennalta määritellyllä pinout-liittimellä.
Box-PC koostuu kotelosta, yhdestä tai kahdesta virtalähteestä sekä yhdestä tai kahdesta CPU:sta, joissa kussakin on enintään neljä PCI-Express- ja enintään kahdeksan USB-pohjaista I/O-liitäntää. Jokainen moduuli voi puolestaan sisältää yksikön monimutkaisuudesta riippuen enintään kolme päällekkäistä piirilevyä. Box-PC:n mitat on määritelty sekä korkeuden että syvyyden osalta. Etuleveyden vaihtelu riippuu sen sijaan yksiköiden lukumäärästä. Nämä voivat puolestaan koostua yhdestä tai useammasta niin sanotusta 1,4 tuuman korttipaikasta. Kaksitoista korttipaikkaa voidaan näin rivittää yhteen enintään 16,8 tuuman leveyteen asti. Modulaarisen laitteen kokoonpanon
standardissa kiinnitetään luonnollisesti erityistä huomiota yksittäisten moduulien sähköiseen ja mekaaniseen liitäntään liittimien avulla. Box-PC:iden käyttöolosuhteiden mukaisesti Zero8 on SMT-tekniikalla toteutettu nopea liitin, joka erottuu paitsi asennuksen aikana osoittamastaan valtavasta kestävyydestä myös suurista toleransseista käytön aikana sekä erinomaisesta kestävyydestä epäsuotuisissa ympäristöolosuhteissa. Koska joissakin sovelluksissa on tarpeen varmistaa vikasietoisuus redundanssin avulla käyttämällä toista liitintä, on lisäksi oltava mahdollista käyttää useita liittimiä samanaikaisesti yhdellä piirilevyllä. Tämä vaatii suurta siirtymän kompensointia liitettäessä sekä toleransseja käytön aikana. Piirilevyliitin Zero8 täyttää kaikki nämä ominaisuudet.
Piirilevyliittimet: EMC-suojaus takaa parhaan mahdollisen piirilevyliitännän laadun
Asennustiheyden kasvaessa kasvaa myös riski keskinäisestä sähkömagneettisesta häiriöstä. Tämän estämiseksi käytetään suojattuja liittimiä, joilla on parempi sähkömagneettinen yhteensopivuus (EMC). EMC on ratkaisevan tärkeää sähköisten komponenttien ja sovellusten häiriöttömälle toiminnalle.
Zero8-levy-levy-liittimemme erottuvat kaksipuolisesta suojauksesta, joka takaa optimaaliset EMC-arvot. Tämä takaa häiriöttömän tiedonsiirron käytännössä missä tahansa ympäristössä. Käytetty suojausmateriaali sopii erityisesti komponentteihin, joille asetetaan korkeat sähkömagneettisen yhteensopivuuden vaatimukset. Näin taataan enintään 10 picohenryn kytkentäinduktanssi. Tämä tekee Zero8-tuoteperheen piirilevyliittimistä optimaalisen valinnan Industry 4.0 -sovelluksiin ja esineiden internetiin.

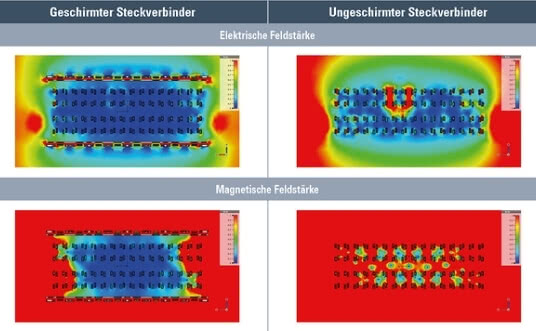

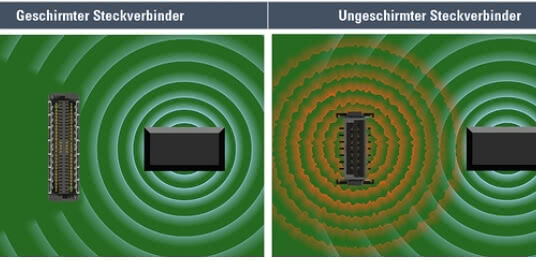

Laaja-alainen suojauskonsepti johtaa häiriövirrat luotettavasti maayhteyteen molemmilla piirilevyillä olevien moninkertaisten liitäntöjen kautta. Sähkö- ja magneettikentän voimakkuuden vaikutukset piirilevyjen liittimiin voidaan simuloida havainnollisesti kytkentäinduktanssin avulla. Päinvastaisessa tilanteessa, jossa liitin voisi toimia häiriölähteenä, viereiset komponentit ja osat suojataan tehokkaasti.
Etsitkö suojattua SMT-liitintä, joka on kestävä ja luotettava? Ja mieluiten vielä skaalautuva juuri sinun tarpeisiisi?
Zero8-piirilevyliittimien tuoteperheemme, jonka väli on 0,8 mm, on kehitetty vaativiin teollisuussovelluksiin ja tarjoaa samalla parhaan skaalautuvuuden.

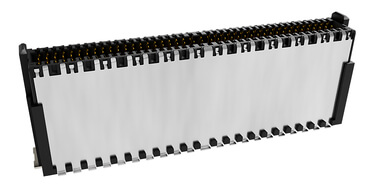

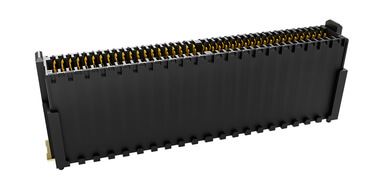

Mukauta SMT-liittimien muoto, napamäärä ja pinoamiskorkeus vapaasti yksilöllisten vaatimustesi mukaan. Piirilevyliittimemme takaavat 16 Gbit/s:n tiedonsiirtonopeuden. Piirilevyliitäntä voidaan toteuttaa rinnakkaisena, suorakulmaisena tai vaakasuorana. Tarjoamme pistorasioita ja pistokkeita matala-, keski- ja korkeaprofiilisina sekä kulmikkaina malleina, ja pistoke on saatavana myös x-korkeaprofiilisena mallina.
Zero8-piirilevyliittimien eri korkeuksien ansiosta voit saavuttaa piirilevyjen väliset etäisyydet 6,00–21,00 mm. Ept-liittimiä on saatavana 12-napaisista 80-napaisiin malleihin. Eikä siinä vielä kaikki: myös suojauksessa on valinnanvaraa! Haluatko suojauksen molemmille liittimille vai vain toiselle? Päätös on sinun. Kaikki Zero8-liittimet ovat joka tapauksessa keskenään yhteensopivia ja vapaasti yhdisteltävissä riippumatta siitä, valitsetko suojaamattomat vai suojatut liittimet.
UKK: Kysymyksiä ja vastauksia Zero8 SMT-piirilevyliittimistä
Miten Zero8 SMT-piirilevyliittimiä voidaan käsitellä?Millä tavoin piirilevyt voidaan liittää toisiinsa Zero8 SMT-liittimillä?Mitä virtoja Zero8-liittimillä voidaan siirtää?Millä tavoin uusi liitäntäkonsepti erottuu muista?Mitä ScaleX-tekniikka tarkoittaa?Mille tiedonsiirtonopeuksille Zero8 SMT -liittimet sopivat?Mihin sovelluksiin suojattu malli sopii?Korjaako Zero8:n liitäntäratkaisu sovelluksessani esiintyviä toleransseja?
Miten Zero8 SMT-piirilevyliittimiä voidaan käsitellä?
Zero8-liitinjärjestelmä valmistetaan pintaliitostekniikalla (SMT) ja juotetaan siten suoraan piirilevyille. Liittimet toimitetaan tavallisesti nauhakela-pakkauksessa, mikä mahdollistaa täysin automaattisen käsittelyn pick-and-place-laitteilla. Zero8-liittimien pohjassa olevat paikannustapit takaavat tarkan sijoittelun piirilevylle. ept takaa lisäksi kontaktien koplanaarisuuden enintään 0,1 mm:n tarkkuudella, mikä varmistaa prosessin luotettavan juottamisen käsittelyn aikana.
Millä tavoin piirilevyt voidaan liittää toisiinsa Zero8 SMT-liittimillä?
Zero8-liittimien eri mallit mahdollistavat piirilevyjen liittämisen rinnakkaisjärjestelyssä, jossa pinojen korkeus on 6–21 mm, sekä vaakasuorassa tai suorakulmaisessa järjestelyssä.
Mitä virtoja Zero8-liittimillä voidaan siirtää?
Laadukkaan kupariseoksen ja erinomaisen johtavuuden ansiosta 50-napaisessa liittimessä on mahdollista saavuttaa jopa 1,7 A:n virta 20 °C:n ympäristölämpötilassa. Nämä arvot saavutetaan yleensä liittimissä, joiden ruudukkomitta on vähintään 1,27 mm.
Millä tavoin uusi liitäntäkonsepti erottuu muista?
Jokainen liitinpari (pistoke tai pistorasia) sisältää sekä terä- että jousikoskettimen. Tämä kaksoiskosketus takaa turvallisen ja kaasutiiviin liitoksen teollisessa ympäristössä ja kestää ulkoisia vaikutuksia, kuten iskuja, tärinää, lämpösyklejä, haitallisia kaasuja jne. Kosketuspinta on tasainen ja korkealaatuinen, mikä takaa vähintään 500 liitäntäkertaa ja vähentää pinnan kulumista mikroliikkeiden yhteydessä.
Mitä ScaleX-tekniikka tarkoittaa?
ScaleX-teknologiamerkki kuvaa liitinjärjestelmän skaalautuvuutta sovelluksissa sekä kosketinteknologian etuja:
Luotettavat mekaaniset ja sähköiset liitännät kaksipuolisen kosketinjärjestelmän ansiosta
Joustava laitesuunnittelu: erilaisia napamääriä, rakenteita ja pinoamiskorkeuksia, joissa on erinomainen liitännän varmuus
Monipuolisuus: Board-to-board-liittimet suojatuissa ja suojaamattomissa versioissa
Kestävyys: liitäntätekniikka, joka kompensoi suuria toleransseja ja suojaa koskettimia
Tiedonsiirtonopeudet jopa 16 Gbit/s: valinnaisesti suljetulla suojausratkaisulla korkeaa EMC-suojausta varten
Mille tiedonsiirtonopeuksille Zero8 SMT -liittimet sopivat?
Zero8-liitinjärjestelmällä 16 Gbit/s:n nopeudella suoritetuissa simulaatioissa signaalin eheys on erinomainen. S-parametrit voidaan toimittaa sovellussimulaatioitanne varten. Ottakaa meihin yhteyttä osoitteeseen sales@ept.de
Mihin sovelluksiin suojattu malli sopii?
Suojauskonsepti takaa optimaalisen sähkömagneettisen yhteensopivuuden (EMC) teollisessa käytössä ja sopii kaikille laitteille, joissa on sisäinen nopea tiedonsiirto ja jotka luokitellaan häiriölähteiksi ja/tai häiriönvaimentimiksi: taajuusmuuttajat, virtalähteet, UPS-laitteet, sähkökäytöt, kytkinlaitteet, ohjauslaitteet, IO-järjestelmät, lääketieteelliset laitteet, mittaustekniikka, viestintäjärjestelmät, verkkotekniikka, anturit, videolähetyslaitteet.

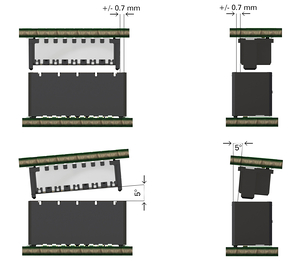

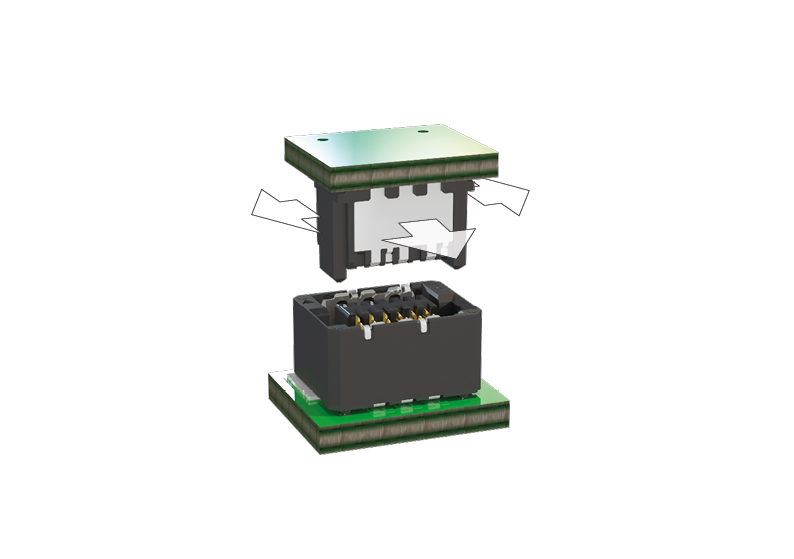

Uusi liitäntäratkaisu takaa suuren toleranssien kompensoinnin asennuksen aikana (kulman poikkeama enintään 5°, keskipisteen poikkeama ± 0,7 mm) ja kompensoi myös liitettyinä laitteiden omat toleranssit, jotka ovat ± 0,4 mm x- ja y-suunnissa sekä 1,5 mm z-suunnassa.
