flexilink-piirilevyliitin
flexilinkjumper on monipuolisesti käytettävä, ei-pistokkeellinen piirilevyliitin, joka vakuuttaa tilaa säästävällä rakenteellaan ja samalla suurella virrankantokyvyllä, joka on 11 ampeeria nastoa kohti.
Kuten flexilinkjumper-mallissa, myös flexilinkb-t-b takaa puristustekniikan ansiosta luotettavan kosketuksen mekaanisten rasitusten, kuten iskujen ja tärinän, aikana.
Suodattimet
levy-levy

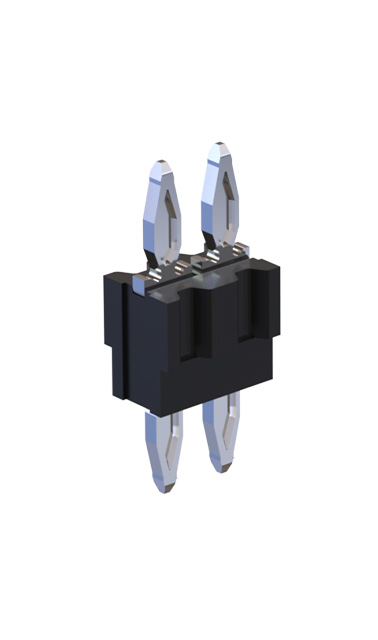

flexilink b-t-b, 5 mm:n korkeus Tuotenro. 990-52XNN050-110
5 mm:n korkeus, kaksivaiheista puristusprosessia varten, 1–3 kosketinjonoa, Tilan ja kustannusten säästö, korvaa välikappaleet, Tuotenumerokoodi: X = rivien lukumäärä, NN = napojen lukumäärä / rivi, Kyselyjen osalta ottakaa yhteyttä myyntiosastoomme.
Rinnakkainen
Press-fit-tekniikka
Teho
Kestävä

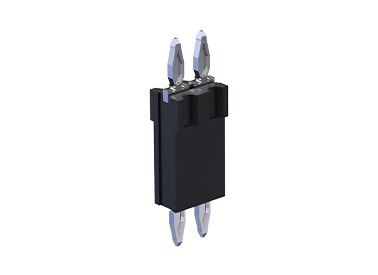

flexilink b-t-b, 10 mm:n korkeus Tuotenro. 990-52XNN100-110
10 mm:n korkeus, kaksivaiheista puristusprosessia varten, 1–3 kosketinjonoa, Tilan ja kustannusten säästö, korvaa välikappaleet, Tuotenumerokoodi: X = rivien lukumäärä, NN = napojen lukumäärä / rivi, Kyselyjen osalta ottakaa yhteyttä myyntiosastoomme.
Rinnakkainen
Press-fit-tekniikka
Teho
Kestävä

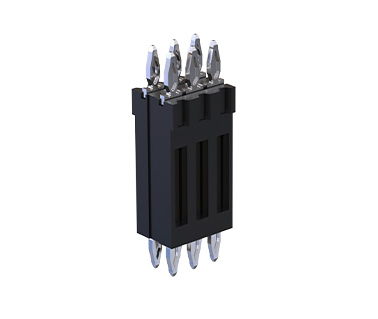

flexilink b-t-b, korkeus 15 mm Tuotenro. 990-52XNN150-110
15 mm:n korkeus, kaksivaiheista puristusprosessia varten, 1–3 kosketinjonoa, Tilan ja kustannusten säästö, korvaa välikappaleet, Tuotenumerokoodi: X = rivien lukumäärä, NN = napojen lukumäärä / rivi, Kyselyjen osalta ottakaa yhteyttä myyntiosastoomme.
Rinnakkainen
Press-fit-tekniikka
Teho
Kestävä

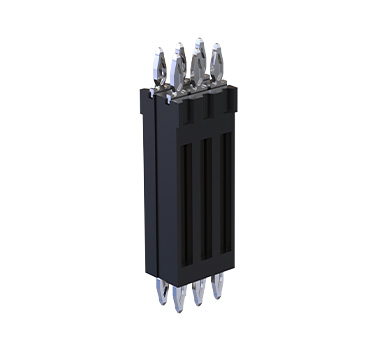

flexilink b-t-b, 20 mm:n korkeus Tuotenro. 990-52XNN200-110
20 mm:n korkeus, kaksivaiheista puristusprosessia varten, 1–3 kosketinjonoa, Tilan ja kustannusten säästö, korvaa välikappaleet, Tuotenumerokoodi: X = rivien lukumäärä, NN = napojen lukumäärä / rivi, Kyselyjen osalta ottakaa yhteyttä myyntiosastoomme.
Rinnakkainen
Press-fit-tekniikka
Teho
Kestävä
flexilink b-t-b, 25 mm:n korkeus Tuotenro. 990-52XNN250-110
25 mm:n korkeus, kaksivaiheista puristusprosessia varten, 1–3 kosketinjonoa, Tilan ja kustannusten säästö, korvaa välikappaleet, Tuotenumerokoodi: X = rivien lukumäärä, NN = napojen lukumäärä / rivi, Kyselyjen osalta ottakaa yhteyttä myyntiosastoomme.
Rinnakkainen
Press-fit-tekniikka
Teho
Kestävä
hyppääjä

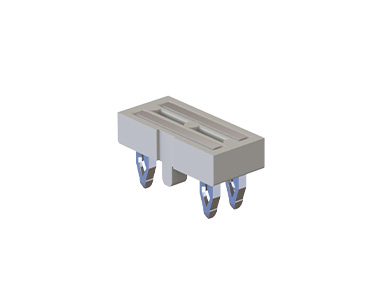

flexilink-hyppyjohdin, 2 liitintä Tuotenro. 991-500200-11
2 kontaktia, 11 A virrankantokyky, vähäinen tilantarve, helppo asennus ilman juottamista, asennettavissa joustavasti 2 tai 4 mm:n välein
Vaakasuora
Press-fit-tekniikka
Teho

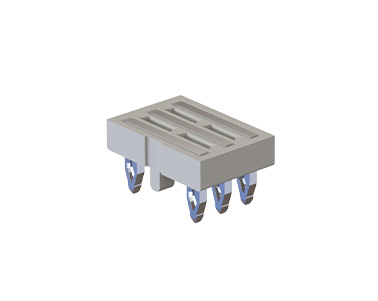

flexilink-hyppyjohdin, 3-napainen Tuotenro. 991-500300-11
3 yhteyshenkilöä, 11 A virrankantokyky, vähäinen tilantarve, helppo asennus ilman juottamista, asennettavissa joustavasti 2 tai 4 mm:n välein
Vaakasuora
Press-fit-tekniikka
Teho

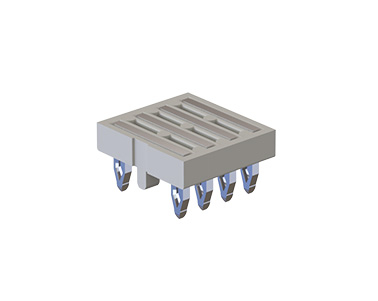

flexilink-hyppyjohdin, 4-napainen Tuotenro. 991-500400-11
4 liitintä, 11 A virrankantokyky, vähäinen tilantarve, helppo asennus ilman juottamista, asennettavissa joustavasti 2 tai 4 mm:n välein
Vaakasuora
Press-fit-tekniikka
Teho

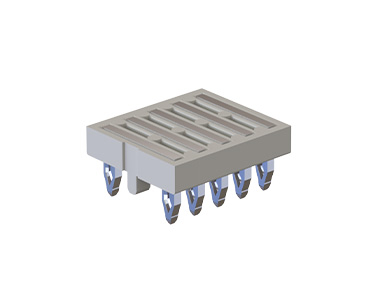

flexilink-hyppyjohdin, 5-napainen Tuotenro. 991-500500-11
5 yhteyshenkilöä, 11 A virrankantokyky, vähäinen tilantarve, helppo asennus ilman juottamista, asennettavissa joustavasti 2 tai 4 mm:n välein
Vaakasuora
Press-fit-tekniikka
Teho

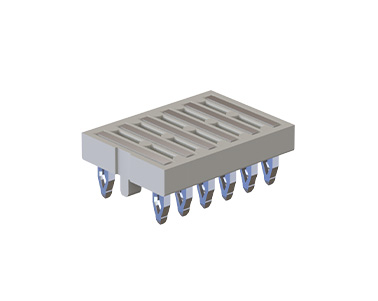

flexilink-hyppyjohdin, 6-napainen Tuotenro. 991-500600-11
6 yhteyshenkilöä, 11 A virrankantokyky, vähäinen tilantarve, helppo asennus ilman juottamista, asennettavissa joustavasti 2 tai 4 mm:n välein
Vaakasuora
Press-fit-tekniikka
Teho

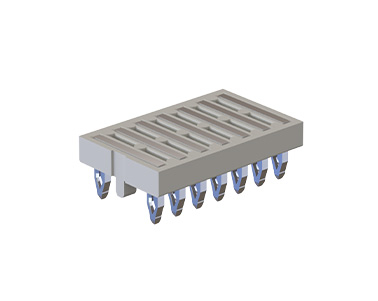

flexilink-hyppyjohdin, 7-napainen Tuotenro. 991-500700-11
7 yhteyshenkilöä, 11 A virrankantokyky, vähäinen tilantarve, helppo asennus ilman juottamista, asennettavissa joustavasti 2 tai 4 mm:n välein
Vaakasuora
Press-fit-tekniikka
Teho

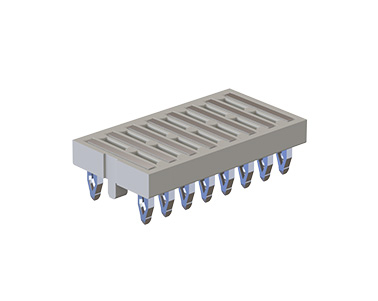

flexilink-hyppyjohdin, 8-napainen Tuotenro. 991-500800-11
8 yhteyshenkilöä, 11 A virrankantokyky, vähäinen tilantarve, helppo asennus ilman juottamista, asennettavissa joustavasti 2 tai 4 mm:n välein
Vaakasuora
Press-fit-tekniikka
Teho

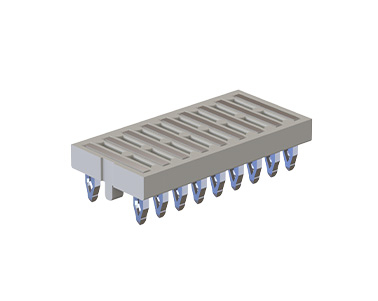

flexilink-hyppyjohdin, 9-napainen Tuotenro. 991-500900-11
9 yhteystietoa, 11 A virrankantokyky, vähäinen tilantarve, helppo asennus ilman juottamista, asennettavissa joustavasti 2 tai 4 mm:n välein
Vaakasuora
Press-fit-tekniikka
Teho

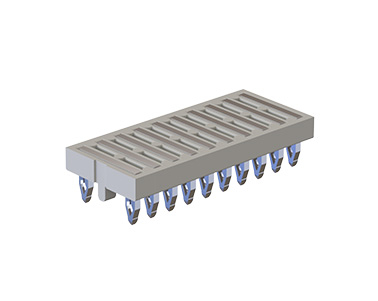

flexilink-hyppyjohdin, 10-napainen Tuotenro. 991-501000-11
10 yhteystietoa, 11 A virrankantokyky, vähäinen tilantarve, helppo asennus ilman juottamista, asennettavissa joustavasti 2 tai 4 mm:n välein
Vaakasuora
Press-fit-tekniikka
Teho

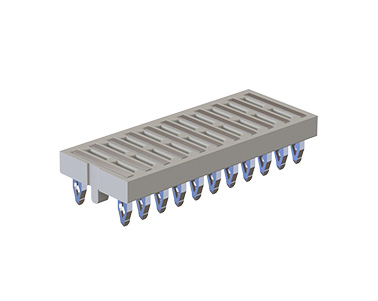

flexilink-hyppyjohdin, 11-napainen Tuotenro. 991-501100-11
11 yhteystietoa, 11 A virrankantokyky, vähäinen tilantarve, helppo asennus ilman juottamista, asennettavissa joustavasti 2 tai 4 mm:n välein
Vaakasuora
Press-fit-tekniikka
Teho
flexilink-hyppyjohdin, 12-napainen Tuotenro. 991-501200-11
12 yhteystietoa, 11 A virrankantokyky, vähäinen tilantarve, helppo asennus ilman juottamista, asennettavissa joustavasti 2 tai 4 mm:n välein
Vaakasuora
Press-fit-tekniikka
Teho

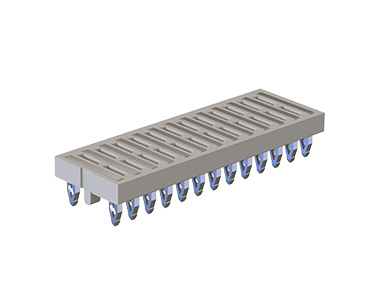

flexilink-hyppyjohdin, 13-napainen Tuotenro. 991-501300-11
13 yhteystietoa, 11 A virrankantokyky, vähäinen tilantarve, helppo asennus ilman juottamista, asennettavissa joustavasti 2 tai 4 mm:n välein
Vaakasuora
Press-fit-tekniikka
Teho

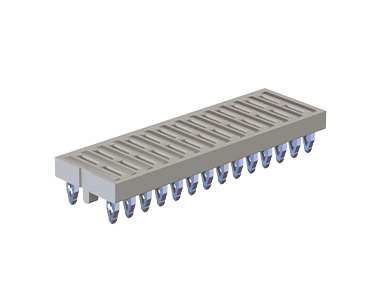

flexilink-hyppyjohdin, 14-napainen Tuotenro. 991-501400-11
14 yhteystietoa, 11 A virrankantokyky, vähäinen tilantarve, helppo asennus ilman juottamista, asennettavissa joustavasti 2 tai 4 mm:n välein
Vaakasuora
Press-fit-tekniikka
Teho

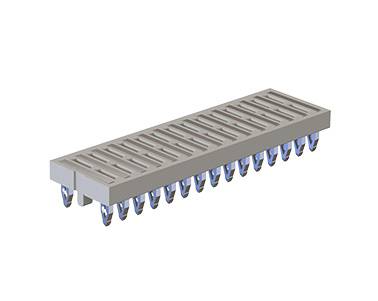

flexilink-hyppyjohdin, 15-napainen Tuotenro. 991-501500-11
15 yhteystietoa, 11 A virrankantokyky, vähäinen tilantarve, helppo asennus ilman juottamista, asennettavissa joustavasti 2 tai 4 mm:n välein
Vaakasuora
Press-fit-tekniikka
Teho
Muu napojen lukumäärä? Muut pinoamiskorkeudet? Vaihtoehtoiset kosketuspinnoitteet? Räätälöidyt vaihtoehdot? Viivekoskettimet?
flexilink: Yleiskatsaus
Painettavat piirilevyliittimet
Paineasennustekniikalla valmistettu kestävä flexilink-liitin on täydellinen valinta kestäviä liitäntöjä vaativiin sovelluksiin, joissa virrat ovat suuria.
Flexilink-liitintä on saatavana kahdessa versiossa: - flexilinkjumper
vaakasuuntaisiin
piirilevyliitäntöihin - flexilinkb-t-b rinnakkaisiin piirilevyliitäntöihin
Flexilink-liitintä on saatavana kahdessa versiossa: - flexilinkjumper
vaakasuuntaisiin
piirilevyliitäntöihin - flexilinkb-t-b rinnakkaisiin piirilevyliitäntöihin
flexilink-hyppyjohdin vaakasuuntaisiin piirilevyliitoksiin:
Se vakuuttaa tilaa säästävällä rakenteellaan ja samalla suurella virrankantokyvyllään. 1 millimetrin piirilevyväli ja vain 3,8 millimetrin tilantarve piirilevyllä mahdollistavat tilan maksimaalisen hyödyntämisen ja liittimen monipuolisen käytön, esimerkiksi LED-piirilevyjen ketjuttamiseen. Piirilevyliittimen korkeus on vain 2 millimetriä.
Se vakuuttaa tilaa säästävällä rakenteellaan ja samalla suurella virrankantokyvyllään. 1 millimetrin piirilevyväli ja vain 3,8 millimetrin tilantarve piirilevyllä mahdollistavat tilan maksimaalisen hyödyntämisen ja liittimen monipuolisen käytön, esimerkiksi LED-piirilevyjen ketjuttamiseen. Piirilevyliittimen korkeus on vain 2 millimetriä.

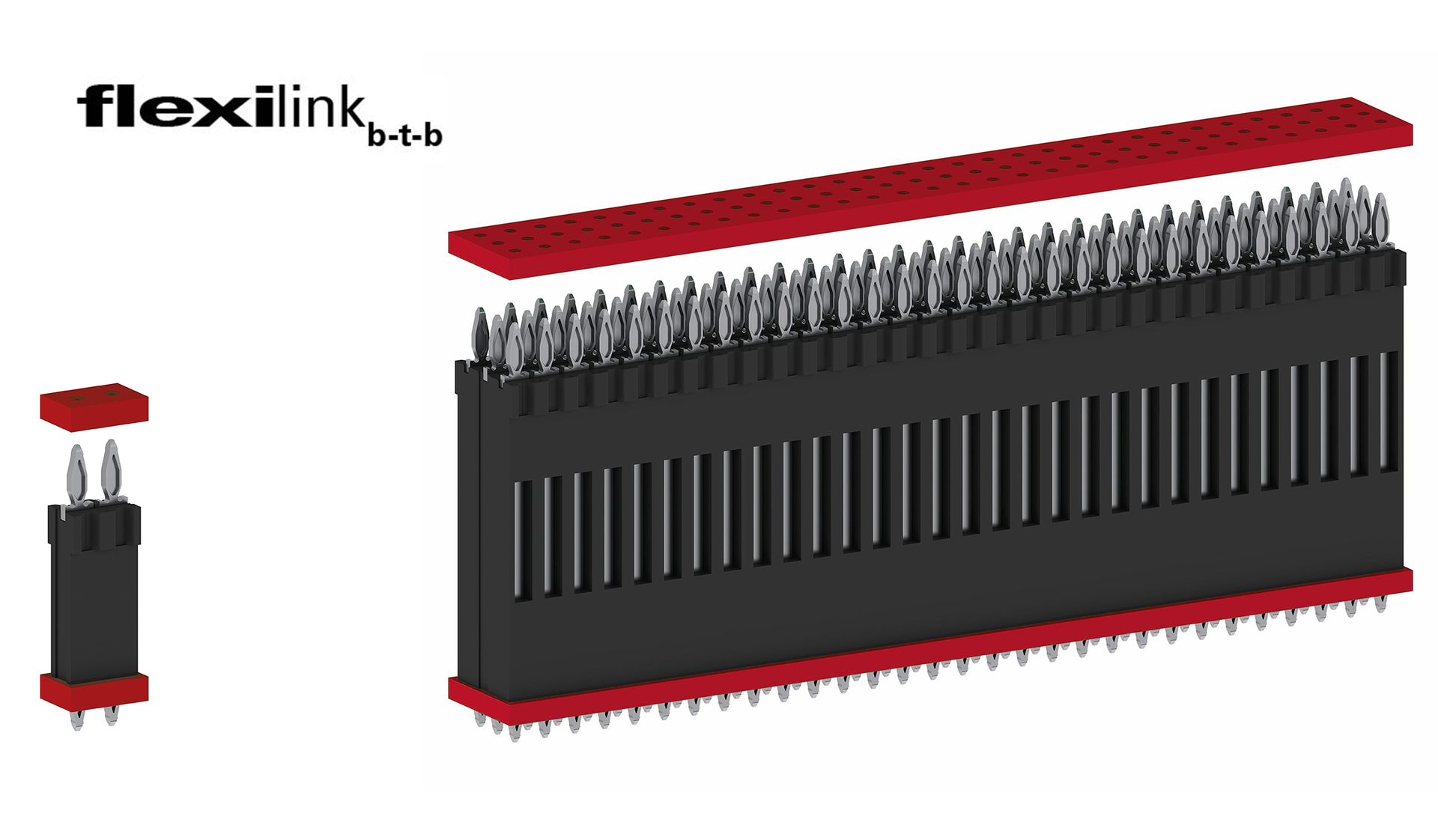

flexilinkb-t-b rinnakkaisiin piirilevyliitäntöihin: 2,54 mm:
n välin flexilinkb-t-b-liitin takaa laadukkaan piirilevyliitännän puristusasennuksella. Kaksipuolinen liitin on IHANTEELLINEN ratkaisu suurille kytkentävirroille, sillä mikään kosketinliitos ei rajoita virrankantokykyä.
Selkeä etu: vain yhdellä komponentilla muodostetaan sekä mekaaninen että sähköinen liitos. Välikappaleet ovat tarpeettomia – säästät siten paitsi tilaa piirilevyllä myös kustannuksia.
flexilinkb-t-b mukautuu toiveisiisi: voit valita flexilinkb-t-b:n piirilevyjen välisille etäisyyksille 5–25 millimetriä sekä yhdistellä erilaisia rivejä ja napamääriä keskenään.
n välin flexilinkb-t-b-liitin takaa laadukkaan piirilevyliitännän puristusasennuksella. Kaksipuolinen liitin on IHANTEELLINEN ratkaisu suurille kytkentävirroille, sillä mikään kosketinliitos ei rajoita virrankantokykyä.
Selkeä etu: vain yhdellä komponentilla muodostetaan sekä mekaaninen että sähköinen liitos. Välikappaleet ovat tarpeettomia – säästät siten paitsi tilaa piirilevyllä myös kustannuksia.
flexilinkb-t-b mukautuu toiveisiisi: voit valita flexilinkb-t-b:n piirilevyjen välisille etäisyyksille 5–25 millimetriä sekä yhdistellä erilaisia rivejä ja napamääriä keskenään.
Valmistamme sovellukseesi sopivat, yksilölliset liittimet.
Pyydä nyt yksilöllinen liitin
- muut napamäärät
- muut pinoamiskorkeudet
- vaihtoehtoiset kontaktipinnoitteet
Pyydä nyt yksilöllinen liitin

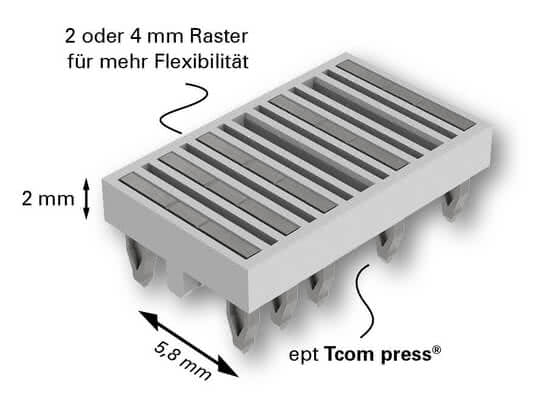

Flexilink-hyppyjohdon ominaisuudet
flexilinkjumper on monipuolisesti käytettävä, ei-pistokkeellinen piirilevyliitin, joka vakuuttaa tilaa säästävällä rakenteellaan ja samalla suurella virrankantokyvyllä, joka on 11 ampeeria nastaa kohti. Sen rasteriväli on säädettävissä 2 tai 4 millimetriin, ja se tarjoaa 2–15 kosketussiltaa. Tämä mahdollistaa piirilevyjen välisten etäisyyksien säätämisen täysin toiveidesi mukaan. Siksi se sopii erityisen hyvin sovelluksiin, kuten LED-nauhoihin rakennus-, automaatio- ja autoelektroniikassa. Se kestää erinomaisesti voimakkaita mekaanisia rasituksia, kuten iskuja ja tärinää. Vaativaa juotosprosessia ei tarvita – flexilinkjumper varmistaa puristustekniikan avulla kahden tai useamman piirilevyn helpon liitoksen.
Flexilink-hyppyjohdon ominaisuudet
- muuttuva rasteri 2–4 millimetriä
- 2–15 kontaktisiltaa
- jopa 11 A:n virrankantokyky per nasta
- Tila- ja kustannussäästöjä, korvaa välikappaleet –
- vain yksi komponentti liitoksessa
- kestää suuria mekaanisia kuormituksia, iskuja ja tärinää
- Juotosprosessin poistaminen puristamalla
- yksilöllisten piirilevyjen välin säätö mahdollista
- Puristusalue Tcom press®
Sovellukset
- LED-tekniikka rakennus-, automaatio- ja autoteollisuudessa,
- käyttötekniikka,
- anturitekniikka

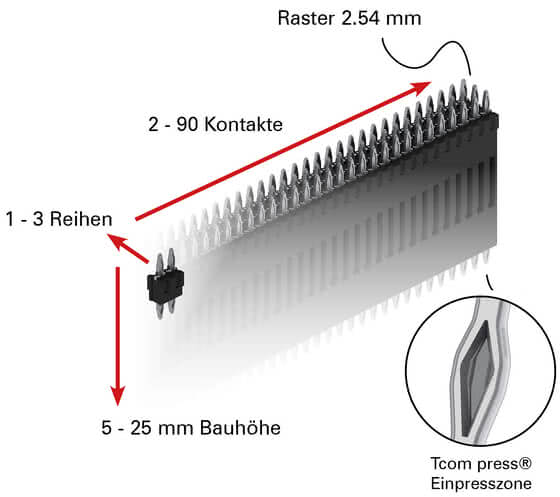

Flexilink B-T-B -piirilevyliittimen ominaisuudet
Aivan kuten flexilinkjumper-mallissa, myös flexilinkb-t-b takaa puristustekniikan ansiosta luotettavan kosketuksen mekaanisten rasitusten, kuten iskujen ja tärinän, aikana. flexilinkb-t-b voidaan mukauttaa joustavasti sovellukseesi: Määritä flexilinkb-t-b:n korkeus, rivien lukumäärä ja liittimet. Yksi–kolme kontaktiriviä, kaksi–yhdeksänkymmentä nastaa ja piirilevyjen väliset etäisyydet 5–25 millimetriä ovat mahdollisia. Jokaisen nastan virrankantokyky on jopa 11 ampeeria. Siten flexilinkb-t-b sopii erityisen hyvin suurvirta-sovelluksiin ja saavuttaa maksimaalisen suorituskykynsä tavallisissa sovelluksissa, joissa käytetään paksua kuparipiirilevyä.
Ominaisuudet b-t-b
- jopa 11 A:n virrankantokyky per nasta
- 2–90 kosketinta
- 5–25 mm:n korkeus
- 1–3 riviä
- Tila- ja kustannussäästöjä, korvaa välikappaleet –
- vain yksi komponentti liitäntää varten kestää
- suuria mekaanisia rasituksia iskujen ja tärinän aikana
- ei vaadi juottamista – puristustekniikka Tcom
- press® -puristusalue
Sovellukset
Työstökoneet
Maataloustekniikka
Autoteollisuus
Sisälogistiikka
Nosto- ja nosturitekniikka
Käyttötekniikka
Maataloustekniikka
Autoteollisuus
Sisälogistiikka
Nosto- ja nosturitekniikka
Käyttötekniikka
UKK: Kysymyksiä ja vastauksia flexilink-piirilevyliittimistä
Voiko Flexilink-liittimen puristaa myös paksumpaan kuparipohjaan? Miksi flexilink-tuotteella on vähimmäistilausmäärä?
Voiko Flexilink-liittimen puristaa myös paksumpaan kuparipohjaan?
Kyllä, flexilink sopii erinomaisesti puristettavaksi paksukuparisiin piirilevyihin.
Miksi flexilink-tuotteella on vähimmäistilausmäärä?
Vähimmäistilausmäärät johtuvat suuresta neuvontatyömäärästä, koneiden monimutkaisesta tekniikasta sekä puristimen kalliista käyttöönottokustannuksista.
Suosittelut
Kunnioitamme asiakkaidemme toivetta luottamuksellisuudesta, joten emme mainitse seuraavassa lähteitä.
Takaamme kuitenkin varauksetta näiden lausuntojen aitouden.
Takaamme kuitenkin varauksetta näiden lausuntojen aitouden.
Ept:n flexilink-ratkaisun avulla pystyimme ratkaisemaan tilanpuutteen ja tuomaan uuden tuotteemme markkinoille aikataulun mukaisesti.
Ept:n kaasutiiviin puristusvyöhykkeen ansiosta pystyimme käyttämään flexilink-liitintä varmistaaksemme, ettei kosketuskatkoksia esiinny myöskään valetuissa kokoonpanoissa.
Flexilinkin avulla voimme toteuttaa juuri ne piirilevyjen väliset etäisyydet, joita tarvitsemme.
Olemme saaneet parhaat tulokset Flexilink-tuotteella äärimmäisissä isku- ja tärinäolosuhteissa suorittamissamme testeissä: Flexilink-nastojen ja piirilevyn läpivientiliitosten välisissä liitoskohdissa ei ilmennyt minkäänlaista yhteyskatkosta!
Flexilinkin ansiosta tarvitsemme vain yhden komponenttia kahden sijaan piirilevyjen luotettavaan liittämiseen.
