MicroTCA – virtaliittimet
MicroTCA® perustuu lähestymistapaan, jossa AdvancedMC™-moduulit liitetään suoraan takalevyyn. Tavoitteena on rakentaa pienempiä ja joustavampia järjestelmiä, jotka eivät ole riippuvaisia kantolevyistä tai AdvancedTCA®-standardista. MicroTCA® on tarkoitettu sovelluksiin, jotka eivät vaadi niin suurta laskentatehoa, mutta joissa pienet tilavaatimukset ja alhaiset kustannukset ovat etusijalla. Näin ollen sovellusalueita löytyy lisää keski- ja alatasoisista sovelluksista, esimerkiksi kuvankäsittelystä, lääketieteellisestä tekniikasta tai automaatiotekniikasta.
Ominaisuudet
- täyttää PICMG:n vaatimukset
Sovellukset
- Suurtehosovellukset
- Kuvankäsittely
- Lääketieteellinen tekniikka
- Automaatiotekniikka
MicroTCA: yleiskatsaus
Suodattimet
Teho

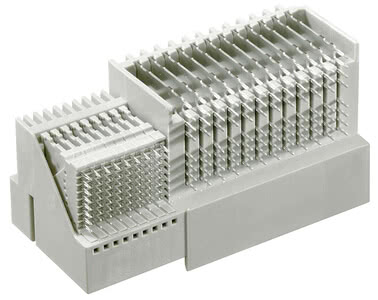

MTCA-tehomoduulin lähtö Tuotenro. 501-50096-183
Nastamäärä: 72 signaalinasta, 24 virtanasta, Liitäntätekniikka: puristusliitos, täyttää PICMG-vaatimukset
Suorakulmainen
Press-fit-tekniikka
Teho
Kestävä

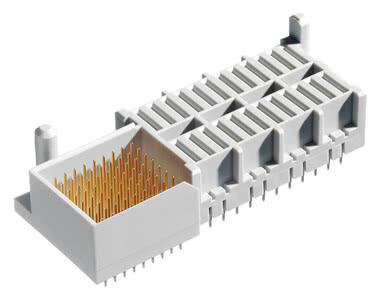

MTCA-virtalähde-takalevy Tuotenro. 502-50096-183
Nastamäärä: 72 signaalinasta, 24 virtanasta, Liitäntätekniikka: puristusliitos, täyttää PICMG-vaatimukset
Suorakulmainen
Press-fit-tekniikka
Teho
Kestävä
Muu napojen lukumäärä? Muut pinoamiskorkeudet? Vaihtoehtoiset kosketuspinnoitteet? Räätälöidyt vaihtoehdot? Viivekoskettimet?
Ominaisuudet

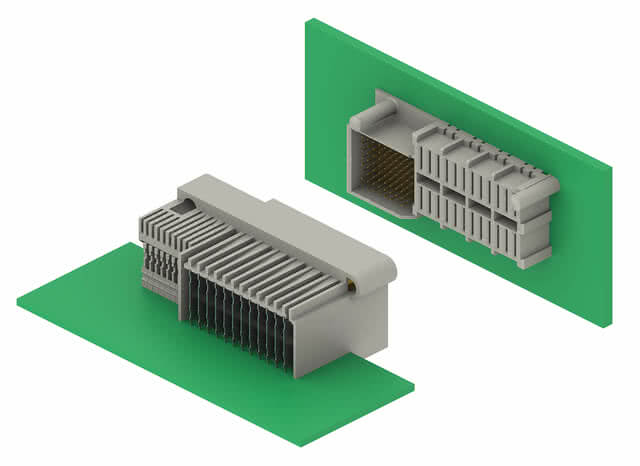

MicroTCA- ja AdvancedTCA-liittimet, jotka on asennettu puristustekniikalla, mahdollistavat suuren tiedonsiirtonopeuden. Puristaminen tapahtuu ongelmitta litteän levyn puristustekniikalla. Kun ATCA-järjestelmässä kulmikas AMC-liitin sijaitsee tytärkortilla, µTCA-järjestelmässä käytetään suoraa liitintä, joka sijaitsee suoraan takalevyllä.
Yhteenveto yksityiskohdista
AdvancedTCA® ja MicroTCA® – PICMG:n tekniset vaatimukset
AdvancedTCA® ja MicroTCA® ovat PICMG®:n kehittämiä standardeja, joiden tarkoituksena on tarjota standardoituja laitteistoratkaisuja kasvavan dataliikenteen ja uusien viestintäratkaisujen tarpeisiin.
AdvancedTCA® on suunnattu pääasiassa tietoliikennejärjestelmien infrastruktuuriin, jossa vaaditaan äärimmäistä käytettävyyttä. AdvancedTCA®:n avulla on mahdollista rakentaa modulaarisia järjestelmiä eri valmistajien komponenteista. Tämä tekniikka tarjoaa siten mahdollisuuden kehittää joustavia ja kustannustehokkaita laitteita nopeammin kuin aiemmin suljetuilla järjestelmillä oli mahdollista.
Konseptina AdvancedTCA® on skaalautuva, suorituskykyinen arkkitehtuuri, joka erottuu korkealla toiminnallisuudella, käytettävyydellä ja tulevaisuuden varmuudella ja jonka alustalle voidaan toteuttaa monia tulevaisuuteen suuntautuneita sovelluksia. Skaalautuvat tiedonsiirtonopeudet, jotka ulottuvat useisiin Tbit/s:iin, moniprotokollatuki, uusien palveluiden integroitavuus sekä pääsy-, ydin- ja optisten verkkojen konvergenssi kuuluvat yhtä lailla siihen kuin datakeskustoimintojen integrointi. Gigabit-Ethernet-, Fibre Channel-, Infiniband-, StarFabric-, PCI-Express- ja RapidIO-liitännät ovat osoitus AdvancedTCA®-arkkitehtuurin suuresta joustavuudesta. Toinen järjestelmien ydinelementti on 99,999 %:n korkea käytettävyys.
Jotta kuvattu AdvancedTCA®-järjestelmä olisi entistä kustannustehokkaampi, PICMG® on kehittänyt AdvancedMC™-standardin (Advanced Mezzanine Card). AdvancedMC™-moduulit ovat pieniä kortteja, jotka kiinnitetään rinnakkain ”carrier boardille” (AdvancedTCA®-tytärkortin muotoiselle kantokortille) mezzanine-sovelluksena. Carrier Board sisältää vain hallintatoimintoja, mutta varsinainen sovellus toteutetaan AdvancedMC™-moduulien avulla.
MicroTCA® perustuu nyt lähestymistapaan, jossa AdvancedMC™-moduulit kiinnitetään suoraan takapaneeliin. Tavoitteena on rakentaa pienempiä ja joustavampia järjestelmiä, jotka ovat riippumattomia Carrier Boardista ja AdvancedTCA®:sta. MicroTCA® on suunnattu sovelluksiin, jotka eivät vaadi niin suurta laskentatehoa, mutta joissa pienet tilavaatimukset ja alhaiset kustannukset ovat etusijalla. Tästä seuraa uusia käyttöalueita keski- ja matalan hintaluokan segmenteissä, esimerkiksi kuvankäsittelyssä, lääketieteen tekniikassa tai automaatiotekniikassa.
Konseptina AdvancedTCA® on skaalautuva, suorituskykyinen arkkitehtuuri, joka erottuu korkealla toiminnallisuudella, käytettävyydellä ja tulevaisuuden varmuudella ja jonka alustalle voidaan toteuttaa monia tulevaisuuteen suuntautuneita sovelluksia. Skaalautuvat tiedonsiirtonopeudet, jotka ulottuvat useisiin Tbit/s:iin, moniprotokollatuki, uusien palveluiden integroitavuus sekä pääsy-, ydin- ja optisten verkkojen konvergenssi kuuluvat yhtä lailla siihen kuin datakeskustoimintojen integrointi. Gigabit-Ethernet-, Fibre Channel-, Infiniband-, StarFabric-, PCI-Express- ja RapidIO-liitännät ovat osoitus AdvancedTCA®-arkkitehtuurin suuresta joustavuudesta. Toinen järjestelmien ydinelementti on 99,999 %:n korkea käytettävyys.
Jotta kuvattu AdvancedTCA®-järjestelmä olisi entistä kustannustehokkaampi, PICMG® on kehittänyt AdvancedMC™-standardin (Advanced Mezzanine Card). AdvancedMC™-moduulit ovat pieniä kortteja, jotka kiinnitetään rinnakkain ”carrier boardille” (AdvancedTCA®-tytärkortin muotoiselle kantokortille) mezzanine-sovelluksena. Carrier Board sisältää vain hallintatoimintoja, mutta varsinainen sovellus toteutetaan AdvancedMC™-moduulien avulla.
MicroTCA® perustuu nyt lähestymistapaan, jossa AdvancedMC™-moduulit kiinnitetään suoraan takapaneeliin. Tavoitteena on rakentaa pienempiä ja joustavampia järjestelmiä, jotka ovat riippumattomia Carrier Boardista ja AdvancedTCA®:sta. MicroTCA® on suunnattu sovelluksiin, jotka eivät vaadi niin suurta laskentatehoa, mutta joissa pienet tilavaatimukset ja alhaiset kustannukset ovat etusijalla. Tästä seuraa uusia käyttöalueita keski- ja matalan hintaluokan segmenteissä, esimerkiksi kuvankäsittelyssä, lääketieteen tekniikassa tai automaatiotekniikassa.
Kehittäjän näkökulma
"MicroTCA®-sovelluksiin ept tarjoaa PICMG®-määritysten mukaisia virtaliittimiä. ept:n liittimet täyttävät korkeimmat laatustandardit, joiden avulla MicroTCA®-järjestelmien luotettavuutta voidaan parantaa merkittävästi, ja ne vastaavat PICMG:n vaatimuksia."
UKK: Kysymyksiä ja vastauksia MicroTCA:sta
Mitä virtoja voidaan siirtää Powermodul-liittimen avulla? Ovatko ept:n MicroTCA®-liittimet yhteensopivia muiden markkinoilla olevien liittimien kanssa?
Mitä virtoja voidaan siirtää Powermodul-liittimen avulla?
Powermodul-liitin siirtää jopa 12 ampeeria.
Ovatko ept:n MicroTCA®-liittimet yhteensopivia muiden markkinoilla olevien liittimien kanssa?
ept takaa täyden ristikkäisen yhteensopivuuden kaikkien markkinoilla olevien MicroTCA®-liittimien kanssa, jotka on määritelty PICMG ATCA 3.0 R2.0 -standardin mukaisesti.
