PC/104, PC/104-Plus
PC/104 ja PC/104-Plus ovat Computer on Module (CoM) -moduulien standardeja, joita käytetään teollisuustietokoneissa. Toisin kuin muut tunnetut muodot, moduulit pinotaan päällekkäin. Näin voidaan rakentaa monimutkaisia laskentajärjestelmiä. PC/104 ja PC/104-Plus tarjoavat täydellisen laitteisto- ja ohjelmistoyhteensopivuuden erittäin pienessä muodossa (96 mm x 90 mm) standardoidulla väyläjärjestelmällä (ISA). Tämän standardoinnin ansiosta erilaisia PC/104-kortteja voidaan käyttää yhdessä määritellyn tehtävän suorittamiseksi.
Ominaisuudet
- ept:n luotettava puristustekniikka Tcom press®
- PC/104-Plus -mallissa, saatavana myös 22 mm:n etäisyydellä;
- suojakotelot lisävarusteina; liitinmäärän ja/tai
- mekaanisen kuormitettavuuden muutokset mahdollisia;
- 2,54 mm:n väli
Sovellukset
- Piirilevyjen välinen liitäntä, kun piirilevyjen välinen etäisyys on 15,24 mm ja 22 mm
PC/104: Yleiskatsaus
Suodattimet

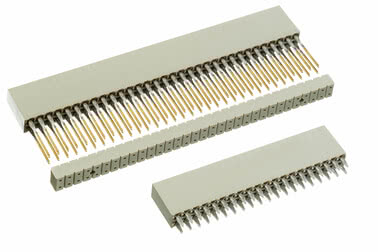

PC/104-liitin
PC/104-liitin Tuotenro. 962-40202-03
Liitospituus 3,4 mm, Pisteet 40, Laatuluokka 3
Rinnakkainen
Juotettu läpivientireikäpinnoitus
PC/104-liitin Tuotenro. 962-40206-03
Liitospituus 3,4 mm, Pisteet 40, Laatuluokka 2
Rinnakkainen
Juotettu läpivientireikäpinnoitus
PC/104-liitin Tuotenro. 962-40322-03
Liitospituus 3,4 mm, Pisteet 64, Laatuluokka 3
Rinnakkainen
Juotettu läpivientireikäpinnoitus
PC/104-liitin Tuotenro. 962-40326-03
Liitospituus 3,4 mm, Pisteet 64, Laatuluokka 2
Rinnakkainen
Juotettu läpivientireikäpinnoitus
PC/104-liitin Tuotenro. 962-60202-03
Liitospituus 3,4 mm, Pisteet 40, Laatuluokka 3
Rinnakkainen
Press-fit-tekniikka
PC/104-liitin Tuotenro. 962-60202-12
Liitospituus 12,2 mm, Pisteet 40, Laatuluokka 3
Rinnakkainen
Press-fit-tekniikka
PC/104-liitin Tuotenro. 962-60206-03
Liitospituus 3,4 mm, Pisteet 40, Laatuluokka 2
Rinnakkainen
Press-fit-tekniikka
PC/104-liitin Tuotenro. 962-60206-12
Liitospituus 12,2 mm, Pisteet 40, Laatuluokka 2
Rinnakkainen
Press-fit-tekniikka
PC/104-liitin Tuotenro. 962-60322-03
Liitospituus 3,4 mm, Pisteet 64, Laatuluokka 3
Rinnakkainen
Press-fit-tekniikka
PC/104-liitin Tuotenro. 962-60322-12
Liitospituus 12,2 mm, Pisteet 64, Laatuluokka 3
Rinnakkainen
Press-fit-tekniikka
PC/104-liitin Tuotenro. 962-60326-03
Liitospituus 3,4 mm, Pisteet 64, Laatuluokka 2
Rinnakkainen
Press-fit-tekniikka
PC/104-liitin Tuotenro. 962-60326-12
Liitospituus 12,2 mm, Pisteet 64, Laatuluokka 2
Rinnakkainen
Press-fit-tekniikka
PC/104-Plus-liitinrivi
PC/104-Plus-liitinrivi Tuotenro. 272-30000-31
Liitospituus 2,8 mm, Pisteet 60, Laatuluokka 3
Rinnakkainen
Press-fit-tekniikka
PC/104-Plus-liitin
PC/104-Plus-liitin Tuotenro. 264-40303-02
Liitospituus 2,8 mm, Pisteet 120, Laatuluokka 3
Rinnakkainen
Juotettu läpivientireikäpinnoitus
PC/104-Plus-liitin Tuotenro. 264-60303-02
Liitospituus 2,8 mm, Pisteet 120, Laatuluokka 3
Rinnakkainen
Press-fit-tekniikka
PC/104-Plus-liitin Tuotenro. 264-60303-12
Liitospituus 12 mm, Pisteet 120, Laatuluokka 3
Rinnakkainen
Press-fit-tekniikka

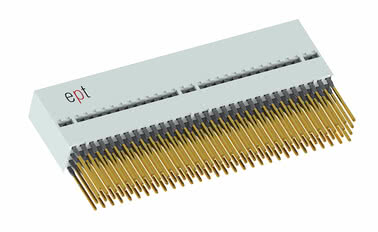

PC/104-Plus-liitinrivi, 22 mm
PC/104-Plus-liitinrivi, 22 mm Tuotenro. 264-61303-02
Liitospituus 2,8 mm, Pisteet 120, Laatuluokka 3, 22 mm:n piirilevyjen väliselle etäisyydelle
Rinnakkainen
Press-fit-tekniikka
PC/104-Plus-liitinrivi, 22 mm Tuotenro. 264-61303-12
Liitospituus 12 mm, Pisteet 120, Laatuluokka 3, 22 mm:n piirilevyjen väliselle etäisyydelle
Rinnakkainen
Press-fit-tekniikka
PC/104-Plus -lisävarusteet
PC/104-Plus-välikappale Tuotenro. 264-16302
Pisteet 120
PC/104-Plus-suojus Tuotenro. 264-17302
Pisteet 120
Muu napojen lukumäärä? Muut pinoamiskorkeudet? Vaihtoehtoiset kosketuspinnoitteet? Räätälöidyt vaihtoehdot? Viivekoskettimet?
Ominaisuudet
PC/104- ja PC/104-Plus-liittimet vakuuttavat ept:n luotettavalla Tcom press® -puristustekniikalla. Niiden avulla voidaan toteuttaa piirilevyjen välimatkat 15,24 mm ja 22 mm. Kosketinmäärän ja/tai mekaanisen kestävyyden muokkausmahdollisuudet antavat sinulle mahdollisuuden löytää täysin yksilöllisiä ratkaisuja.
Yhteenveto yksityiskohdista
Yhteenveto yksityiskohdista
Valmistamme sovellukseesi sopivat, mittatilaustyönä tehdyt liittimet.
Pyydä nyt yksilöllinen liitin
- muut napamäärät
- erilaiset pinoamiskorkeudet
- vaihtoehtoiset kosketinpinnoitteet
Pyydä nyt yksilöllinen liitin
PC/104- ja PC/104-Plus-standardit
Komponenttien suorituskyvyn jatkuvan parantumisen vuoksi PC/104-järjestelmän laajentaminen nopeammalla väyläjärjestelmällä tuli välttämättömäksi. Siksi PC/104-järjestelmää täydennettiin PCI-väylällä. Tätä täydennystä kutsuttiin PC/104-Plus-määritykseksi.
PC/104- ja PC/104-Plus-liittimet PC/104-väylä koostuu kahdesta rinnakkain
liitettävästä 40- ja 64-napaisesta liittimestä, joiden väli on 2,54 mm, kun taas PC/104-Plus-järjestelmässä on jo 120 napaa 2,00 mm:n välein neljässä rivissä.
Käyttämällä liittimiä, joissa on siirtovyöhyke (pitkät nastat) ja jotka on valmistettu puristamistekniikalla, useita kortteja voidaan helposti pinota päällekkäin (katso kuva). PC/104-konsortion määrittämät etäisyydet pidetään yllä käyttämällä välikappaleita ja suojuksia.
Lisäpulttien käyttö ei siten ole enää tarpeen.
PC/104- ja PC/104-Plus-liittimet PC/104-väylä koostuu kahdesta rinnakkain
liitettävästä 40- ja 64-napaisesta liittimestä, joiden väli on 2,54 mm, kun taas PC/104-Plus-järjestelmässä on jo 120 napaa 2,00 mm:n välein neljässä rivissä.
Käyttämällä liittimiä, joissa on siirtovyöhyke (pitkät nastat) ja jotka on valmistettu puristamistekniikalla, useita kortteja voidaan helposti pinota päällekkäin (katso kuva). PC/104-konsortion määrittämät etäisyydet pidetään yllä käyttämällä välikappaleita ja suojuksia.
Lisäpulttien käyttö ei siten ole enää tarpeen.
Kehittäjän näkökulma
"ept-liittimille on ominaista erinomainen leikkauslaatu, mikä näkyy erityisesti liitinpinnien siistinä leikkausjälkenä. Valmistuslaatu ja saatavilla olevat laatuluokat takaavat suuren liitäntäkertojen määrän. ept PC/104- ja PC/104-Plus-liittimet toimitetaan markkinoilla tunnetulla ja hyväksi todetulla Tcom press® -puristusalueella, mikä takaa korkeimman luotettavuuden kaikissa mahdollisissa sovelluksissa.
Tämän liittimen liitinrivit puristetaan paikalleen yksinkertaisella litteällä puristustyökalulla. Näin vältytään kalliilta käsinjuottamiselta eikä siirtopylväisiin tarvitse tehdä jälkikäsittelyä. (juotos sillat, tinapisarat) Kun liitinrivejä painetaan paikalleen liitospylväiden kanssa, alhaalta työnnetään ohjainkappale, joka vakauttaa liitospylväät. Lisäksi tämä toimii välikappaleena, jolloin moduulien liitettäessä saavutetaan 0,6 tuuman etäisyys."
Tämän liittimen liitinrivit puristetaan paikalleen yksinkertaisella litteällä puristustyökalulla. Näin vältytään kalliilta käsinjuottamiselta eikä siirtopylväisiin tarvitse tehdä jälkikäsittelyä. (juotos sillat, tinapisarat) Kun liitinrivejä painetaan paikalleen liitospylväiden kanssa, alhaalta työnnetään ohjainkappale, joka vakauttaa liitospylväät. Lisäksi tämä toimii välikappaleena, jolloin moduulien liitettäessä saavutetaan 0,6 tuuman etäisyys."
UKK: Kysymyksiä ja vastauksia PC/104:stä ja PC/104-Plus:sta
Onko PC/104- ja PC/104 Plus -paineistettujen liittimien eristyselementti saatavana eri väreissä? Onko PC/104- ja PC/104 Plus -paineistettavat liittimet tilattava erikseen lisävarusteina? Mikä on PC/104- ja PC/104 Plus -liittimien erityispiirre?
Onko PC/104- ja PC/104 Plus -paineistettujen liittimien eristyselementti saatavana eri väreissä?
PC/104- ja PC/104 Plus -paineistettavat liittimet ovat saatavilla ept:ltä harmaana ja mustana.
Onko PC/104- ja PC/104 Plus -paineistettavat liittimet tilattava erikseen lisävarusteina?
Ohjainosa, joka vakauttaa liitospylvään painamisprosessin aikana, kuuluu painoliittimien vakiovarustukseen.
Mikä on PC/104- ja PC/104 Plus -liittimien erityispiirre?
PC/104- ja PC/104-Plus-liittimet vakuuttavat ept:n luotettavalla Tcom press® -puristustekniikalla. Lisäksi liittimillä voidaan toteuttaa 15,24 mm:n ja 22 mm:n piirilevyvälejä.
