Nopeat suorat liitännät jopa 28 Gbit/s
Ominaisuudet
- Suora liitin
- , 20–200 liitintä,
- 28 Gbit/s tiedonsiirtonopeus,
- 3,2 A virrankesto,
- 500 kytkentäkertaa,
- pakattu nauhakelaan tai lokeroon, tytärkortin paksuus
- 1,60 mm
Sovellukset
- Sulautettu
- teollisuusautomaatio ja
- tietoliikenne
EC.8: Yleiskatsaus
EC.8 – suora
EC.8 juuri 20 p Tuotenro. 408-52020-000-11
EC.8 juuri 40 pistettä Tuotenro. 408-52040-000-11
EC.8, suora 60p Tuotenro. 408-52060-000-11
EC.8, suora 60p Tuotenro. 408-52060-100-11
EC.8 juuri 80 pistettä Tuotenro. 408-52080-100-11
EC.8 juuri 100 pistettä Tuotenro. 408-52100-100-11
EC.8 suora 120p Tuotenro. 408-52120-100-11
EC.8, suora 140p Tuotenro. 408-52140-100-11
EC.8, suora 160p Tuotenro. 408-52160-100-12
EC.8, tasainen 180p Tuotenro. 408-52180-100-12
EC.8 juuri 200p Tuotenro. 408-52200-100-12
EC.8 juuri 200p Tuotenro. 408-52200-103-12
Muu napojen lukumäärä? Muut pinoamiskorkeudet? Vaihtoehtoiset kosketuspinnoitteet? Räätälöidyt vaihtoehdot? Viivekoskettimet?
EC.8: Suoraliitäntäjärjestelmä, jossa nopeus on verissä
Toisin kuin perinteisissä liittimissä, suoraliittimissä erilaiset esteet, kuten suunnanmuutokset, heijastukset ja poikkileikkauksen muutokset, on minimoitu, mikä takaa selkeän signaalinsiirron.
Yksityiskohtainen raportti HighSpeed-ominaisuuksista sekä S-parametrit oman suunnittelun simuloimista varten ovat saatavilla pyynnöstä: sales@ept.de
Yhteenveto yksityiskohdista
keskipiste- ja kulmapoikkeamien kompensoimiseksi liitettäessä
liitinkortin oikean liitännän varmistamiseksi
luotettava juottaminen työstön aikana
Kierronesto ja toleranssin kompensointi pistokekortille
estää pistokkeen kiertymisen piirilevyllä
- muut napamäärät
- muut pinoamiskorkeudet
- vaihtoehtoiset kontaktipinnoitteet
Pyydä nyt yksilöllinen liitin
Suora pistoke vs. liittimien pari

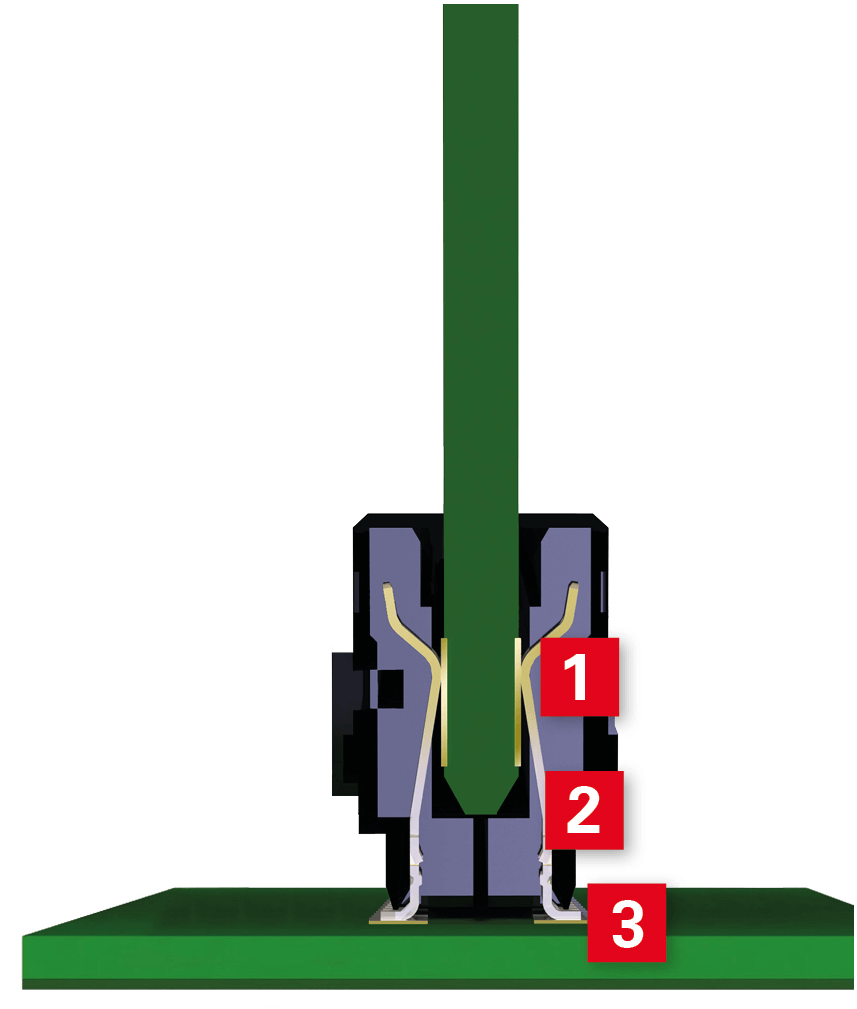

[1] R-kosketinliitos
[2] R-kosketin
[3] R-liitäntäalue

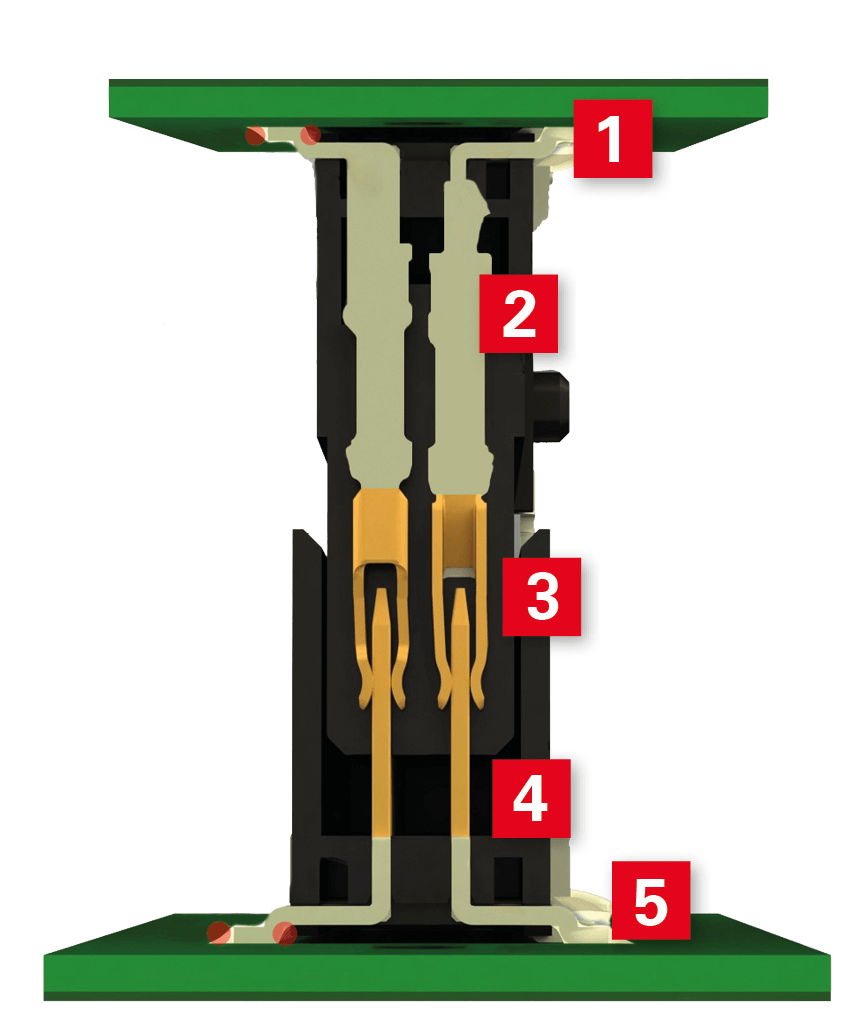

[1] R liitäntäalue
[2] R kosketin
[3] R kosketinliitos
[4] R kosketin
[5] R liitäntäalue
Toleranssit

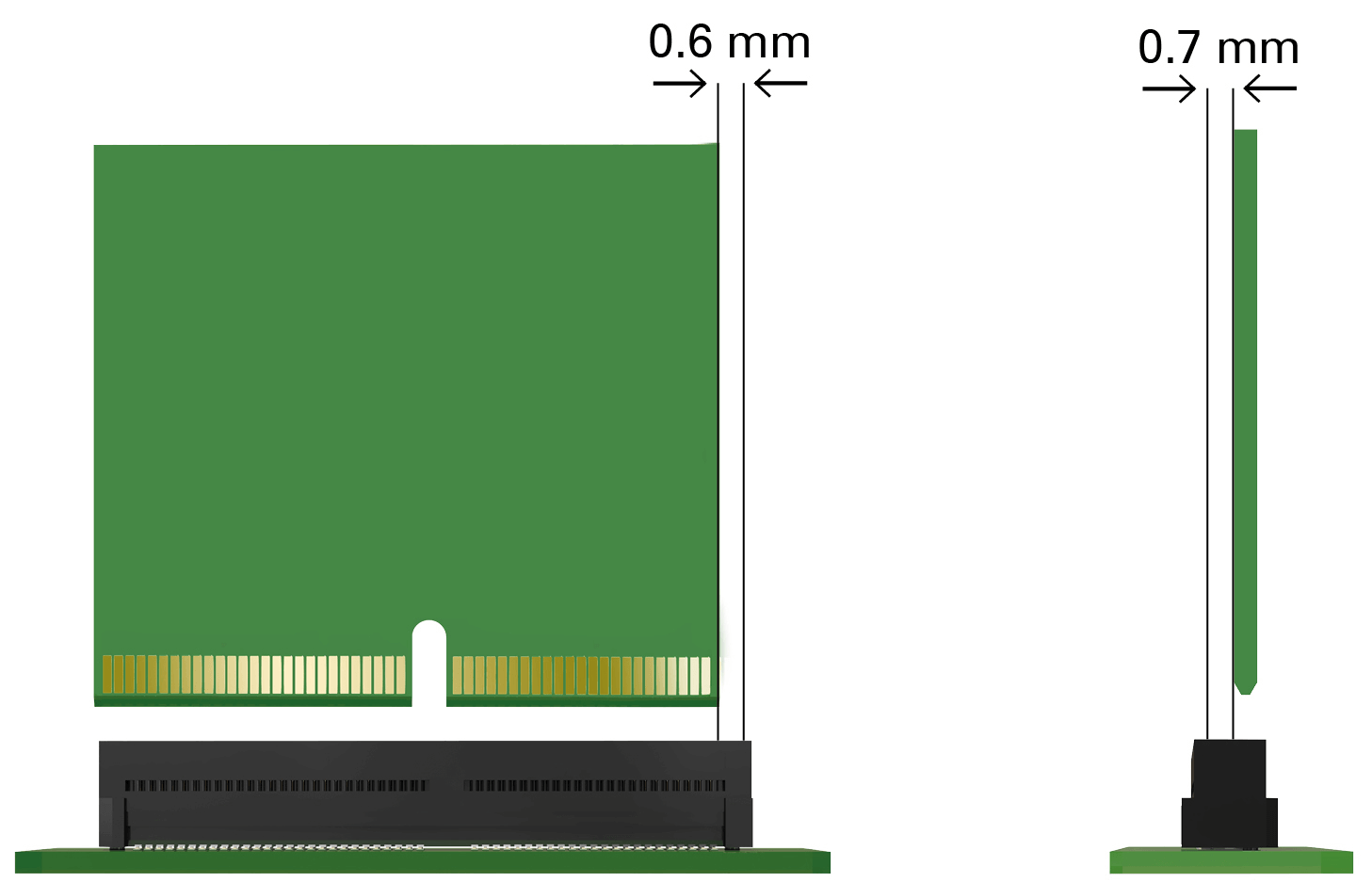

keskipistepoikkeama Sallitut keskipistepoikkeaman toleranssit
EC.8-suoraliittimet sallivat liitettäessä 0,6 mm:n poikkeaman pituusakselilla ja 0,7 mm:n poikkeaman poikittaissuunnassa.

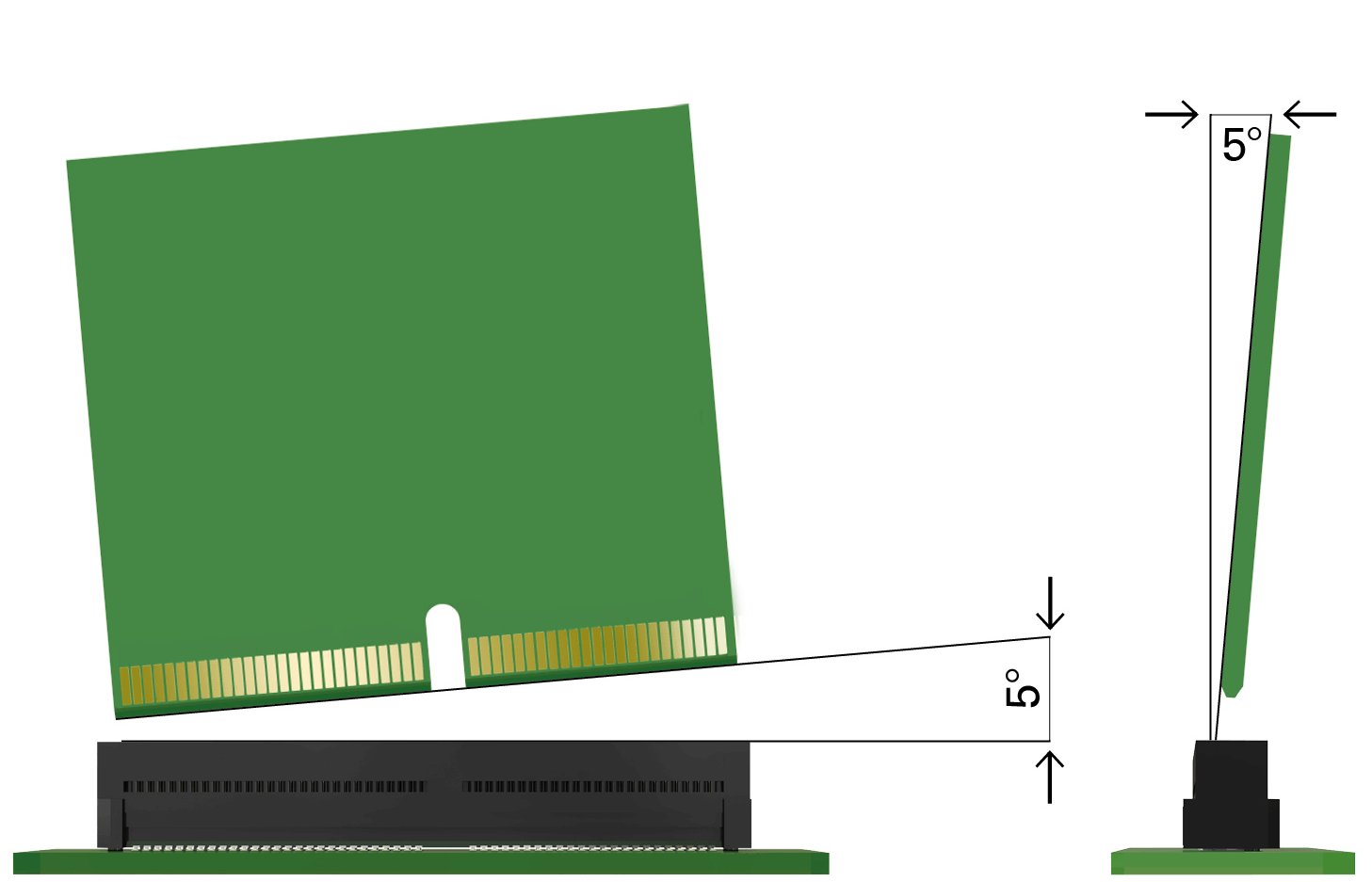

Sallitut kulman poikkeamatoleranssit EC
.8-suoraliittimissä tytärkortti voidaan asettaa EC.8-liittimeen jopa 5° vinosti sekä pituus- että poikittaissuunnassa.

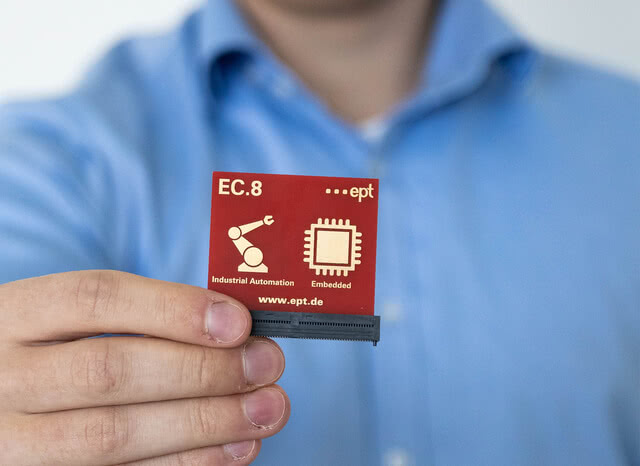

EC.8 SMT-suoraliitin, 0,8 mm:n väli
.8-mallimme on rakenteensa ansiosta jo valmiiksi nopeuden ammattilainen ja tarjoaa jopa 28 Gbit/s:n siirtonopeuden. Se sopii erinomaisesti Teollisuus 4.0:n nykyaikaisiin sovelluksiin ja niiden osa-alueisiin, kuten esineiden internetiin, pilvi- tai reunalaskentaan.
Suoran liittimen korkean tiedonsiirtonopeuden lisäksi se tarjoaa seuraavia etuja: Suora
yhteys piirilevyyn säästää tilaa ja resursseja. Materiaalikustannukset ja liitinrivin asennuskustannukset jäävät kokonaan pois. Tekninen etu johtuu signaaliin vaikuttavien vastusten ja häiriöiden vähenemisestä.
Jotta voimme toimittaa sopivan suoraliittimen jokaiseen sovellukseen, EC.8-mallimme on saatavana teollisuudessa testatulla 0,8 mm:n rasterilla, jossa on 20–200 signaalinasta, valittavissa 20:n välein.
EC.8-tuoteperhe on läpäissyt kattavan testiohjelman, jossa sen moitteeton toiminta on osoitettu muun muassa ilmasto-olosuhteissa, isku- ja tärinäkuormituksessa sekä 500 kytkentäsyklin jälkeen. Kiinnostuitko? Pyydä heti EC.8 HighSpeed -raportti sekä S-parametrit ja vakuutu itse numeroiden ja faktojen perusteella.
UKK: Kysymyksiä ja vastauksia EC.8 SMT-piirilevyliittimistä
Miten EC.8-suoraliittimiä voidaan asentaa?
Suoraliittimet valmistetaan pintaliitostekniikalla (SMT). Juottaminen tapahtuu suoraan piirilevylle. 20–140-napaiset
tuotteet toimitetaan markkinoiden standardien mukaisessa nauhakotelopakkauksessa, mikä mahdollistaa täysin automaattisen käsittelyn pick-and-place-menetelmällä.
160–200-napaiset liittimet pakataan vakiona alustalle, mutta pyynnöstä on saatavana myös Tape and Reel -pakkaus. Tässä käytetään kuitenkin leveämpää nauhaa, joka on harvinaisempi.
Minkä spesifikaation tai mallin mukaan kortti on valmistettava?
Katso piirilevyn viisteet ja mitat alla olevasta piirustuksesta. Kultapisteisiin suosittelemme kovaa kultaa. Katso lisätietoja tuotepirustuksesta.
Miksi suora liitinjärjestelmä kannattaa ottaa käyttöön?
Suorien liitäntäjärjestelmien avulla voidaan saavuttaa suuria tiedonsiirtonopeuksia. Verrattuna kaksiosaisiin liitäntäjärjestelmiin tässä vältytään toisen liittimen aiheuttamilta negatiivisilta vaikutuksilta signaaliin. Tämä johtuu ennen kaikkea kontaktipisteiden vähäisemmästä määrästä, johtimen poikkileikkauksen pienemmistä muutoksista ja niihin liittyvistä signaalin vähäisemmistä suunnanmuutoksista.
Näin voidaan saavuttaa korkea suorituskyky myös pienellä jalanjäljellä. Lisäksi läpivientivastus pienenee verrattuna kaksiosaisiin liitäntäjärjestelmiin, mikä johtaa suurempaan virrankantokykyyn.
Onko EC.8-liitinjärjestelmä yhteensopiva yleisten laajennuskorttien spesifikaatioiden kanssa?
EC.8-liitinjärjestelmä tukee 1,60 mm:n paksuisia tytärkortteja. Kun kosketinten määrä on vähintään 80, järjestelmään on integroitu väliseinä, joka estää virheelliset liitännät. 60-napaisessa versiossa tämä väliseinä voidaan jättää pois.
EC.8-liitinjärjestelmä noudattaa yleistä markkinastandardia ja on yhteensopiva yleisesti käytettyjen piirilevyjen kanssa.
Missä sovelluksissa EC.8-suoraliittimiä käytetään?
Monipuolisuutensa ansiosta EC.8-suoraliittimillä on lukuisia erilaisia käyttökohteita monilla toimialoilla. Esimerkiksi automaatiotekniikassa ja IoT-laitteissa hyödynnetään niiden pientä asennusväliä ja suuria tiedonsiirtonopeuksia.
Minkälaista siirtymää EC.8-suoraliittimet sallivat tyttärikortin liitettäessä?
Pituus- ja poikittaissuunnassa voidaan sallia enintään 5°:n kulmapoikkeama. Pystysuunnassa voidaan sallia 0,7 mm:n ja
pistorasian pituusakselin suuntaisesti 0,6 mm:n poikkeama.
Mitä tiedonsiirtonopeuksia voidaan käyttää?
Tiedonsiirtonopeus on 28 Gbit/s. Seuraava kaavio esittää vaimennuksen muutoksen taajuuden funktiona.
Mitä virtoja voidaan siirtää?
140-napainen liitin siirtää jopa 3,2 A:n virran 20 °C:n ympäristön lämpötilassa. Jos haluat tarkempia tietoja, ota meihin yhteyttä osoitteeseen sales@ept.de
Ovatko EC.8-liittimet UL-hyväksyttyjä komponentteja?
Kyllä, ept:n EC.8-liittimet ovat UL-hyväksyttyjä komponentteja Yhdysvalloissa ja Kanadassa.
Ovatko EC.8-liittimet RoHS-yhteensopivia?
RoHS (Restriction of the use of certain Hazardous Substances) on direktiivi, joka koskee tiettyjen vaarallisten aineiden käytön rajoittamista sähkö- ja elektroniikkalaitteissa.
Vahvistamme, että ept:n EC.8-liittimet ovat RoHS-todistuksen 2011/65/EU mukaisia. Lisätietoja löytyy kohdasta RoHS & REACH
