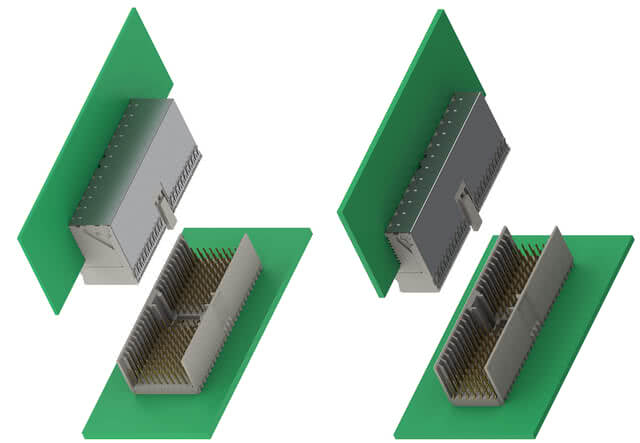

hm2.0: Yleiskatsaus

Tietoa lyhyesti Sovellukset hm2.0-tuotteet Ominaisuudet Standardi IEC 61076-4-101 Järjestelmän modulaarisuus Suurten nopeuksien sovellukset FAQ

Kovametalliset liittimet IEC 61076-4-101, 2 mm:n väli

Suuri kontaktitiheys: hm2.0-sarjan tiheäliittimet on kehitetty kansainvälisen standardin IEC 61076-4-101 mukaisesti. 2,0 mm:n väliin sijoitettu suojattu liitin sopii sovelluksiin, joissa vaaditaan suurta kontaktitiheyttä ja luotettavuutta. Siksi liitinjärjestelmä on erittäin suosittu takalevyjen alalla. Standardointi takaa liittimien yhteensopivuuden eri valmistajien tuotteiden kanssa.

Ominaisuudet

Laaja valikoima malleja
Modulaariset liittimet 2 mm:n
väliin 5 tai 8 signaaliriviä
12 erilaista nastan pituutta
Mahdollisuus yksilölliseen asennuskuvioon Saatavana
suojatulla tai suojaamattomalla versiolla
Tiedonsiirtonopeudet
jopa 3,125 Gbit/s Kestävä rakenne
Lisävarusteet, kuten suojukset ja koodaukset

Sovellukset

Televiestintä
Verkkosysteemit
CompactPCI
Lääketieteen tekniikka
Teollisuustietokoneet (IPC)

hm2.0: Yleiskatsaus

Tietoa lyhyesti Sovellukset hm2.0-tuotteet Ominaisuudet Standardi IEC 61076-4-101 Järjestelmän modulaarisuus Suurten nopeuksien sovellukset FAQ

jousilistat

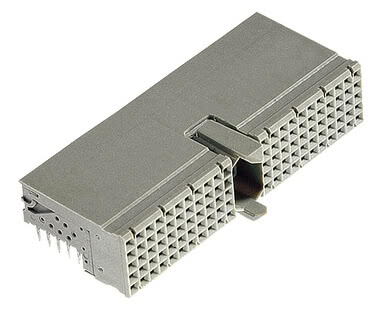

hm2.0-liitinrivi, malli A Tuotenro. 244-11000-15

Pisteet 110, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, ilman suojausta, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A Tuotenro. 244-11000-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	110
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A Tuotenro. 244-11300-15

Pisteet 110, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, suojauksella, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A Tuotenro. 244-11300-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	110
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A Tuotenro. 244-11305-15

Näppäinten lukumäärä 90, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, suojauksella, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A Tuotenro. 244-11305-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	90
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A Tuotenro. 244-11306-15

Näppäinten lukumäärä 90, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, suojauksella, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A Tuotenro. 244-11306-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	90
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

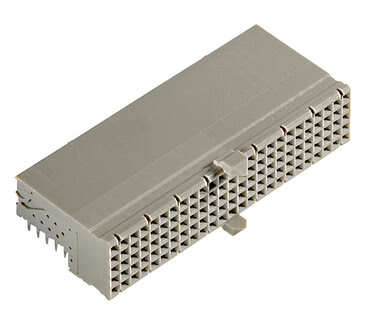

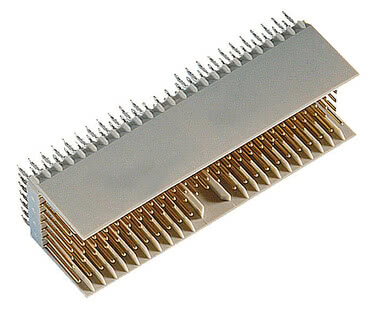

hm2.0 liitinrivi, malli AB25 Tuotenro. 244-61000-15

Näppäinten lukumäärä 125, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, ilman suojausta, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli AB25 Tuotenro. 244-61000-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	125
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0 liitinrivi, malli AB25 Tuotenro. 244-61300-15

Näppäinten lukumäärä 125, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, suojauksella, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli AB25 Tuotenro. 244-61300-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	125
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

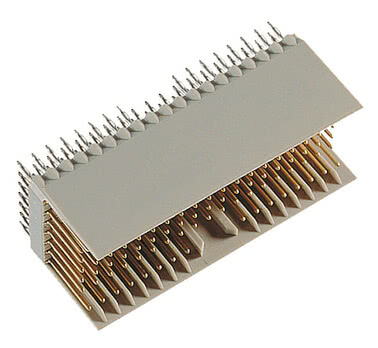

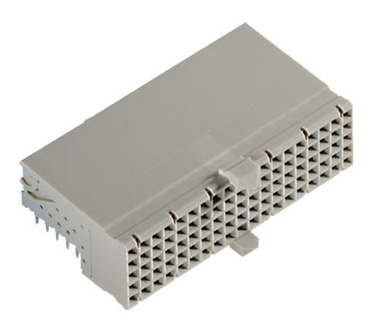

hm2.0 liitinrivi, malli AB19 Tuotenro. 244-63000-15

Pisteet 95, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, ilman suojausta, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli AB19 Tuotenro. 244-63000-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	95
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0 liitinrivi, malli AB19 Tuotenro. 244-63300-15

Pisteet 95, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, suojauksella, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli AB19 Tuotenro. 244-63300-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	95
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

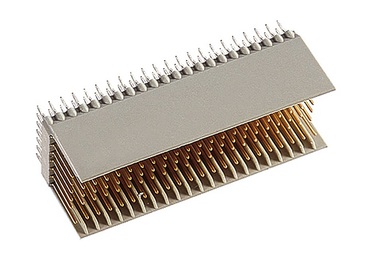

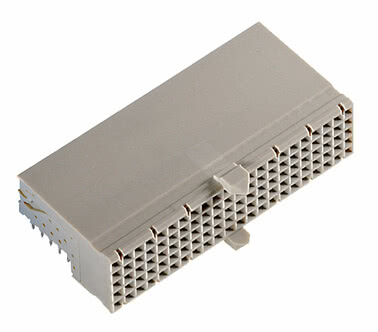

hm2.0 liitinrivi, malli AB22 Tuotenro. 244-62000-15

Pisteet 110, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, ilman suojausta, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli AB22 Tuotenro. 244-62000-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	110
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0 liitinrivi, malli AB22 Tuotenro. 244-62300-15

Pisteet 110, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, suojauksella, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli AB22 Tuotenro. 244-62300-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	110
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B25 Tuotenro. 244-21000-15

Näppäinten lukumäärä 125, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, ilman suojausta, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B25 Tuotenro. 244-21000-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	125
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B25 Tuotenro. 244-21300-15

Näppäinten lukumäärä 125, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, suojauksella, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B25 Tuotenro. 244-21300-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	125
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

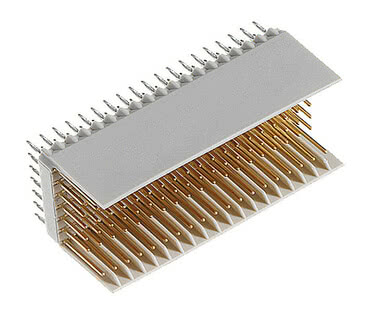

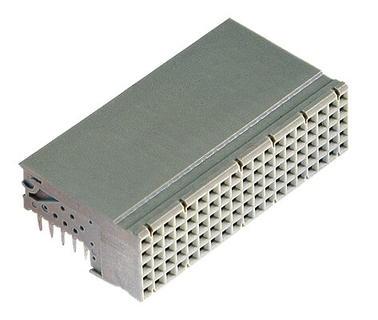

hm2.0 liitinrivi, malli B19 Tuotenro. 244-23000-15

Pisteet 95, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, ilman suojausta, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli B19 Tuotenro. 244-23000-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	95
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0 liitinrivi, malli B19 Tuotenro. 244-23300-15

Pisteet 95, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, suojauksella, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli B19 Tuotenro. 244-23300-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	95
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

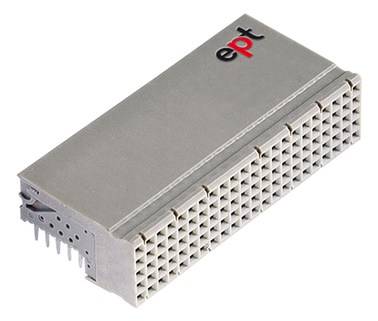

hm2.0 liitinrivi, malli B22 Tuotenro. 244-22000-15

Pisteet 110, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, ilman suojausta, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli B22 Tuotenro. 244-22000-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	110
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0 liitinrivi, malli B22 Tuotenro. 244-22300-15

Pisteet 110, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, suojauksella, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli B22 Tuotenro. 244-22300-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	110
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

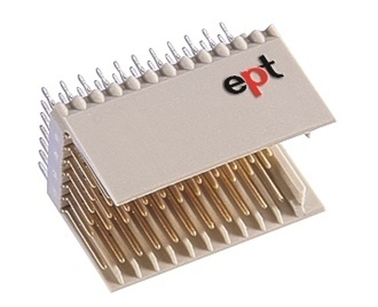

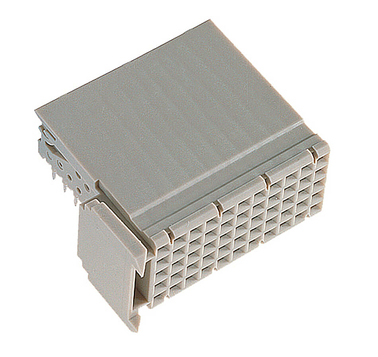

hm2.0 liitinrivi, malli C Tuotenro. 244-31000-15

Pisteet 55, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, ilman suojausta, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli C Tuotenro. 244-31000-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	55
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0 liitinrivi, malli C Tuotenro. 244-31300-15

Pisteet 55, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, suojauksella, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli C Tuotenro. 244-31300-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	55
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

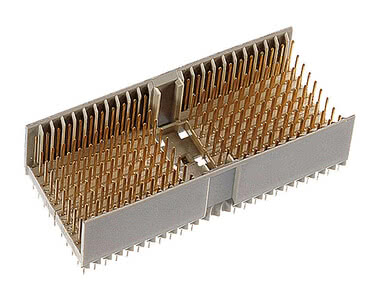

hm2.0 liitinrivi, malli D Tuotenro. 246-11000-15

Pisteet 176, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, saatavana sekä suojattuna että suojaamattomana, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli D Tuotenro. 246-11000-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	176
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0 liitinrivi, malli D Tuotenro. 246-11300-15

Pisteet 176, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, saatavana sekä suojattuna että suojaamattomana, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli D Tuotenro. 246-11300-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	176
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

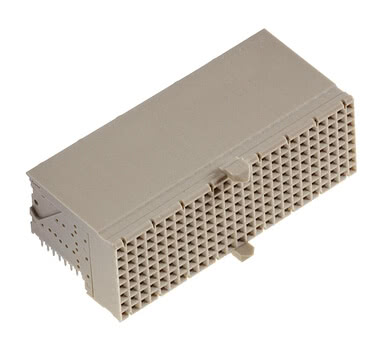

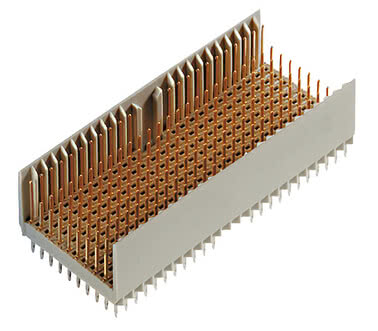

hm2.0 liitinrivi, malli DE Tuotenro. 246-61000-15

Pisteet 200, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, saatavana sekä suojattuna että suojaamattomana, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli DE Tuotenro. 246-61000-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	200
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0 liitinrivi, malli DE Tuotenro. 246-61300-15

Pisteet 200, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, saatavana sekä suojattuna että suojaamattomana, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli DE Tuotenro. 246-61300-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	200
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

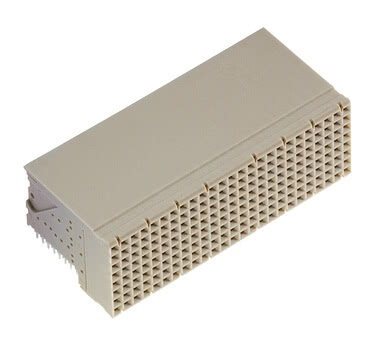

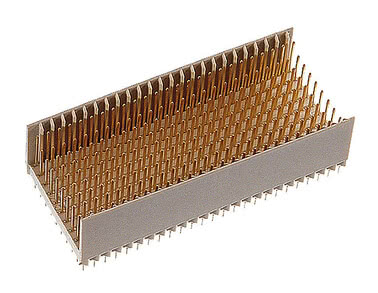

hm2.0 liitinrivi, malli E Tuotenro. 246-21000-15

Pisteet 200, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, saatavana sekä suojattuna että suojaamattomana, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli E Tuotenro. 246-21000-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	200
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0 liitinrivi, malli E Tuotenro. 246-21300-15

Pisteet 200, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, saatavana sekä suojattuna että suojaamattomana, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli E Tuotenro. 246-21300-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	200
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

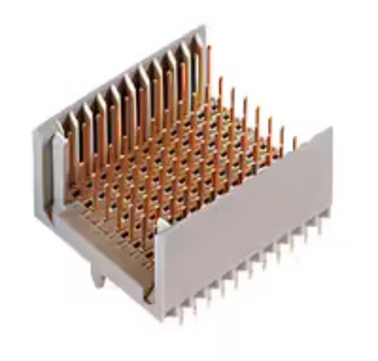

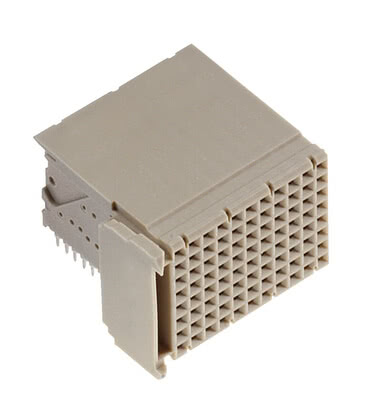

hm2.0 liitinrivi, malli F Tuotenro. 246-31000-15

Pisteet 88, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, saatavana sekä suojattuna että suojaamattomana, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli F Tuotenro. 246-31000-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	88
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0 liitinrivi, malli F Tuotenro. 246-31300-15

Pisteet 88, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, saatavana sekä suojattuna että suojaamattomana, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli F Tuotenro. 246-31300-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	88
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

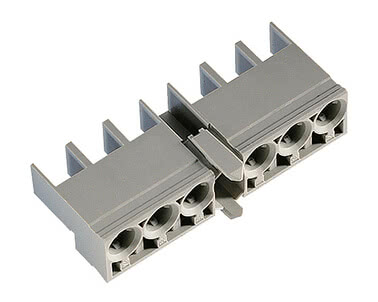

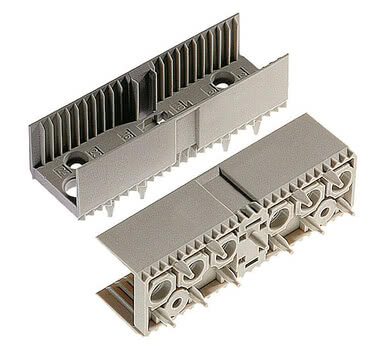

hm2.0 liitinrivi, malli L Tuotenro. 244-51000

vähintään 1,44 mm:n paksuisille piirilevyille, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Teho

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli L Tuotenro. 244-51000 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

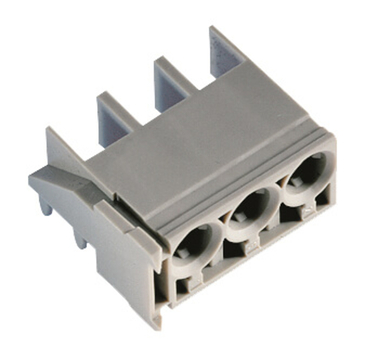

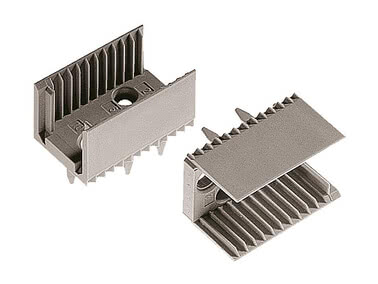

hm2.0 liitinrivi, malli N Tuotenro. 244-52000

vähintään 1,44 mm:n paksuisille piirilevyille, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Teho

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli N Tuotenro. 244-52000 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0 liitinrivi, malli A15 Tuotenro. 244-13000-15

Pisteet 60, Liitospituus 2,9 mm, vähintään 1,44 mm:n paksuisille piirilevyille, ilman suojausta, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 liitinrivi, malli A15 Tuotenro. 244-13000-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	60
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	2,9 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,6 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

veitsitelineet

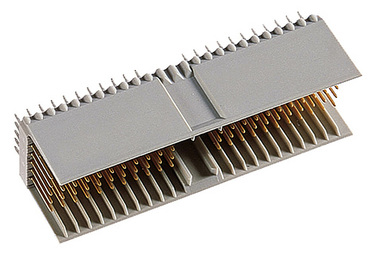

hm2.0-liitinrivi, malli A Tuotenro. 243-11010-15

Pisteet 110, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A Tuotenro. 243-11010-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	110
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A Tuotenro. 243-11310-15

Pisteet 154, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A Tuotenro. 243-11310-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	154
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A Tuotenro. 243-11322-15

Pisteet 154, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A Tuotenro. 243-11322-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	154
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A Tuotenro. 243-11323-15

Pisteet 100, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A Tuotenro. 243-11323-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	100
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A Tuotenro. 243-11360-15F

Pisteet 154, Liitospituus 14,5 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A Tuotenro. 243-11360-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	154
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	14,5 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A Tuotenro. 243-11709-15F

Pisteet 100, Liitospituus 16 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A Tuotenro. 243-11709-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	100
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	16 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A Tuotenro. 243-11710-15F

Pisteet 154, Liitospituus 16 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A Tuotenro. 243-11710-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	154
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	16 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A Tuotenro. 243-11715-15F

Pisteet 154, Liitospituus 16 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A Tuotenro. 243-11715-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	154
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	16 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A Tuotenro. 243-11734-15F

Pisteet 154, Liitospituus 14,5 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A Tuotenro. 243-11734-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	154
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	14,5 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

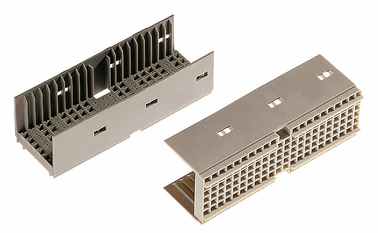

hm2.0-liitinrivi, malli AB25 Tuotenro. 243-61010-15

Näppäinten lukumäärä 125, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli AB25 Tuotenro. 243-61010-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	125
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli AB25 Tuotenro. 243-61310-15

Pisteet 169, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli AB25 Tuotenro. 243-61310-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	169
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli AB25 Tuotenro. 243-61320-15

Pisteet 169, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli AB25 Tuotenro. 243-61320-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	169
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli AB25 Tuotenro. 243-61360-15F

Pisteet 169, Liitospituus 14,5 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli AB25 Tuotenro. 243-61360-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	169
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	14,5 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli AB19 Tuotenro. 243-63010-15

Pisteet 95, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli AB19 Tuotenro. 243-63010-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	95
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli AB19 Tuotenro. 243-63310-15

Pisteet 127, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli AB19 Tuotenro. 243-63310-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	127
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli AB19 Tuotenro. 243-63320-15

Pisteet 127, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli AB19 Tuotenro. 243-63320-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	127
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli AB19 Tuotenro. 243-63360-15F

Pisteet 127, Liitospituus 14,5 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli AB19 Tuotenro. 243-63360-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	127
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	14,5 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli AB22 Tuotenro. 243-62010-15

Pisteet 110, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli AB22 Tuotenro. 243-62010-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	110
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli AB22 Tuotenro. 243-62310-15

Pisteet 146, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli AB22 Tuotenro. 243-62310-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	146
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli AB22 Tuotenro. 243-62320-15

Pisteet 146, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli AB22 Tuotenro. 243-62320-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	146
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli AB22 Tuotenro. 243-62360-15F

Pisteet 146, Liitospituus 14,5 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli AB22 Tuotenro. 243-62360-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	146
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	14,5 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B25 Tuotenro. 243-21010-15

Näppäinten lukumäärä 125, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B25 Tuotenro. 243-21010-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	125
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B25 Tuotenro. 243-21020-15

Näppäinten lukumäärä 125, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B25 Tuotenro. 243-21020-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	125
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B25 Tuotenro. 243-21310-15

Pisteet 175, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B25 Tuotenro. 243-21310-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	175
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B25 Tuotenro. 243-21320-15

Pisteet 175, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B25 Tuotenro. 243-21320-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	175
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B19 Tuotenro. 243-23310-15

Pisteet 95, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B19 Tuotenro. 243-23310-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	95
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B19 Tuotenro. 243-23320-15

Pisteet 133, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B19 Tuotenro. 243-23320-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	133
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B19 Tuotenro. 243-23360-15F

Pisteet 133, Liitospituus 14,5 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B19 Tuotenro. 243-23360-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	133
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	14,5 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B19 Tuotenro. 243-23361-15F

Pisteet 133, Liitospituus 14,5 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B19 Tuotenro. 243-23361-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	133
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	14,5 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B19 Tuotenro. 243-23371-15F

Pisteet 133, Liitospituus 16 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B19 Tuotenro. 243-23371-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	133
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	16 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B19 Tuotenro. 243-23700-15F

Pisteet 133, Liitospituus 16 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B19 Tuotenro. 243-23700-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	133
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	16 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B19 Tuotenro. 243-23716-15F

Pisteet 133, Liitospituus 14,5 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B19 Tuotenro. 243-23716-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	133
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	14,5 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22310-15

Pisteet 154, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22310-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	154
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22311-15

Pisteet 154, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22311-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	154
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22312-15

Sivumäärä 132, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22312-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	132
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22320-15

Pisteet 154, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22320-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	154
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22351-15F

Sivumäärä 132, Liitospituus 14,5 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22351-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	132
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	14,5 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22360-15F

Pisteet 154, Liitospituus 14,5 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22360-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	154
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	14,5 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22361-15F

Pisteet 154, Liitospituus 14,5 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22361-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	154
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	14,5 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22371-15F

Pisteet 154, Liitospituus 16 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22371-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	154
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	16 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22734-15F

Pisteet 154, Liitospituus 14,5 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli B22 Tuotenro. 243-22734-15F - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	154
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	14,5 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli C Tuotenro. 243-31010-15

Pisteet 55, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli C Tuotenro. 243-31010-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	55
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli C Tuotenro. 243-31020-15

Pisteet 55, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli C Tuotenro. 243-31020-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	55
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli C Tuotenro. 243-31310-15

Pisteet 77, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli C Tuotenro. 243-31310-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	77
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli C Tuotenro. 243-31320-15

Pisteet 77, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli C Tuotenro. 243-31320-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	77
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli D Tuotenro. 245-11010-15

Pisteet 176, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli D Tuotenro. 245-11010-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	176
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli D Tuotenro. 245-11310-15

Pisteet 220, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli D Tuotenro. 245-11310-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	220
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli DE Tuotenro. 245-61010-15

Pisteet 200, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli DE Tuotenro. 245-61010-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	200
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli DE Tuotenro. 245-61310-15

Pisteet 244, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli DE Tuotenro. 245-61310-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	244
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-pistokeliitin, malli E Tuotenro. 245-21010-15

Pisteet 200, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-pistokeliitin, malli E Tuotenro. 245-21010-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	200
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-pistokeliitin, malli E Tuotenro. 245-21310-15

Pisteet 250, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-pistokeliitin, malli E Tuotenro. 245-21310-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	250
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-pistokejakaja, malli F Tuotenro. 245-31010-15

Pisteet 88, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-pistokejakaja, malli F Tuotenro. 245-31010-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	88
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-pistokejakaja, malli F Tuotenro. 245-31310-15

Pisteet 110, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-pistokejakaja, malli F Tuotenro. 245-31310-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	110
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli L Tuotenro. 243-51000

vähintään 1,44 mm:n paksuisille piirilevyille, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Teho

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli L Tuotenro. 243-51000 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli M Tuotenro. 243-41010-15

Pisteet 55, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Teho

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli M Tuotenro. 243-41010-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	55
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli M Tuotenro. 243-41310-15

Pisteet 77, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Teho

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli M Tuotenro. 243-41310-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	77
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-pistokejakaja, malli N Tuotenro. 243-52000

vähintään 1,44 mm:n paksuisille piirilevyille, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Teho

Näytä lisää tuotetietoja

hm2.0-pistokejakaja, malli N Tuotenro. 243-52000 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A15 Tuotenro. 243-13010-15

Pisteet 60, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A15 Tuotenro. 243-13010-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	60
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A15 Tuotenro. 243-13020-15

Pisteet 60, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A15 Tuotenro. 243-13020-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	60
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A15 Tuotenro. 243-13310-15

Pisteet 84, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A15 Tuotenro. 243-13310-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	84
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

hm2.0-liitinrivi, malli A Tuotenro. 243-11321-15

Pisteet 154, Liitospituus 3,7 mm, piirilevyjen paksuudelle > 2,2 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0-liitinrivi, malli A Tuotenro. 243-11321-15 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	154
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,7 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0
CTI-arvo IEC 60112	200
Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Liitin: enintään 0,75 N, suojaus: enintään 1 N
Vetovoima kosketusta kohti	Kosketus: vähintään 0,15 N, suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Ilma- ja virtausmatka	≥ 0,8 mm
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Derating-kaavio

Lisävarusteet

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8011

hm-jousilistoille, Pähkinänruskea RAL 8011

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8011 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8012

hm-jousilistoille, Kirsikanpunainen RAL 3018, Puhelinliikenteen erittely

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8012 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8013

hm-jousilistoille, Sinivioletti RAL 4005

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8013 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8014

hm-jousilistoille, Brilliantin sininen RAL 5007, 5,0 V cPCI

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8014 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8021

hm-jousilistoille, Resedavihreä RAL 6011

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8021 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8031

hm-jousilistoille, Kadmiumkeltainen RAL 1021, 3,3 V cPCI

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8031 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8032

hm-jousilistoille, liuskekivi-harmaa RAL 7015

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8032 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8033

hm-jousilistoille, Teräs sininen RAL 5011

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8033 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8034

hm-jousilistoille, Pastellioranssi RAL 2003

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8034 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8041

hm-jousilistoille, Okerikeltainen RAL 1024

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, liitinrivi Tuotenro. 244-8041 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8011

hm-mittauslistalle, Pähkinänruskea RAL 8011

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8011 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8012

hm-mittauslistalle, Kirsikanpunainen RAL 3018, Puhelinliikenteen erittely

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8012 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8013

hm-mittauslistalle, Sinivioletti RAL 4005

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8013 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8014

hm-mittauslistalle, Brilliantin sininen RAL 5007, 5,0 V cPCI

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8014 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8021

hm-mittauslistalle, Resedavihreä RAL 6011

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8021 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8031

hm-mittauslistalle, Kadmiumkeltainen RAL 1021, 3,3 V cPCI

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8031 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8032

hm-mittauslistalle, liuskekivi-harmaa RAL 7015

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8032 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8033

hm-mittauslistalle, Teräs sininen RAL 5011

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8033 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8034

hm-mittauslistalle, Pastellioranssi RAL 2003

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8034 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8041

hm-mittauslistalle, Okerikeltainen RAL 1024

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 koodausmoduuli, veitsirivi Tuotenro. 243-8041 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 alempi suojalevy, malli A Tuotenro. 244-11600-1

22 yhteystietoa, Liitospituus 3,4 mm, vähintään 1,44 mm:n paksuisille piirilevyille, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 alempi suojalevy, malli A Tuotenro. 244-11600-1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	22
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Suojaus: enintään 1 N
Vetovoima kosketusta kohti	Suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 alempi suojalevy, malli B25 Tuotenro. 244-21600-1

25 yhteystietoa, Liitospituus 3,4 mm, vähintään 1,44 mm:n paksuisille piirilevyille, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 alempi suojalevy, malli B25 Tuotenro. 244-21600-1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	25
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Suojaus: enintään 1 N
Vetovoima kosketusta kohti	Suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 alempi suojalevy, malli B19 Tuotenro. 244-23600-1

19 yhteystietoa, Liitospituus 3,4 mm, vähintään 1,44 mm:n paksuisille piirilevyille, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 alempi suojalevy, malli B19 Tuotenro. 244-23600-1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	19
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Suojaus: enintään 1 N
Vetovoima kosketusta kohti	Suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 alempi suojalevy, malli B22 Tuotenro. 244-22600-1

22 yhteystietoa, Liitospituus 3,4 mm, vähintään 1,44 mm:n paksuisille piirilevyille, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 alempi suojalevy, malli B22 Tuotenro. 244-22600-1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	22
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Suojaus: enintään 1 N
Vetovoima kosketusta kohti	Suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 alempi suojalevy, malli C Tuotenro. 244-31600-1

11 yhteystietoa, Liitospituus 3,4 mm, vähintään 1,44 mm:n paksuisille piirilevyille, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 alempi suojalevy, malli C Tuotenro. 244-31600-1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	11
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Suojaus: enintään 1 N
Vetovoima kosketusta kohti	Suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0, alempi suojalevy, malli D Tuotenro. 246-11600-1

22 yhteystietoa, Liitospituus 3,4 mm, vähintään 1,44 mm:n paksuisille piirilevyille, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0, alempi suojalevy, malli D Tuotenro. 246-11600-1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	22
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Suojaus: enintään 1 N
Vetovoima kosketusta kohti	Suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 alempi suojalevy, malli E Tuotenro. 246-21600-1

25 yhteystietoa, Liitospituus 3,4 mm, vähintään 1,44 mm:n paksuisille piirilevyille, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 alempi suojalevy, malli E Tuotenro. 246-21600-1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	25
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Suojaus: enintään 1 N
Vetovoima kosketusta kohti	Suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 alempi suojalevy, malli F Tuotenro. 246-31600-1

11 yhteystietoa, Liitospituus 3,4 mm, vähintään 1,44 mm:n paksuisille piirilevyille, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Press-fit-tekniikka

Näytä lisää tuotetietoja

hm2.0 alempi suojalevy, malli F Tuotenro. 246-31600-1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Laatutaso	2
Yhteyksien määrä	11
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	3,4 mm
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Kosketusaineisto	pronssi

Mekaaninen

Ruudukon ulottuvuus	2,0 mm
Työntövoima kosketinta kohti	Suojaus: enintään 1 N
Vetovoima kosketusta kohti	Suojaus: vähintään 0,15 N
Käyttöikä	> 250 kytkentäkertaa

Sähköinen

Toimintavirta	1,5 A @ +20 °C, 1,0 A @ +70 °C
Kosketusvastus	enintään 20 mΩ
Eristysresistanssi	vähintään 10⁴ MΩ
Testijännite	750 V r.m.s.
Tiedonsiirto	3,125 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud A Tuotenro. 243-5525-1/1

piirilevyjen paksuudelle 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud A Tuotenro. 243-5525-1/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud A Tuotenro. 243-5525-2/1

piirilevyjen paksuudelle 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud A Tuotenro. 243-5525-2/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud A Tuotenro. 243-5525-3/1

piirilevyjen paksuudelle > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud A Tuotenro. 243-5525-3/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud A Tuotenro. 243-5525-4/1

piirilevyjen paksuudelle 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud A Tuotenro. 243-5525-4/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud A Tuotenro. 243-5525-5/1

piirilevyjen paksuudelle < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud A Tuotenro. 243-5525-5/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB19 Tuotenro. 243-5719-1/1

hm AB Isolierkoerper fuer Uebergabesteckzonen Foto

piirilevyjen paksuudelle 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB19 Tuotenro. 243-5719-1/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB19 Tuotenro. 243-5719-2/1

piirilevyjen paksuudelle 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB19 Tuotenro. 243-5719-2/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB19 Tuotenro. 243-5719-3/1

piirilevyjen paksuudelle > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB19 Tuotenro. 243-5719-3/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB19 Tuotenro. 243-5719-4/1

piirilevyjen paksuudelle 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB19 Tuotenro. 243-5719-4/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB19 Tuotenro. 243-5719-5/1

piirilevyjen paksuudelle < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB19 Tuotenro. 243-5719-5/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB22 Tuotenro. 243-5722-1/1

piirilevyjen paksuudelle 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB22 Tuotenro. 243-5722-1/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB22 Tuotenro. 243-5722-2/1

piirilevyjen paksuudelle 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB22 Tuotenro. 243-5722-2/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB22 Tuotenro. 243-5722-3/1

piirilevyjen paksuudelle > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB22 Tuotenro. 243-5722-3/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB22 Tuotenro. 243-5722-4/1

piirilevyjen paksuudelle 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB22 Tuotenro. 243-5722-4/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB22 Tuotenro. 243-5722-5/1

piirilevyjen paksuudelle < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB22 Tuotenro. 243-5722-5/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB25 Tuotenro. 243-5725-1/1

piirilevyjen paksuudelle 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB25 Tuotenro. 243-5725-1/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB25 Tuotenro. 243-5725-2/1

piirilevyjen paksuudelle 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB25 Tuotenro. 243-5725-2/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB25 Tuotenro. 243-5725-3/1

piirilevyjen paksuudelle > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB25 Tuotenro. 243-5725-3/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB25 Tuotenro. 243-5725-4/1

piirilevyjen paksuudelle 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB25 Tuotenro. 243-5725-4/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud AB25 Tuotenro. 243-5725-5/1

piirilevyjen paksuudelle < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud AB25 Tuotenro. 243-5725-5/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B25 Tuotenro. 243-5625-1/1

piirilevyjen paksuudelle 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B25 Tuotenro. 243-5625-1/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B25 Tuotenro. 243-5625-2/1

piirilevyjen paksuudelle 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B25 Tuotenro. 243-5625-2/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B25 Tuotenro. 243-5625-3/1

piirilevyjen paksuudelle > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B25 Tuotenro. 243-5625-3/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B25 Tuotenro. 243-5625-4/1

piirilevyjen paksuudelle 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B25 Tuotenro. 243-5625-4/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B25 Tuotenro. 243-5625-5/1

piirilevyjen paksuudelle < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B25 Tuotenro. 243-5625-5/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B19 Tuotenro. 243-5619-1/1

piirilevyjen paksuudelle 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B19 Tuotenro. 243-5619-1/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B19 Tuotenro. 243-5619-2/1

piirilevyjen paksuudelle 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B19 Tuotenro. 243-5619-2/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B19 Tuotenro. 243-5619-3/1

piirilevyjen paksuudelle > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B19 Tuotenro. 243-5619-3/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B19 Tuotenro. 243-5619-4/1

piirilevyjen paksuudelle 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B19 Tuotenro. 243-5619-4/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B19 Tuotenro. 243-5619-5/1

piirilevyjen paksuudelle < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B19 Tuotenro. 243-5619-5/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B22 Tuotenro. 243-5622-1/1

piirilevyjen paksuudelle 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B22 Tuotenro. 243-5622-1/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B22 Tuotenro. 243-5622-2/1

piirilevyjen paksuudelle 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B22 Tuotenro. 243-5622-2/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B22 Tuotenro. 243-5622-3/1

piirilevyjen paksuudelle > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B22 Tuotenro. 243-5622-3/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B22 Tuotenro. 243-5622-4/1

piirilevyjen paksuudelle 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B22 Tuotenro. 243-5622-4/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud B22 Tuotenro. 243-5622-5/1

piirilevyjen paksuudelle < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud B22 Tuotenro. 243-5622-5/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud C Tuotenro. 243-5511-1/1

piirilevyjen paksuudelle 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud C Tuotenro. 243-5511-1/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud C Tuotenro. 243-5511-2/1

piirilevyjen paksuudelle 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud C Tuotenro. 243-5511-2/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud C Tuotenro. 243-5511-3/1

piirilevyjen paksuudelle > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud C Tuotenro. 243-5511-3/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud C Tuotenro. 243-5511-4/1

piirilevyjen paksuudelle 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud C Tuotenro. 243-5511-4/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

hm2.0 Shroud C Tuotenro. 243-5511-5/1

piirilevyjen paksuudelle < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testattu standardin IEC 61076-4-101 mukaisesti

Suorakulmainen

Näytä lisää tuotetietoja

hm2.0 Shroud C Tuotenro. 243-5511-5/1 - Tekniset tiedot

Perusteet

Tekniset tiedot	IEC 61076-4-101
Käyttölämpötila	-55 °C – +125 °C

Materiaali

Eristysrunko	PBT, lasikuituvahvistettu, UL 94 V-0

Mekaaninen

Ruudukon ulottuvuus	2,0 mm

Hyväksynnät / vaatimustenmukaisuus

Ympäristö	RoHS-yhteensopiva

Muu napojen lukumäärä? Muut pinoamiskorkeudet? Vaihtoehtoiset kosketuspinnoitteet? Räätälöidyt vaihtoehdot? Viivekoskettimet?

Pyydä räätälöityjä liittimiä

" Eikö se ole oikea sinulle? Pyydä räätälöityä liitintä nyt!

Username:

Kiitos paljon! Tarkastelemme pyyntöänne ja otamme teihin yhteyttä.

Jos teillä on kysyttävää, voitte ottaa meihin yhteyttä milloin tahansa sähköpostitse tai puhelimitse.

Sopivaa tuotetta ei löytynyt – pyydä tuotetta nyt:

*-merkillä merkityt kentät ovat pakollisia.

Yritys *

Tervehdys

Etunimi *

Nimi *

Street *

POSTINUMERO *

Sijainti *

Maa *

sähköpostiosoite *

Puhelin *

Tuotevaatimukset *

Voit lukea tietosuojaselosteemme täältä.

Ominaisuudet

hm2.0-liittimiä käytetään muun muassa CompactPCI-sovelluksissa. Kyseessä on PICMG:n standardi, joka on tarkoitettu passiivista takalevyä käyttäville 19 tuuman korkealuokkaisille järjestelmille. Kestävän rakenteensa ja jopa 3,125 Gbit/s:n tiedonsiirtonopeuksiensa ansiosta ne soveltuvat vaativiin suorituskyky-, kestävyys- ja vikasietovaatimuksiin. hm2.0-liitintä käytetään yhä enemmän myös teollisissa sovelluksissa, koska se on kestävä liitäntäjärjestelmä ja sen 2 mm:n väli tarjoaa suuren kontaktitiheyden. Liitin on saatavana 5 tai 8 signaalirivillä ja 12 eri nastapituudella.

hm20 Federleiste — hm2.0 liitinrivi, tyyppi A
Yhteenveto yksityiskohdista

hm20 Messerleiste — hm2.0-liitinrivi, tyyppi A
Yhteenveto yksityiskohdista

5 sisäistä kosketinjonoa signaalinsiirtoa varten

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Valmistamme sovellukseesi sopivat, yksilölliset liittimet.

muut napamäärät
muut pinoamiskorkeudet
vaihtoehtoiset kontaktipinnoitteet

Pyydä nyt yksilöllinen liitin

Standardi IEC 61076-4-101

Kovametrinen ept hm2.0 -liitinsarja on kehitetty ja valmistettu kansainvälisen standardin IEC 61076-4-101 mukaisesti. Tämä takaa käyttäjille maailmanlaajuisen standardin piirilevyjen liittämiseen moninapaisilla liittimillä. Piirilevyjä voidaan vaihtaa järjestelmästä toiseen ongelmitta. Tärkeät parametrit, kuten kiinnitys, suojaus ja koodaus, pysyvät yhteensopivina sovelluksen ulkopuolellakin.

ept hm2.0 -liittimet on rakennettu 2 mm:n metriselle ruudukolle. Nämä liittimet voidaan rivittää ongelmitta peräkkäin keskeyttämättä 2 mm:n ruudukkoa liitäntöjen kohdalla. Tämä rasterijärjestely tarjoaa etuja erityisesti piirilevyn suunnittelussa, koska yksittäisten liittimien moduulien sisällä ei menetetä tilaa.

Moduulit A, D, L ja M on varustettu monitoimilohkolla. Se ottaa vastaan standardin mukaiset koodausinsertit. Ruiskupuristetut ohjainet takaavat terä- ja jousiliittimien oikean suuntauksen toisiinsa nähden sekä kiertymissuojan ennen kosketuksen muodostumista. Koodausinsertit lukitaan paikalleen tai irrotetaan yksinkertaisella työntö- ja vetotyökalulla.

ept tarjoaa hm2.0-teräliittimille neljä eri pituutta liitäntäpuolelle ja kolme pituutta pistopuolelle. Eri liitäntäpituudet ovat tarpeen, jotta tiettyjä signaali- tai maajohtoja voidaan kytkeä tai irrottaa ensimmäisinä moduuleja liitettäessä tai irrotettaessa. Pitkiä, 11,25 mm:n liitäntöjä tarvitaan pääasiassa suojausriveille z ja f.

Paremman rivityksen ja liittimien kiertymisen estämiseksi eristyskappaleiden päihin on tehty viisteet. Nämä viisteet takaavat tarkan sijoittamisen piirilevylle ja antavat moduuleille tarvittavan pidon toisiinsa nähden. Piirilevyjen

sekaantumisen estämiseksi liittimien koodaus on välttämätöntä nykyaikaisessa BUS-järjestelmässä. Koodausmahdollisuus on jo määritelty standardissa IEC 61076-4-101. Niin sanotut koodausinsertit voidaan kiinnittää käsin liittimien tyyppien A, D, L ja M monitoimilohkoon. Eri insertit on merkitty väreillä, minkä ansiosta ne on helppo tunnistaa silmämääräisesti.

hm2.0-järjestelmän modulaarisuus

ept hm2.0 -moduulit tarjoavat useita mahdollisuuksia optimoida suuria kontaktitiheyksiä. Erityisesti yhdistettynä koaksiaali- tai valokaapeliliitäntöihin. Tyypin A moduulia
käyttämällä voidaan valmistaa 50 mm:n pituisia liitinjärjestelmiä 25 mm:n välein mihin tahansa kokonaispituuteen asti.
Liittimet, joissa on monitoimiyksikkö (tyypit A, M, L), sijoitetaan mieluiten liitinrivin alkuun. Tyypin B moduuli sijoitetaan sen sijaan vain muiden moduulien väliin. Tyypin C ja
N 25 mm:n moduulit sijoitetaan napaussuojansa vuoksi liitinrivin loppuun. Moduulien oikea liittäminen varmistetaan monitoimilohkon koodausinserteillä sekä tyypin C ja N moduuleilla.

hm2.0 nopeisiin sovelluksiin

Ept:n hm2.0-liittimillä voidaan toteuttaa suurinopeuksisia sovelluksia. Seuraavissa olosuhteissa on todistettu saavutettavan jopa 3,125 Gbit/s:n tiedonsiirtonopeuksia.

Kaksi ept:n hm2.
0-liittimparia Kaksi vakiomallista FR4-korttia, paksuus 1,6 mm ja johtopituus 115 mm
Yksi vakiomallinen FR4-taustalevy, paksuus 4,4 mm ja johtopituus 400 mm
Erityistä huomiota on kiinnitettävä liitäntähäiriöihin, stubefektiin, skinefektiin sekä dielektrisiin häviöihin sovellussuunnittelussa

Toimitamme mielellämme lisätietoja ja asiaa käsittelevää ammattikirjallisuutta hm2.0-liittimien käyttöön nopeissa sovelluksissa. Kysy meiltä.

UKK: Kysymyksiä ja vastauksia hm2.0:sta

Mille tiedonsiirtonopeuksille hm2.0-liittimet sopivat? Voiko hm2.0-takalevysysteemillä puristaa molemmilta puolilta samaan piirilevyn reikään?

Mille tiedonsiirtonopeuksille hm2.0-liittimet sopivat?

hm2.0-liittimillä voidaan saavuttaa jopa 3,125 Gbit/s:n tiedonsiirtonopeus.

Voiko hm2.0-takalevysysteemillä puristaa molemmilta puolilta samaan piirilevyn reikään?

Ei, valitettavasti se ei ole mahdollista. Olemme kuitenkin löytäneet tähän toisen ratkaisun. Suorat liitinrivit ovat saatavilla myös pitkillä nastoilla. Tämä tarkoittaa, että puristusprosessin jälkeen takapaneelin takaosaan puristetaan vielä suojakotelo. Näin ollen myös takapuolelta voidaan kytkeä niin sanottuja ”rear transition board” -kortteja.
