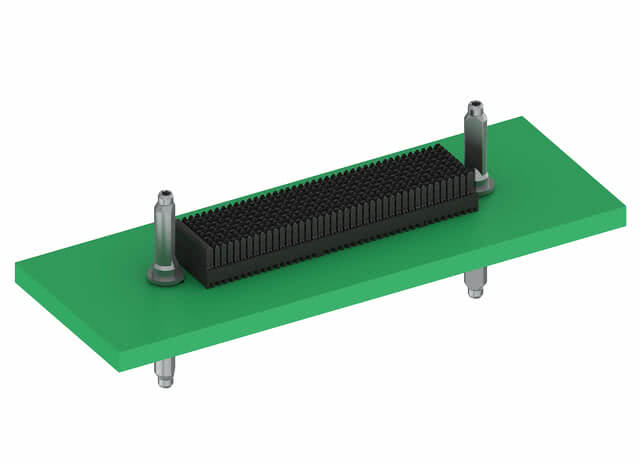

Velox Highspeed taustalevy

Velox® on modulaarinen liitinjärjestelmä nopeisiin taustalevy-Anwendungen. Se on kehitetty erityisesti markkinoille, joilla on korkeat suorituskykyvaatimukset.
Velox®-tuotesarja täyttää VITA46-järjestelmien korkeat vaatimukset. Saatavilla on neljä erilaista tyyppiä, joihin on mahdollista asentaa komponentit yksilöllisesti. Tämä tarjoaa kehittäjille enemmän joustavuutta piirilevylayoutien suunnittelussa.
Lisäksi 1,27 µm paksu kultapinnoite takaa järjestelmän pitkän käyttöiän.

Ominaisuudet

10 Gbit/s
Kestävä rakenne
Testattu VITA46-standardin
mukaisesti Pitkä käyttöikä 200 kytkentäkerta ”Heavy
Gold” -pinnoite
Sisäiset koskettimet
Modulaarinen liittimijärjestelmä (liitin-System
) Yksilöllinen kosketinjärjestely

Sovellukset

Sotilas-ilmailu- ja avaruusteollisuus-järjestelmät
, jotka on tarkoitettu kovaan käyttöön
, televiestintä / tiedonsiirto

Velox: Yleiskatsaus

Tietoa lyhyesti Sovellukset Velox-tuotteet Ominaisuudet VITA46-määritykset Kehittäjän näkökulma FAQ

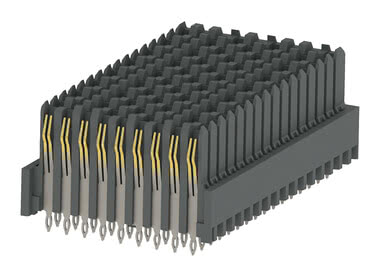

16-vasen

Velox 16-vasen Tuotenro. 308-52100-41

Press-fit-alueen pinta: SnPb, Täydellinen varustelu (144 liitintä), Liitäntätekniikka: puristusliitos, Ruudukko 1,8 mm, Tiedonsiirtonopeus 10 Gbit/s

Suorakulmainen

Press-fit-tekniikka

Nopea nopeus

Kestävä

Näytä lisää tuotetietoja

Velox 16-vasen Tuotenro. 308-52100-41 - Tekniset tiedot

Perusteet

Tekniset tiedot	VITA 46
Yhteyksien määrä	144
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	1,62 mm
Käyttölämpötila	-55 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	fosforipronssi
Yhteystiedot pinnoite	1,27 µm Au Ni:n päällä kosketuspinnalla, SnPb puristusalueella

Mekaaninen

Ruudukon ulottuvuus	1,8 mm
Työntövoima kosketinta kohti	enintään 0,75 N
Vetovoima kosketusta kohti	vähintään 0,15 N
Käyttöikä	200 kytkentäkertaa

Sähköinen

Toimintavirta	1,0 A (<30 °C)
Käyttöjännite	50 VAC huippuarvo tai DC
Testijännite	500 V (vaihtovirta/tasavirta)
Kosketusvastus	enintään 80 mΩ
Ilma- ja virtausmatka	≥ 0,7 mm
Eristysresistanssi	vähintään 1000 MΩ
Tiedonsiirto	10 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314

Velox 16-vasen Tuotenro. 308-52100-42

Pinta Press-fit-alue: Sn (RoHS-yhteensopiva), Täydellinen varustelu (144 liitintä), Liitäntätekniikka: puristusliitos, Ruudukko 1,8 mm, Tiedonsiirtonopeus 10 Gbit/s

Suorakulmainen

Press-fit-tekniikka

Nopea nopeus

Kestävä

Näytä lisää tuotetietoja

Velox 16-vasen Tuotenro. 308-52100-42 - Tekniset tiedot

Perusteet

Tekniset tiedot	VITA 46
Yhteyksien määrä	144
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	1,62 mm
Käyttölämpötila	-55 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	fosforipronssi
Yhteystiedot pinnoite	1,27 µm Au Ni:n päällä kosketuspinnalla, Sn puristusalueella

Mekaaninen

Ruudukon ulottuvuus	1,8 mm
Työntövoima kosketinta kohti	enintään 0,75 N
Vetovoima kosketusta kohti	vähintään 0,15 N
Käyttöikä	200 kytkentäkertaa

Sähköinen

Toimintavirta	1,0 A (<30 °C)
Käyttöjännite	50 VAC huippuarvo tai DC
Testijännite	500 V (vaihtovirta/tasavirta)
Kosketusvastus	enintään 80 mΩ
Ilma- ja virtausmatka	≥ 0,7 mm
Eristysresistanssi	vähintään 1000 MΩ
Tiedonsiirto	10 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

keskellä

Velox-keskus Tuotenro. 308-50100-41

Press-fit-alueen pinta: SnPb, Täydellinen varustelu (144 liitintä), Liitäntätekniikka: puristusliitos, Ruudukko 1,8 mm, Tiedonsiirtonopeus 10 Gbit/s

Suorakulmainen

Press-fit-tekniikka

Nopea nopeus

Kestävä

Näytä lisää tuotetietoja

Velox-keskus Tuotenro. 308-50100-41 - Tekniset tiedot

Perusteet

Tekniset tiedot	VITA 46
Yhteyksien määrä	144
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	1,62 mm
Käyttölämpötila	-55 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	fosforipronssi
Yhteystiedot pinnoite	1,27 µm Au Ni:n päällä kosketuspinnalla, SnPb puristusalueella

Mekaaninen

Ruudukon ulottuvuus	1,8 mm
Työntövoima kosketinta kohti	enintään 0,75 N
Vetovoima kosketusta kohti	vähintään 0,15 N
Käyttöikä	200 kytkentäkertaa

Sähköinen

Toimintavirta	1,0 A (<30 °C)
Käyttöjännite	50 VAC huippuarvo tai DC
Testijännite	500 V (vaihtovirta/tasavirta)
Kosketusvastus	enintään 80 mΩ
Ilma- ja virtausmatka	≥ 0,7 mm
Eristysresistanssi	vähintään 1000 MΩ
Tiedonsiirto	10 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314

Velox-keskus Tuotenro. 308-50100-42

Pinta Press-fit-alue: Sn (RoHS-yhteensopiva), Täydellinen varustelu (144 liitintä), Liitäntätekniikka: puristusliitos, Ruudukko 1,8 mm, Tiedonsiirtonopeus 10 Gbit/s

Suorakulmainen

Press-fit-tekniikka

Nopea nopeus

Kestävä

Näytä lisää tuotetietoja

Velox-keskus Tuotenro. 308-50100-42 - Tekniset tiedot

Perusteet

Tekniset tiedot	VITA 46
Yhteyksien määrä	144
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	1,62 mm
Käyttölämpötila	-55 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	fosforipronssi
Yhteystiedot pinnoite	1,27 µm Au Ni:n päällä kosketuspinnalla, Sn puristusalueella

Mekaaninen

Ruudukon ulottuvuus	1,8 mm
Työntövoima kosketinta kohti	enintään 0,75 N
Vetovoima kosketusta kohti	vähintään 0,15 N
Käyttöikä	200 kytkentäkertaa

Sähköinen

Toimintavirta	1,0 A (<30 °C)
Käyttöjännite	50 VAC huippuarvo tai DC
Testijännite	500 V (vaihtovirta/tasavirta)
Kosketusvastus	enintään 80 mΩ
Ilma- ja virtausmatka	≥ 0,7 mm
Eristysresistanssi	vähintään 1000 MΩ
Tiedonsiirto	10 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Velox-keskus Tuotenro. 308-50101-41

Press-fit-alueen pinta: SnPb, Yksilöllisesti varustettu (135 liitintä), Liitäntätekniikka: puristusliitos, Ruudukko 1,8 mm, Tiedonsiirtonopeus 10 Gbit/s

Suorakulmainen

Press-fit-tekniikka

Nopea nopeus

Kestävä

Näytä lisää tuotetietoja

Velox-keskus Tuotenro. 308-50101-41 - Tekniset tiedot

Perusteet

Tekniset tiedot	VITA 46
Yhteyksien määrä	135
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	1,62 mm
Käyttölämpötila	-55 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	fosforipronssi
Yhteystiedot pinnoite	1,27 µm Au Ni:n päällä kosketuspinnalla, SnPb puristusalueella

Mekaaninen

Ruudukon ulottuvuus	1,8 mm
Työntövoima kosketinta kohti	enintään 0,75 N
Vetovoima kosketusta kohti	vähintään 0,15 N
Käyttöikä	200 kytkentäkertaa

Sähköinen

Toimintavirta	1,0 A (<30 °C)
Käyttöjännite	50 VAC huippuarvo tai DC
Testijännite	500 V (vaihtovirta/tasavirta)
Kosketusvastus	enintään 80 mΩ
Ilma- ja virtausmatka	≥ 0,7 mm
Eristysresistanssi	vähintään 1000 MΩ
Tiedonsiirto	10 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314

Velox-keskus Tuotenro. 308-50101-42

Pinta Press-fit-alue: Sn (RoHS-yhteensopiva), Yksilöllisesti varustettu (135 liitintä), Liitäntätekniikka: puristusliitos, Ruudukko 1,8 mm, Tiedonsiirtonopeus 10 Gbit/s

Suorakulmainen

Press-fit-tekniikka

Nopea nopeus

Kestävä

Näytä lisää tuotetietoja

Velox-keskus Tuotenro. 308-50101-42 - Tekniset tiedot

Perusteet

Tekniset tiedot	VITA 46
Yhteyksien määrä	135
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	1,62 mm
Käyttölämpötila	-55 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	fosforipronssi
Yhteystiedot pinnoite	1,27 µm Au Ni:n päällä kosketuspinnalla, Sn puristusalueella

Mekaaninen

Ruudukon ulottuvuus	1,8 mm
Työntövoima kosketinta kohti	enintään 0,75 N
Vetovoima kosketusta kohti	vähintään 0,15 N
Käyttöikä	200 kytkentäkertaa

Sähköinen

Toimintavirta	1,0 A (<30 °C)
Käyttöjännite	50 VAC huippuarvo tai DC
Testijännite	500 V (vaihtovirta/tasavirta)
Kosketusvastus	enintään 80 mΩ
Ilma- ja virtausmatka	≥ 0,7 mm
Eristysresistanssi	vähintään 1000 MΩ
Tiedonsiirto	10 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Velox-keskus Tuotenro. 308-50102-41

Press-fit-alueen pinta: SnPb, Yksilöllisesti varustettu (71 liitintä), Liitäntätekniikka: puristusliitos, Ruudukko 1,8 mm, Tiedonsiirtonopeus 10 Gbit/s

Suorakulmainen

Press-fit-tekniikka

Nopea nopeus

Kestävä

Näytä lisää tuotetietoja

Velox-keskus Tuotenro. 308-50102-41 - Tekniset tiedot

Perusteet

Tekniset tiedot	VITA 46
Yhteyksien määrä	71
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	1,62 mm
Käyttölämpötila	-55 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	fosforipronssi
Yhteystiedot pinnoite	1,27 µm Au Ni:n päällä kosketuspinnalla, SnPb puristusalueella

Mekaaninen

Ruudukon ulottuvuus	1,8 mm
Työntövoima kosketinta kohti	enintään 0,75 N
Vetovoima kosketusta kohti	vähintään 0,15 N
Käyttöikä	200 kytkentäkertaa

Sähköinen

Toimintavirta	1,0 A (<30 °C)
Käyttöjännite	50 VAC huippuarvo tai DC
Testijännite	500 V (vaihtovirta/tasavirta)
Kosketusvastus	enintään 80 mΩ
Ilma- ja virtausmatka	≥ 0,7 mm
Eristysresistanssi	vähintään 1000 MΩ
Tiedonsiirto	10 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314

Velox-keskus Tuotenro. 308-50102-42

Pinta Press-fit-alue: Sn (RoHS-yhteensopiva), Yksilöllisesti varustettu (71 liitintä), Liitäntätekniikka: puristusliitos, Ruudukko 1,8 mm, Tiedonsiirtonopeus 10 Gbit/s

Suorakulmainen

Press-fit-tekniikka

Nopea nopeus

Kestävä

Näytä lisää tuotetietoja

Velox-keskus Tuotenro. 308-50102-42 - Tekniset tiedot

Perusteet

Tekniset tiedot	VITA 46
Yhteyksien määrä	71
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	1,62 mm
Käyttölämpötila	-55 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	fosforipronssi
Yhteystiedot pinnoite	1,27 µm Au Ni:n päällä kosketuspinnalla, Sn puristusalueella

Mekaaninen

Ruudukon ulottuvuus	1,8 mm
Työntövoima kosketinta kohti	enintään 0,75 N
Vetovoima kosketusta kohti	vähintään 0,15 N
Käyttöikä	200 kytkentäkertaa

Sähköinen

Toimintavirta	1,0 A (<30 °C)
Käyttöjännite	50 VAC huippuarvo tai DC
Testijännite	500 V (vaihtovirta/tasavirta)
Kosketusvastus	enintään 80 mΩ
Ilma- ja virtausmatka	≥ 0,7 mm
Eristysresistanssi	vähintään 1000 MΩ
Tiedonsiirto	10 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Velox-keskus Tuotenro. 308-50103-41

Press-fit-alueen pinta: SnPb, Yksilöllisesti varustettu (80 liitintä), Liitäntätekniikka: puristusliitos, Ruudukko 1,8 mm, Tiedonsiirtonopeus 10 Gbit/s

Suorakulmainen

Press-fit-tekniikka

Nopea nopeus

Kestävä

Näytä lisää tuotetietoja

Velox-keskus Tuotenro. 308-50103-41 - Tekniset tiedot

Perusteet

Tekniset tiedot	VITA 46
Yhteyksien määrä	80
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	1,62 mm
Käyttölämpötila	-55 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	fosforipronssi
Yhteystiedot pinnoite	1,27 µm Au Ni:n päällä kosketuspinnalla, SnPb puristusalueella

Mekaaninen

Ruudukon ulottuvuus	1,8 mm
Työntövoima kosketinta kohti	enintään 0,75 N
Vetovoima kosketusta kohti	vähintään 0,15 N
Käyttöikä	200 kytkentäkertaa

Sähköinen

Toimintavirta	1,0 A (<30 °C)
Käyttöjännite	50 VAC huippuarvo tai DC
Testijännite	500 V (vaihtovirta/tasavirta)
Kosketusvastus	enintään 80 mΩ
Ilma- ja virtausmatka	≥ 0,7 mm
Eristysresistanssi	vähintään 1000 MΩ
Tiedonsiirto	10 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314

Velox-keskus Tuotenro. 308-50103-42

Pinta Press-fit-alue: Sn (RoHS-yhteensopiva), Yksilöllisesti varustettu (80 liitintä), Liitäntätekniikka: puristusliitos, Ruudukko 1,8 mm, Tiedonsiirtonopeus 10 Gbit/s

Suorakulmainen

Press-fit-tekniikka

Nopea nopeus

Kestävä

Näytä lisää tuotetietoja

Velox-keskus Tuotenro. 308-50103-42 - Tekniset tiedot

Perusteet

Tekniset tiedot	VITA 46
Yhteyksien määrä	80
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	1,62 mm
Käyttölämpötila	-55 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	fosforipronssi
Yhteystiedot pinnoite	1,27 µm Au Ni:n päällä kosketuspinnalla, Sn puristusalueella

Mekaaninen

Ruudukon ulottuvuus	1,8 mm
Työntövoima kosketinta kohti	enintään 0,75 N
Vetovoima kosketusta kohti	vähintään 0,15 N
Käyttöikä	200 kytkentäkertaa

Sähköinen

Toimintavirta	1,0 A (<30 °C)
Käyttöjännite	50 VAC huippuarvo tai DC
Testijännite	500 V (vaihtovirta/tasavirta)
Kosketusvastus	enintään 80 mΩ
Ilma- ja virtausmatka	≥ 0,7 mm
Eristysresistanssi	vähintään 1000 MΩ
Tiedonsiirto	10 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

16-oikea

Velox 16-oikea Tuotenro. 308-51100-41

Press-fit-alueen pinta: SnPb, Täydellinen varustelu (144 liitintä), Liitäntätekniikka: puristusliitos, Ruudukko 1,8 mm, Tiedonsiirtonopeus 10 Gbit/s

Suorakulmainen

Press-fit-tekniikka

Nopea nopeus

Kestävä

Näytä lisää tuotetietoja

Velox 16-oikea Tuotenro. 308-51100-41 - Tekniset tiedot

Perusteet

Tekniset tiedot	VITA 46
Yhteyksien määrä	144
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	1,62 mm
Käyttölämpötila	-55 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	fosforipronssi
Yhteystiedot pinnoite	1,27 µm Au Ni:n päällä kosketuspinnalla, SnPb puristusalueella

Mekaaninen

Ruudukon ulottuvuus	1,8 mm
Työntövoima kosketinta kohti	enintään 0,75 N
Vetovoima kosketusta kohti	vähintään 0,15 N
Käyttöikä	200 kytkentäkertaa

Sähköinen

Toimintavirta	1,0 A (<30 °C)
Käyttöjännite	50 VAC huippuarvo tai DC
Testijännite	500 V (vaihtovirta/tasavirta)
Kosketusvastus	enintään 80 mΩ
Ilma- ja virtausmatka	≥ 0,7 mm
Eristysresistanssi	vähintään 1000 MΩ
Tiedonsiirto	10 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314

Velox 16-oikea Tuotenro. 308-51100-42

Pinta Press-fit-alue: Sn (RoHS-yhteensopiva), Täydellinen varustelu (144 liitintä), Liitäntätekniikka: puristusliitos, Ruudukko 1,8 mm, Tiedonsiirtonopeus 10 Gbit/s

Suorakulmainen

Press-fit-tekniikka

Nopea nopeus

Kestävä

Näytä lisää tuotetietoja

Velox 16-oikea Tuotenro. 308-51100-42 - Tekniset tiedot

Perusteet

Tekniset tiedot	VITA 46
Yhteyksien määrä	144
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	1,62 mm
Käyttölämpötila	-55 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	fosforipronssi
Yhteystiedot pinnoite	1,27 µm Au Ni:n päällä kosketuspinnalla, Sn puristusalueella

Mekaaninen

Ruudukon ulottuvuus	1,8 mm
Työntövoima kosketinta kohti	enintään 0,75 N
Vetovoima kosketusta kohti	vähintään 0,15 N
Käyttöikä	200 kytkentäkertaa

Sähköinen

Toimintavirta	1,0 A (<30 °C)
Käyttöjännite	50 VAC huippuarvo tai DC
Testijännite	500 V (vaihtovirta/tasavirta)
Kosketusvastus	enintään 80 mΩ
Ilma- ja virtausmatka	≥ 0,7 mm
Eristysresistanssi	vähintään 1000 MΩ
Tiedonsiirto	10 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

8-vasen

Velox 8-vasen Tuotenro. 308-52200-41

Press-fit-alueen pinta: SnPb, Täydellinen varustelu (72 liitintä), Liitäntätekniikka: puristusliitos, Ruudukko 1,8 mm, Tiedonsiirtonopeus 10 Gbit/s

Suorakulmainen

Press-fit-tekniikka

Nopea nopeus

Kestävä

Näytä lisää tuotetietoja

Velox 8-vasen Tuotenro. 308-52200-41 - Tekniset tiedot

Perusteet

Tekniset tiedot	VITA 46
Yhteyksien määrä	72
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	1,62 mm
Käyttölämpötila	-55 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	fosforipronssi
Yhteystiedot pinnoite	1,27 µm Au Ni:n päällä kosketuspinnalla, SnPb puristusalueella

Mekaaninen

Ruudukon ulottuvuus	1,8 mm
Työntövoima kosketinta kohti	enintään 0,75 N
Vetovoima kosketusta kohti	vähintään 0,15 N
Käyttöikä	200 kytkentäkertaa

Sähköinen

Toimintavirta	1,0 A (<30 °C)
Käyttöjännite	50 VAC huippuarvo tai DC
Testijännite	500 V (vaihtovirta/tasavirta)
Kosketusvastus	enintään 80 mΩ
Ilma- ja virtausmatka	≥ 0,7 mm
Eristysresistanssi	vähintään 1000 MΩ
Tiedonsiirto	10 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314

Velox 8-vasen Tuotenro. 308-52200-42

Pinta Press-fit-alue: Sn (RoHS-yhteensopiva), Täydellinen varustelu (72 liitintä), Liitäntätekniikka: puristusliitos, Ruudukko 1,8 mm, Tiedonsiirtonopeus 10 Gbit/s

Suorakulmainen

Press-fit-tekniikka

Nopea nopeus

Kestävä

Näytä lisää tuotetietoja

Velox 8-vasen Tuotenro. 308-52200-42 - Tekniset tiedot

Perusteet

Tekniset tiedot	VITA 46
Yhteyksien määrä	72
Liitäntätekniikka	Press-fit-tekniikka
Liitännän pituus	1,62 mm
Käyttölämpötila	-55 °C – +105 °C

Materiaali

Eristysrunko	LCP, UL 94 V-0
CTI-arvo IEC 60112	175
Kosketusaineisto	fosforipronssi
Yhteystiedot pinnoite	1,27 µm Au Ni:n päällä kosketuspinnalla, Sn puristusalueella

Mekaaninen

Ruudukon ulottuvuus	1,8 mm
Työntövoima kosketinta kohti	enintään 0,75 N
Vetovoima kosketusta kohti	vähintään 0,15 N
Käyttöikä	200 kytkentäkertaa

Sähköinen

Toimintavirta	1,0 A (<30 °C)
Käyttöjännite	50 VAC huippuarvo tai DC
Testijännite	500 V (vaihtovirta/tasavirta)
Kosketusvastus	enintään 80 mΩ
Ilma- ja virtausmatka	≥ 0,7 mm
Eristysresistanssi	vähintään 1000 MΩ
Tiedonsiirto	10 Gbit/s

Hyväksynnät / vaatimustenmukaisuus

UL-tiedosto	E130314
Ympäristö	RoHS-yhteensopiva

Muu napojen lukumäärä? Muut pinoamiskorkeudet? Vaihtoehtoiset kosketuspinnoitteet? Räätälöidyt vaihtoehdot? Viivekoskettimet?

Pyydä räätälöityjä liittimiä

" Eikö se ole oikea sinulle? Pyydä räätälöityä liitintä nyt!

Kiitos paljon! Tarkastelemme pyyntöänne ja otamme teihin yhteyttä.

Jos teillä on kysyttävää, voitte ottaa meihin yhteyttä milloin tahansa sähköpostitse tai puhelimitse.

Sopivaa tuotetta ei löytynyt – pyydä tuotetta nyt:

Tähdellä * merkityt kentät ovat pakollisia.

Yritys *

Tervehdys

Etunimi *

Nimi *

Street *

POSTINUMERO *

Sijainti *

Maa *

sähköpostiosoite *

Puhelin *

Tuotevaatimukset *

Voit lukea tietosuojaselosteemme täältä.

Ominaisuudet

Velox®-liittimillä liitin on vankka rakenne, johon kuuluu 1,27 μm (50 mikro”) paksuinen kultapinnoite. Kosketimet sijaitsevat sisäpuolella, mikä tarjoaa niille lisäsuojan. Kaikki nämä ominaisuudet edistävät erittäin pitkää käyttöikää, joka on vähintään 200 kytkentäkerta. Velox® sopii siksi erityisen hyvin nopeisiin taustalevy-sovelluksiin, joiden tiedonsiirtonopeus on 10 Gbit/s. Liittimien korkea kestävyys on jo osoitettu VITA-46-standardin mukaisesti suoritetuissa testeissä.

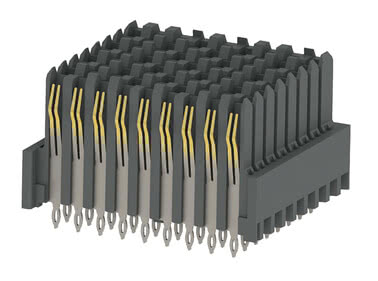

Velox1 — Velox 8-vasen
Yhteenveto yksityiskohdista

Kaksi yhteydenottoa kutakin yhteyshenkilöä kohti

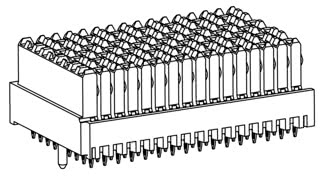

Velox2 — Velox 16-vasen
Yhteenveto yksityiskohdista

VITA46 - tekniset tiedot

Vita46-spesifikaatiot, jotka tunnetaan myös nimellä VPX, kuvaavat uutta High-Speed-liitin-järjestelmää. Niiden kautta siirretään muun muassa Gigabit Ethernet-, PCI Express-, Serial RapidIO- ja InfiniBand-tietoja. VMEbus-järjestelmästä tutut 6HE- ja 3HE-Eurokorttien muodot tuetaan maksimaalisen yhteensopivuuden varmistamiseksi. Tämä mahdollistaa myös hybridijärjestelmät. VITA-organisaatio on kehittänyt VITA 46 -standardin pääasiassa tietokonejärjestelmille, joiden on kestettävä suuria kuormituksia, kuten esimerkiksi sotilassovelluksissa.

Neljä erilaista tyyppiä voidaan yhdistellä modulaarisesti keskenään. Velox®-liittimet (liitin) ovat erittäin joustavia eri kontaktimäärien ansiosta. Tätä ominaisuutta korostaa mahdollisuus varustaa variantit yksilöllisesti.

Kehittäjän näkökulma

”ept on kehittänyt Velox®-liitinjärjestelmän nimenomaan VITA-46-järjestelmiä, jotka tunnetaan myös nimellä VPX, varten. Velox®-järjestelmään kuuluu neljä erilaista liitin-tyyppiä, jotka voidaan liittää toisiinsa modulaarisesti. Lisäksi asiakas voi valita itse kontaktien lukumäärän. Hän voi tilata joko täysin varustettuja liitin-liittimiä, joissa on 72 tai 144 kontaktia, tai yksilöllisen kontaktivarustuksen. Tämä antaa kehittäjille paljon joustavuutta piirilevyjen rakentamisessa. Järjestelmä on kehitetty erityisesti sovelluksiin, joissa teho vaatimukset ovat korkeat. Kultapinnoituksensa ja eristysrungon sisällä sijaitsevien kontaktien ansiosta se on erittäin kestävä.”

UKK: Kysymyksiä ja vastauksia Veloxista

Mille tiedonsiirtonopeuksille Velox®-liitin -liittimet sopivat? Ovatko ept:n Velox®-liitit (liitin) yhteensopivia muiden markkinoilla olevien liitinten kanssa? Voiko ept tarjota Velox®-liittimille (liitin) yksilöllisen kontaktijärjestelyn?

Mille tiedonsiirtonopeuksille Velox®-liitin -liittimet sopivat?

Velox®-liitin-liittimet mahdollistavat jopa 10 Gbit/s:n tiedonsiirtonopeudet.

Ovatko ept:n Velox®-liitit (liitin) yhteensopivia muiden markkinoilla olevien liitinten kanssa?

ept takaa Velox®-liitin-liittimien täydellisen ristiyhteensopivuuden kaikkien markkinoilla olevien VITA-46-järjestelmien kanssa.

Voiko ept tarjota Velox®-liittimille (liitin) yksilöllisen kontaktijärjestelyn?

Kaikki neljä erilaista Velox®-liitin-liitintyyppiä ovat saatavilla yksilöllisellä varustuksella.
