Float27 – Ratkaisumme kelluvien rakenteiden alalla
Tärkeimmät ominaisuudet
- 1,27 mm:n ruudukko, 26,1–30,7 mm:n piirilevyjen välinen etäisyys, ±0,8 mm:n toleranssin kompensointi X- ja Y-suunnassa
- , jopa 2,4 mm:n kosketuspäällyste Z-suunnassa
Edut
- Erinomainen tärinä- ja iskunkestävyys
- Liitoskohdan ja juotoskohdan
- rasituksen vähentäminen Pienet siirtovoimat
Float27: Yleiskatsaus
Federleiste gerade

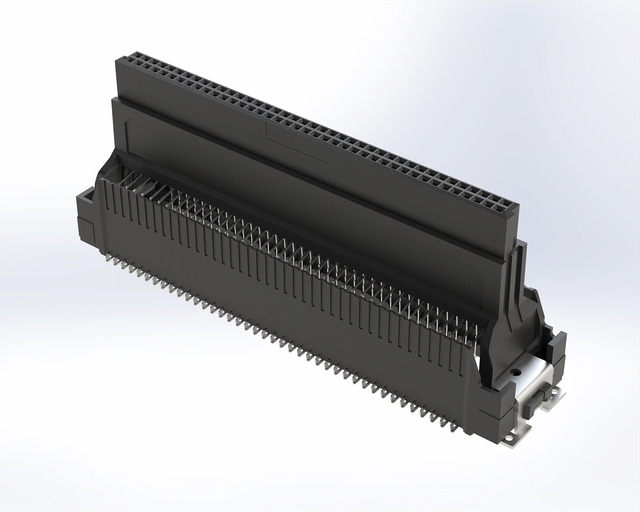

Float27 Federleiste x²high-profile Tuotenro. 424-56080-51

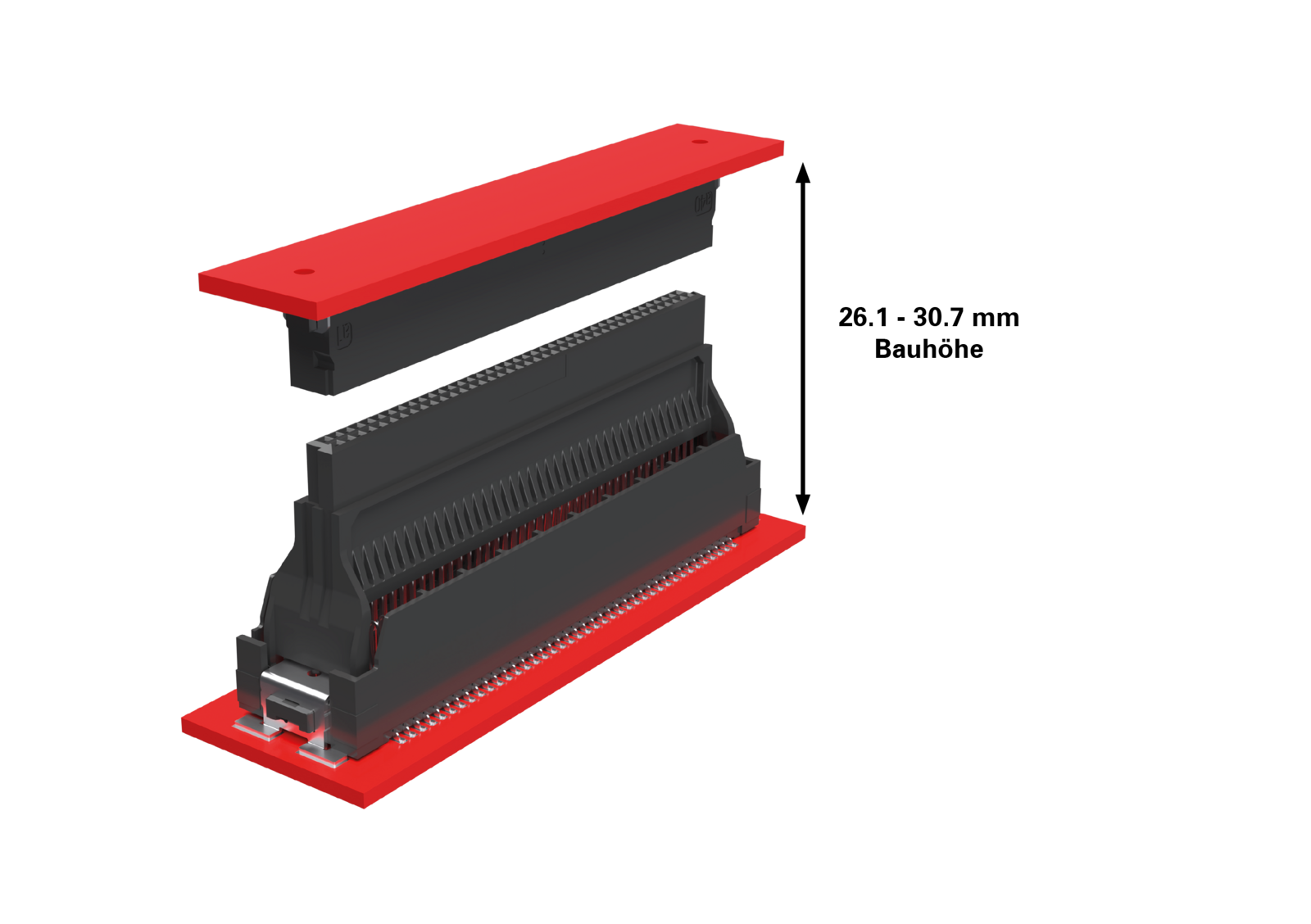

Suora pistokeliitin
One27 matalaprofiilinen pistorasia Tuotenro. 413-52080-51
One27-pistorasia, keskiprofiili Tuotenro. 413-53080-51
One27-veitsiteline, korkeaprofiilinen Tuotenro. 403-54080-51
Muu napojen lukumäärä? Muut pinoamiskorkeudet? Vaihtoehtoiset kosketuspinnoitteet? Räätälöidyt vaihtoehdot? Viivekoskettimet?
Float27 SMT -kelluvan liittimen tärkeimmät ominaisuudet
- ± 0,8 mm:n toleranssin kompensointi
- X- ja Y-suunnassa
- liitännän
- aikana sekä liitettynä
Float27-liittimen tekniset erityispiirteet
Details im Überblick
für korrekte Verbindung von Messer- und Federleiste
zum Ausgleich von Mitten- und Winkelversatz beim Stecken
robuste Verbindung zur Leiterplatte
optimale Verarbeitung durch exakte Platzierung
prozesssicheres Löten bei der Verarbeitung
hohe Stabilität und Belastbarkeit der Lötstelle
Details im Überblick
für sichere und zuverlässige Kontaktierung
zuverlässige Kontaktierung durch Kontaktschluss auf gewalzter, glatter Oberfläche
hohe Zuverlässigkeit durch hohen Toleranzausgleich
zur Realisierung des hohen Toleranzausgleichs
Float27-piirilevyliittimet
"Maksimaalinen piirilevyjen välinen etäisyys, suuri toleranssivara floating-toiminnon ansiosta – ja kaikki tämä pienellä, luotettavalla rasterivälillä? Halusimme ottaa tämän haasteen vastaan! Floating-toiminnolla varustetut Float27 SMT-piirilevyliittimemme, joiden rasteriväli on 1,27 mm, tarjoavat juuri tämän ja paljon muuta: niiden korkean toleranssin kompensointikyvyn ansiosta (jopa ± 0,8 mm) ne sopivat erinomaisesti moniin sovelluksiin, joissa esiintyy erittäin suuria isku- ja tärinäkuormituksia, joissa on ylitettävä suuria piirilevyjen välisiä etäisyyksiä ja jotka lisäksi käsitellään automatisoidusti. Yhdistämällä Float27-jousiliittimen One27-teräliittimien eri malleihin sekä suureen liitosalueeseen voidaan toteuttaa käytännössä mikä tahansa piirilevyjen välin 26,1–30,7 mm. Takaamme SMT-piirilevyliittimien optimaalisen käsiteltävyyden vain 0,1 mm:n koplanariteettitoleranssilla. Lisäksi kaksisivuiset jousikontaktit mahdollistavat maksimaalisen kestävyyden.
Kokeile Float27-liittimiä parhaiten itse ja tilaa heti ilmaiset näytekappaleesi!"
Dominik Dotzer, tuotepäällikkö, ept GmbH
UKK: Kysymyksiä ja vastauksia Float27 SMT-piirilevyliittimistä
Wie können Float27 SMT-Leiterplatten-Steckverbinder verarbeitet werden?
Das Float27-Steckverbindersystem wird per Surface Mount Technology (SMT) verarbeitet und somit direkt auf Leiterplatten verlötet. Positionierzapfen an der Unterseite der Float27-Stecker garantieren dabei eine exakte Positionierung auf der Leiterplatte. ept sichert außerdem eine Koplanarität der Kontakte von max. 0.1 mm zu, um prozesssicheres Löten bei der Verarbeitung zu gewährleisten.
Auf welche Arten können Leiterplatten mit den Float27 SMT-Steckverbindern miteinander verbunden werden?
Durch die Kombination mit den unterschiedlichen Messerleisten der One27-Steckverbinderfamilie können Verbindungen von Leiterplatten in paralleler und rechtwinkliger Anordnung realisiert werden.
Welche Leiterplattenabstände können mit den Float27-Steckverbindern realisiert werden?

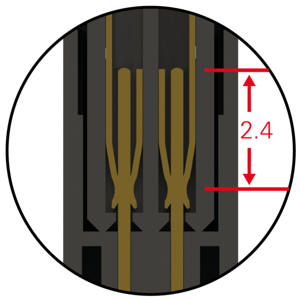

Mit den Float27-Leiterplattensteckverbindern kann ein minimaler Leiterplattenabstand von 26.1 mm und ein maximaler Leiterplattenabstand von 30.70 mm realisiert werden. Dies wird zum einen durch den hohen Übersteckbereich von 2.4 mm ermöglicht. Messer- und Federleiste können damit bis zu 1.5 mm auseinandergezogen werden und garantieren weiterhin eine optimale und zuverlässige Kontaktierung.
Warum ist der Kontakt zwischen Messer- und Federleiste bei den Float27-Steckverbindern besonders zuverlässig?
Die Kontaktierung erfolgt bei den Float27-Steckverbindern über einen doppelschenkligen Federkontakt, der den Kontaktstift der Messerleiste umschließt. Zudem erfolgt die Kontaktierung über die glatte, gewalzte Fläche des Federkontaktes. Abrieb der Kontaktfläche und Spanbildung beim Stecken der Float27-Stecker sind somit ausgeschlossen.
Für welche Anwendungen werden Float27 Leiterplattensteckverbinder eingesetzt?
Float27 Steckverbinder eignen sich für alle Anwendungen mit hohen Schock- und Vibrationsbelastungen. Der Toleranzausgleich über den Mäander entlastet den Lötbereich, vermindert den Stress auf die Lötstelle und sorgt für geringe Verschiebekräfte. Ebenfalls geeignet sind die Float27 Steckverbinder für einen automatisierten Bestück-Prozess oder auch wenn mehrere Steckverbinder auf einer Leiterplatte verlötet werden sollen. Fertigungstoleranzen werden von der Floating Funktion bis zu ± 0.8 mm ausgeglichen.
Welche Toleranzen gleichen Float27 Leiterplattensteckverbinder aus?

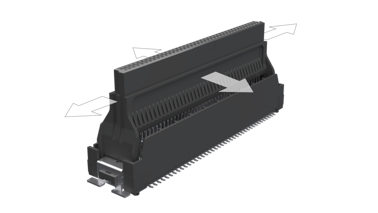

Die Float27-Steckverbinder ermöglichen einen hohen Toleranzausgleich. So ist beim Stecken von Messer- und Federleiste, sowie im gesteckten Zustand, eine Versatztoleranz von ± 0.8 mm in Längs- und Querachse erlaubt. Zusätzlich bietet eine Kontaktüberdeckung von bis zu 2.4mm diesen hohen Toleranzausgleich auch in Z-Richtung.
Kann die Kontrolle der Verlötung der Float27 SMT-Steckverbinder auf der Leiterplatte durch automatische optische Inspektion (AOI) erfolgen?
Ja, das Kontaktdesign der Float27-Stecker ist für eine automatische optische Prüfung nach dem Löten ausgelegt. Die Kontakte der Float27-Leiterplattensteckverbinder sind versetzt angeordnet, so dass die automatische optische Inspektion von einer Seite durchgeführt werden kann.
Sind die ept-Leiterplatten-Steckverbinder RoHS-konform?
RoHS (Restriction of the use of certain Hazardous Substances) ist die Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Wir bestätigen, dass Float27-Steckverbinder von ept laut RoHS-Bestätigung RoHS 2011/65/EU konform sind. Nähere Informationen finden Sie unter RoHS & REACH.
