One27-kaapeliasennus, malli 420 Tuotenro. 404-61NN-LLL-420-1
Kuva samanlainen
Cable-to-board
Korkea tiheys
- Lukumäärät 12–80
- Kosketusvälys 1,5 mm
- AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm
- Valmistus leikkaus- ja puristustekniikalla (IDC)
- Kaapelityyppi PVC: -30 °C – +105 °C (lepotilassa)
- värillinen johto a1:ssä
Tekniset tiedot
Perusteet
| Yhteyksien määrä | 12–80 |
|---|---|
| Liitäntätekniikka | SMT |
| Käyttölämpötila | -30 °C – +105 °C |
Materiaali
| Eristysrunko | LCP, UL 94 V-0 |
|---|---|
| CTI-arvo IEC 60112 | 175 |
| Kosketusaineisto | kupariseos |
| Yhteystiedot pinnoite | Au päälle PdNi päälle Ni |
| Liitäntäalue | Sn:n päällä Ni |
Mekaaninen
| Ruudukon ulottuvuus | 1,27 mm |
|---|---|
| Työntövoima kosketinta kohti | ≤ 0,5 N |
| Vetovoima kosketusta kohti | ≥ 0,1 N |
| Käyttöikä IEC 60512-9-1 | Laatuluokka 1: 500 kytkentäkertaa |
| Turvallisuuden ylittäminen | 0,9 mm |
| Yhteydenotto päällekkäisyys | 1,5 mm |
| Keskipisteen offset | ± 0,7 mm |
| Aksiaalinen siirtymä kytketyssä tilassa (x/y) | ± 0,4 mm |
| Pitkittäisakselin kulmavero | ± 4° |
| Poikittaisakselin kulmavero | ± 2° |
Sähköinen
| Toimintavirta | 1,2 A 25 °C:ssa |
|---|---|
| Ilma- ja virtausmatka | vähintään 0,4 mm |
Hyväksynnät / vaatimustenmukaisuus
| UL-tiedosto | E130314 |
|---|---|
| Ympäristö | RoHS-yhteensopiva |
Muutokset
Pyynnöstä voimme myös toimittaa sinulle
- muut vaatemallit
Pakkaus
ESD-pussit
10

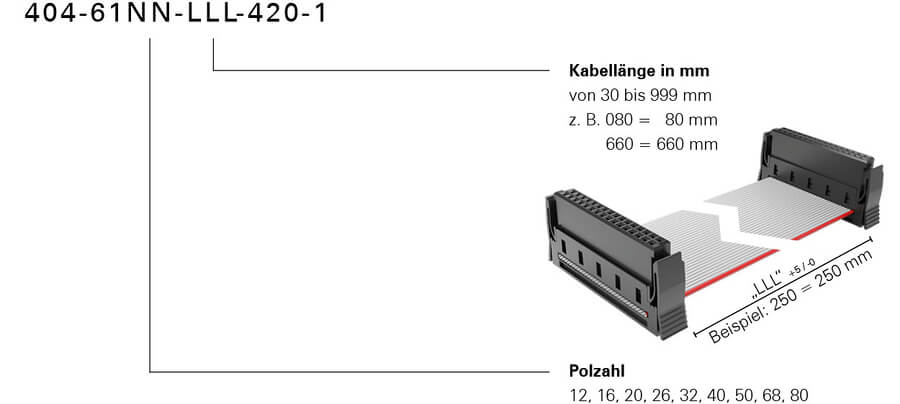

Tilauskoodi
