One27-kaapeliasennus, malli 100 Tuotenro. 404-62NN-LLL-100-1
Kuva samanlainen
Cable-to-board
Korkea tiheys
- Lukumäärät 12–80
- Kosketusvälys 1,5 mm
- AWG 30/7 -rasterinen litteä kaapeli, 0,635 mm, kaapelin pituus vapaasti valittavissa välillä 30–999 mm
- Valmistus leikkaus- ja puristustekniikalla (IDC)
- Kaapelityyppi TPE-S: -55 °C – +125 °C (lepotilassa)
- värillinen johto a1:ssä
Tekniset tiedot
Perusteet
| Yhteyksien määrä | 12–80 |
|---|---|
| Liitäntätekniikka | SMT |
| Käyttölämpötila | -55 °C – +125 °C |
Materiaali
| Eristysrunko | LCP, UL 94 V-0 (IDC-liitinrivi) , TPE-ET S (kaapeli) |
|---|---|
| CTI-arvo IEC 60112 | 175 (IDC-liitin) |
| Kosketusaineisto | Kupariseos (IDC-liitin) Tinattu kupari (kaapeli) |
| Yhteystiedot pinnoite | Au päälle PdNi päälle Ni (IDC-liitin) |
| Liitäntäalue | Sn:n päällä Ni |
Mekaaninen
| Ruudukon ulottuvuus | 1,27 mm (IDC-liitin) 0,635 mm (kaapeli) |
|---|---|
| Työntövoima kosketinta kohti | ≤ 0,5 N |
| Vetovoima kosketusta kohti | ≥ 0,1 N |
| Käyttöikä IEC 60512-9-1 | Laatuluokka 1: 500 kytkentäkertaa |
| Turvallisuuden ylittäminen | 0,9 mm |
| Yhteydenotto päällekkäisyys | 1,5 mm |
| Keskipisteen offset | ± 0,7 mm |
| Aksiaalinen siirtymä kytketyssä tilassa (x/y) | ± 0,4 mm |
| Pitkittäisakselin kulmavero | ± 4° |
| Poikittaisakselin kulmavero | ± 2° |
Sähköinen
| Toimintavirta | 1,3 A 25 °C:ssa |
|---|---|
| Kosketusvastus | Enintään 354 Ω/km 20 °C:ssa (kaapeli) |
| Ilma- ja virtausmatka | vähintään 0,4 mm |
Hyväksynnät / vaatimustenmukaisuus
| UL-tiedosto | E130314 ja E493123 |
|---|---|
| Ympäristö | RoHS-yhteensopiva |
Muutokset
Pyynnöstä voimme myös toimittaa sinulle
- muut vaatemallit
Pakkaus
ESD-pussit
10

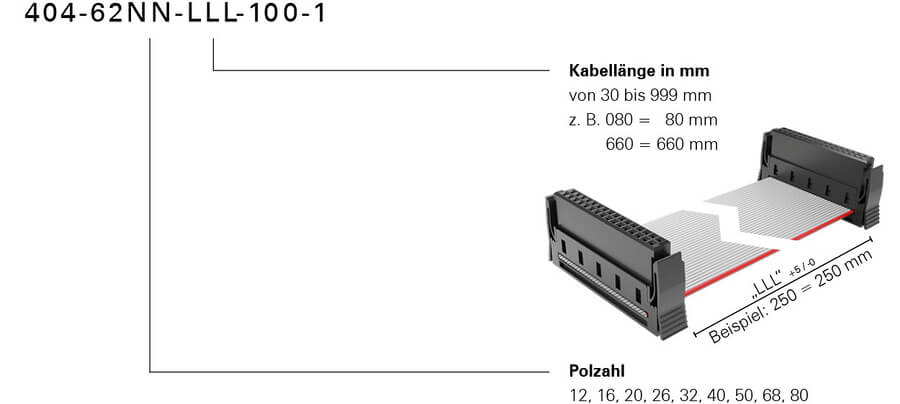

Tilauskoodi
