Miten EC.8-suoraliittimiä voidaan asentaa?
Suoraliittimet valmistetaan pintaliitostekniikalla (SMT). Juottaminen tapahtuu suoraan piirilevylle. 20–140-napaiset
tuotteet toimitetaan markkinoiden standardien mukaisessa nauhakotelopakkauksessa, mikä mahdollistaa täysin automaattisen käsittelyn pick-and-place-menetelmällä.
160–200-napaiset liittimet pakataan vakiona alustalle, mutta pyynnöstä on saatavana myös Tape and Reel -pakkaus. Tässä käytetään kuitenkin leveämpää nauhaa, joka on harvinaisempi.
Minkä spesifikaation tai mallin mukaan kortti on valmistettava?

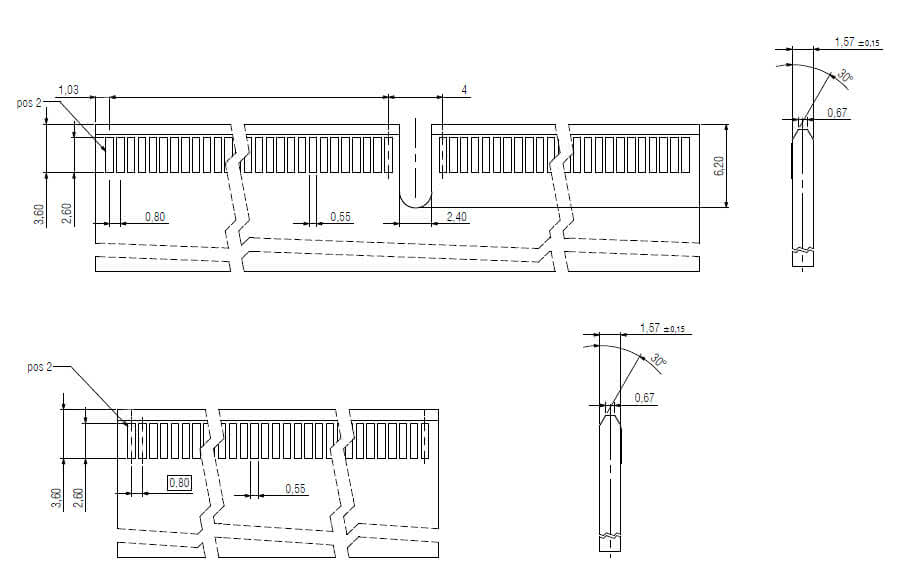

Katso piirilevyn viisteet ja mitat alla olevasta piirustuksesta. Kultapisteisiin suosittelemme kovaa kultaa. Katso lisätietoja tuotepirustuksesta.
Miksi suora liitinjärjestelmä kannattaa ottaa käyttöön?
Suorien liitäntäjärjestelmien avulla voidaan saavuttaa suuria tiedonsiirtonopeuksia. Verrattuna kaksiosaisiin liitäntäjärjestelmiin tässä vältytään toisen liittimen aiheuttamilta negatiivisilta vaikutuksilta signaaliin. Tämä johtuu ennen kaikkea kontaktipisteiden vähäisemmästä määrästä, johtimen poikkileikkauksen pienemmistä muutoksista ja niihin liittyvistä signaalin vähäisemmistä suunnanmuutoksista.
Näin voidaan saavuttaa korkea suorituskyky myös pienellä jalanjäljellä. Lisäksi läpivientivastus pienenee verrattuna kaksiosaisiin liitäntäjärjestelmiin, mikä johtaa suurempaan virrankantokykyyn.
Onko EC.8-liitinjärjestelmä yhteensopiva yleisten laajennuskorttien spesifikaatioiden kanssa?
EC.8-liitinjärjestelmä tukee 1,60 mm:n paksuisia tytärkortteja. Kun kosketinten määrä on vähintään 80, järjestelmään on integroitu väliseinä, joka estää virheelliset liitännät. 60-napaisessa versiossa tämä väliseinä voidaan jättää pois.
EC.8-liitinjärjestelmä noudattaa yleistä markkinastandardia ja on yhteensopiva yleisesti käytettyjen piirilevyjen kanssa.
Missä sovelluksissa EC.8-suoraliittimiä käytetään?
Monipuolisuutensa ansiosta EC.8-suoraliittimillä on lukuisia erilaisia käyttökohteita monilla toimialoilla. Esimerkiksi automaatiotekniikassa ja IoT-laitteissa hyödynnetään niiden pientä asennusväliä ja suuria tiedonsiirtonopeuksia.
Minkälaista siirtymää EC.8-suoraliittimet sallivat tyttärikortin liitettäessä?
Pituus- ja poikittaissuunnassa voidaan sallia enintään 5°:n kulmapoikkeama. Pystysuunnassa voidaan sallia 0,7 mm:n ja
pistorasian pituusakselin suuntaisesti 0,6 mm:n poikkeama.
Mitä tiedonsiirtonopeuksia voidaan käyttää?
Tiedonsiirtonopeus on 28 Gbit/s. Seuraava kaavio esittää vaimennuksen muutoksen taajuuden funktiona.
Mitä virtoja voidaan siirtää?
140-napainen liitin siirtää jopa 3,2 A, kun ympäristön lämpötila on 20 °C. Jos haluat tarkempia tietoja, ota meihin yhteyttä osoitteeseen sales@ept.de
Ovatko EC.8-liittimet UL-hyväksyttyjä komponentteja?
Kyllä, ept:n EC.8-liittimet ovat UL-hyväksyttyjä komponentteja Yhdysvalloissa ja Kanadassa.
Ovatko EC.8-liittimet RoHS-yhteensopivia?
RoHS (Restriction of the use of certain Hazardous Substances) on direktiivi, jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa.
Vahvistamme, että ept:n EC.8-liittimet ovat RoHS-vakuutuksen mukaan RoHS-direktiivin 2011/65/EU mukaisia. Lisätietoja löytyy kohdasta RoHS & REACH
