Levy-levy-liitin teollisiin antureihin ja kamerajärjestelmiin
Miniatyrisointi, nopea tiedonsiirto ja kestävyys: Teollisen automaation nykyiset trendit asettavat yhä suurempia vaatimuksia antureille ja kamerajärjestelmille sekä niiden komponenteille. Oikean liittimen valinnassa onkin otettava huomioon eri kriteereitä käyttökohteesta riippuen.
Anturi- ja kameratekniikan nykyiset trendit
Yhä voimistuva modulaarisuuden trendi ja Teollisuus 4.0 -teema vaikuttavat merkittävästi nykyaikaiseen anturi- ja kameratekniikkaan. Anturit rakennetaan nykyään useimmiten modulaarisesti, jotta voidaan säästää kehitys- ja tuotantokustannuksissa. Kotelot on standardoitu, ja anturin toiminnallisuus määritellään elektroniikan avulla. Muunneltavat piirilevyt voidaan yhdistellä yksilöllisesti suorakulmaisten tai mezzanine-liitäntöjen avulla (kuva 1). Standardoitu rakenne (tyyppi) tarjoaa käyttäjälle etuja, sillä anturin asennus, käyttöönotto ja käyttö sujuvat yhdenmukaisesti.
Lisäksi teolliseen automaatioon tarkoitetut anturit ja kamerajärjestelmät muuttuvat yhä älykkäämmiksi. Varsinaisen mittausarvon keräämisen lisäksi laitteisiin integroidaan siksi vastaavasti muita toimintoja:
Lisäksi teolliseen automaatioon tarkoitetut anturit ja kamerajärjestelmät muuttuvat yhä älykkäämmiksi. Varsinaisen mittausarvon keräämisen lisäksi laitteisiin integroidaan siksi vastaavasti muita toimintoja:
- Laajennetut diagnoositoiminnot anturijärjestelmän käyttöiän seurantaan ja vikojen havaitsemiseen
- Anturin
- parametrointi Etähuolto
- Viestintä anturista pilvipalveluun sekä väylä- tai IO-Link-toimintojen integrointi
Nykyaikaisille antureille ja kamerajärjestelmille asetettavat vaatimukset
Näiden suuntausten mukaisesti nykypäivän anturit ja kamerajärjestelmät joutuvat täyttämään tiettyjä vaatimuksia, jotka luonnollisesti vaikuttavat myös asennettaviin liittimiin (liitin):
- Korkea miniatyrisointiaste
- Luotettava suurinopeuksinen tiedonsiirto
- Hyvä sähkösähkömagneettinen yhteensopivuus (EMC)
- Suojaus epäsuotuisissa sääolosuhteissa
- Erinomainen kestävyys
Ilmainen white paper anturitekniikasta
Jos haluatte lisätietoja nykyaikaisten anturien ja kamerajärjestelmien vaatimuksista sekä oikean liittimen valinnasta, lähetämme teille mielellämme ilmaisen whitepaperimme:
Oikean liittimen valinta
Erityisen ankarille ympäristövaikutuksille altistuvat esimerkiksi anturit ja kamerajärjestelmät, joita käytetään koneiden läheisyydessä. Elektroniikka voidaan kyllä suojata näiltä ulkoisilta vaikutuksilta valukapselointi-menetelmällä, mutta tähän tarvitaan myös vastaava, valukapselointi-yhteensopiva liitäntäratkaisu. Tämä on usein ongelma tavallisille liittimille (liitin), sillä erityisesti herkkä liitäntäalue (liitosalue) on suojattava valumassalta (valumassa), eikä usein käytetty jousi-terä-kosketintekniikka tarjoa näille materiaaleille tarvittavaa IP-kotelointiluokka.
Jotta vaadittu vikasietoisuus voidaan kuitenkin taata, on suositeltavaa valita yksiosainen liitäntäratkaisu, eli liitin, joka ei tarvitse perinteistä liitäntäaluetta. Tämä mahdollistaa kestävän ja vankan liitäntäratkaisun, jossa valumassa tunkeutuminen kosketusalueelle on estetty (kuva 2).
Sovellusalueille, joissa liitännän kestävyydelle asetetaan erityisiä vaatimuksia, suositellaan lisäksi miljardeja kertoja todistettua piirilevyliitosta, jossa käytetään molemminpuolisia press-fit-alueita. Yhdellä ainoalla komponentilla muodostetaan sekä mekaaninen että sähköinen liitos. Näin voidaan lisäksi välttää työläät juotostyöt tai kalliit kaapeliratkaisut ja saavuttaa jopa 50 prosentin kustannussäästöjä. Liitosalueen poistuminen yhdistettynä puristusliitostekniikkaan (press-fit-tekniikka) mahdollistaa sen, että liitin (liitin) kestää jopa 50–200 g:n iskukuormituksia ilman kosketuskatkos.
Jotta vaadittu vikasietoisuus voidaan kuitenkin taata, on suositeltavaa valita yksiosainen liitäntäratkaisu, eli liitin, joka ei tarvitse perinteistä liitäntäaluetta. Tämä mahdollistaa kestävän ja vankan liitäntäratkaisun, jossa valumassa tunkeutuminen kosketusalueelle on estetty (kuva 2).
Sovellusalueille, joissa liitännän kestävyydelle asetetaan erityisiä vaatimuksia, suositellaan lisäksi miljardeja kertoja todistettua piirilevyliitosta, jossa käytetään molemminpuolisia press-fit-alueita. Yhdellä ainoalla komponentilla muodostetaan sekä mekaaninen että sähköinen liitos. Näin voidaan lisäksi välttää työläät juotostyöt tai kalliit kaapeliratkaisut ja saavuttaa jopa 50 prosentin kustannussäästöjä. Liitosalueen poistuminen yhdistettynä puristusliitostekniikkaan (press-fit-tekniikka) mahdollistaa sen, että liitin (liitin) kestää jopa 50–200 g:n iskukuormituksia ilman kosketuskatkos.
Räätälöidyt verkkoseminaarit
Tarvitsetko yksityiskohtaista tietoa sopivan liitäntätekniikan valitsemiseksi tarpeidesi mukaan?
Varaa sitten ilmainen webinaariaika kanssamme.
Annamme sinulle kattavan katsauksen erilaisiin liitäntätekniikoihin ja välitämme sinulle paitsi yksityiskohtaista tietoa myös hyödyllisiä vinkkejä.
Varaa sitten ilmainen webinaariaika kanssamme.
Annamme sinulle kattavan katsauksen erilaisiin liitäntätekniikoihin ja välitämme sinulle paitsi yksityiskohtaista tietoa myös hyödyllisiä vinkkejä.
Sopivat liittimet (liitin) anturi- ja kamerajärjestelmiin
flexilinkb-t-b

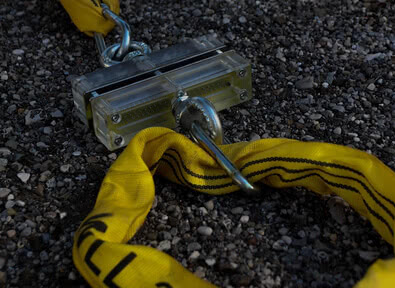

Flexilinkb-t-b-liitinimme täyttää juuri nämä kestävyyttä ja vikasietoisuutta koskevat vaatimukset ja on saatavana myös luotettavalla press-fit-tekniikka-tekniikalla.
Lisätietoja tuotteesta löydät täältä:
Flexilink »
Flexilinkb-t-b-liitinimme täyttää juuri nämä kestävyyttä ja vikasietoisuutta koskevat vaatimukset ja on saatavana myös luotettavalla press-fit-tekniikka-tekniikalla.
Lisätietoja tuotteesta löydät täältä:
Flexilink »
Sen sijaan anturit, mutta myös kamerajärjestelmät, muuttuvat suorituskyvyn kasvaessa yhä kompaktimmiksi. Tässä vaaditaan suurta nopeutta ja miniatyrisointia. Suorituskykyisiin, miniatyrisoituihin sovelluksiin sopivat erityisesti tilaa säästävät SMT-tekniikalla toteutetut ratkaisut, joiden jakoväli-väli on 0,5–0,8 mm.
Colibri

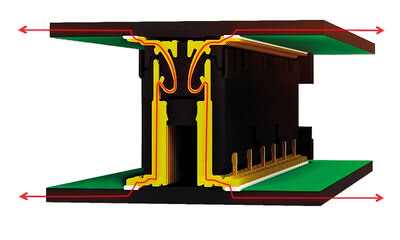

Colibri-piirilevyliitin-liitin mahdollistaa nopeudelle optimoidun kosketinrakenteensa ansiosta nopean ja häiriöttömän signaalinsiirron jo 10 Gbit/s:n nopeudella. Lisävarusteena saatava suojaus suojaa lisäksi sähkömagneettisilta häiriöiltä.
Lisätietoja tuotteesta löydät täältä:
Colibri »
Colibri-piirilevyliitin-liitin mahdollistaa nopeudelle optimoidun kosketinrakenteensa ansiosta nopean ja häiriöttömän signaalinsiirron jo 10 Gbit/s:n nopeudella. Lisävarusteena saatava suojaus suojaa lisäksi sähkömagneettisilta häiriöiltä.
Lisätietoja tuotteesta löydät täältä:
Colibri »

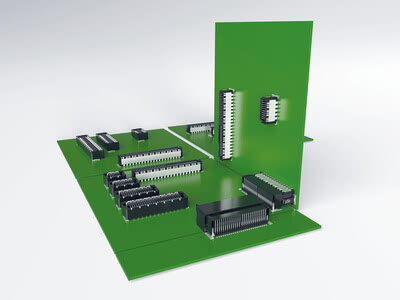

Älykkäiden anturien ja kamerajärjestelmien kohdalla kestävyys, suuri nopeus ja hyvä EMC ovat tunnettuja vaatimuksia liitin. Lisäksi on suositeltavaa valita tuote, joka modulaarisuutensa ansiosta tarjoaa monipuolisia käyttömahdollisuuksia. Jos kaikki tuoteperheen liittimet ovat keskenään yhteensopivia ja vapaasti yhdisteltävissä, voidaan välttää työläitä hyväksymiskierroksia ja siten säästää aikaa ja kustannuksia. Korkea skaalautuvuus antaa kehittäjille mahdollisuuden mukauttaa erilaisia tyyppejä, pinoamiskorkeuksia ja napalukuja yksilöllisesti omien vaatimustensa mukaan. Lisäksi he voivat valita suojattujen ja suojaamattomien sekä kulmattujen ja suorien liittimien välillä.
Zero8
Zero8-sarjan SMT-piirilevyliitin yhdistävät piirilevyjä luotettavasti jopa 16 Gbit/s:n tiedonsiirtonopeudella ja täyttävät kaikki edellä mainitut vaatimukset.
Lisätietoja tuotteesta löytyy täältä:
Zero8 »
Zero8-sarjan SMT-piirilevyliitin yhdistävät piirilevyjä luotettavasti jopa 16 Gbit/s:n tiedonsiirtonopeudella ja täyttävät kaikki edellä mainitut vaatimukset.
Lisätietoja tuotteesta löytyy täältä:
Zero8 »
