Board-to-Board-liitin lääketieteen tekniikassa (lääketieteellinen tekniikka)
Oikeat yhteyshenkilöt lääketieteen tekniikan alalla (lääketieteellinen tekniikka)
lääketieteellinen tekniikka-alalla verkotetut MedTech-laitteet, joissa on yhä enemmän älykkäitä antureita, tulevat hallitsemaan alaa. Tiukimmat määräykset ja korkein vikasuojaus määrittävät suunnan, jota käytettävien tuotteiden ja komponenttien on noudatettava. Miniatyrisointi, tiedonsiirtonopeus ja elektromagneettinen säteily ovat nimenomaisesti vaatimuksia, joihin Board-to-Board-liitin-liittimien on vastattava. Laitteistokehittäjälle nämä ovat kriteerejä, jotka vaikuttavat ratkaisevasti laitteen suunnitteluun.
Tällä hetkellä potilaiden on vielä sopeuduttava terveydenhuoltojärjestelmän rakenteisiin. Jo huomenna – ja Deloitten ennusteet koskevat vuotta 2025 – terveydenhuolto on täysin päinvastaista: se mukautuu potilaaseen, tämän sijaintiin ja aikatauluihin. Siirtymistä kohti tätä ”4P-lääketiedettä” (predictive, preventative, personalized, participatory) edistävät monet digitaaliset innovaatiot.
Tämä paradigman muutos tulee näkymään lääkinnällisten laitteiden valmistajissa. Älykkäiden anturien määrä kasvaa tuotteiden verkottumisen myötä Internet of Medical Things (IoMT) -verkostossa. Potilashoidossa mukavuus paranee esimerkiksi langattomien yhteyksien avulla sähköiseen potilaskertomukseen sekä elintoimintojen parametrien reaaliaikaiseen siirtoon ja seurantaan. Data-analytiikka, kognitiiviset menetelmät ja robotiikka avaavat uusia potentiaalisia alueita terveydenhuollossa.
Tämä paradigman muutos tulee näkymään lääkinnällisten laitteiden valmistajissa. Älykkäiden anturien määrä kasvaa tuotteiden verkottumisen myötä Internet of Medical Things (IoMT) -verkostossa. Potilashoidossa mukavuus paranee esimerkiksi langattomien yhteyksien avulla sähköiseen potilaskertomukseen sekä elintoimintojen parametrien reaaliaikaiseen siirtoon ja seurantaan. Data-analytiikka, kognitiiviset menetelmät ja robotiikka avaavat uusia potentiaalisia alueita terveydenhuollossa.
Highspeed ja EMC: lääketieteellisen tekniikan laitteiden keskiössä
Lääketieteelliset kuvantamisjärjestelmät, kuten CT-skannerit, MRI-laitteet ja digitaaliset röntgenlaitteet, käsittelevät jopa 20 Gbit/s kuva- ja potilastietoja reaaliajassa. Sama pätee telelääketieteen ja etävalvonnan sovelluksiin. Myös kirurgisessa robotiikassa vaaditaan kuvien ja ohjauskomentojen reaaliaikaista siirtoa kirurgin konsolin ja robottijärjestelmän välillä. Korkean resoluution endoskopia sekä implantoitavat laitteet ja potilasvalvontajärjestelmät ovat muita aloja, joissa luotetaan tiedonsiirtoon, mutta joissa painotetaan myös EMC-suunnittelunäkökohtia häiriönkestävyyden (häiriönsieto) ja potilasturvallisuuden varmistamiseksi.
Muut trendit, kuten monilähteisten anturijärjestelmien yleistyminen ja yhä vahvemmin verkottuneet kokonaisjärjestelmät, vaativat nopeaa, luotettavaa ja turvallista tiedonsiirtoa eri rajapintojen kautta – tämä koskee erityisesti lääketieteellisiä laitteita. Tässä yhteydessä signaalin eheys (signaalin eheys) on ratkaisevassa roolissa sovelluksissa, joissa korkean tarkkuuden ja luotettavuuden omaavat tiedot ovat keskeisiä. Vakaiset virrat ja tarkat tiedot ovat välttämättömiä laitteiden toimintaturvallisuuden, luotettavuuden ja tehokkuuden varmistamiseksi. Suuret bittinopeudet, osittain pitkien etäisyyksien yli, voivat häiriöiden, kuten kohinan, (takaisin)kytkentähäviöiden sekä vääristymien ja ylikuuluminen, vuoksi heikentää sähköisiä signaaleja niin voimakkaasti, että virheitä esiintyy ja laitteet menevät epäkuntoon.
Muut trendit, kuten monilähteisten anturijärjestelmien yleistyminen ja yhä vahvemmin verkottuneet kokonaisjärjestelmät, vaativat nopeaa, luotettavaa ja turvallista tiedonsiirtoa eri rajapintojen kautta – tämä koskee erityisesti lääketieteellisiä laitteita. Tässä yhteydessä signaalin eheys (signaalin eheys) on ratkaisevassa roolissa sovelluksissa, joissa korkean tarkkuuden ja luotettavuuden omaavat tiedot ovat keskeisiä. Vakaiset virrat ja tarkat tiedot ovat välttämättömiä laitteiden toimintaturvallisuuden, luotettavuuden ja tehokkuuden varmistamiseksi. Suuret bittinopeudet, osittain pitkien etäisyyksien yli, voivat häiriöiden, kuten kohinan, (takaisin)kytkentähäviöiden sekä vääristymien ja ylikuuluminen, vuoksi heikentää sähköisiä signaaleja niin voimakkaasti, että virheitä esiintyy ja laitteet menevät epäkuntoon.
Asiaankuuluvien teollisuusstandardien noudattaminen
Euroopan unionin lääkinnällisiä laitteita koskevan asetuksen (MDR) tai Yhdysvaltojen elintarvike- ja lääkeviraston (FDA) määräysten kaltaisten sääntelyvaatimusten puitteissa on varmistettava laitteiden hyväksyntä ja turvallinen käyttö. Kaikkien laitteistosuunnittelijoiden keskuudessa vallitsevana trendinä on lisäksi vaatimus hyödyntää yhä pienentyvää asennustilaa lääkinnällisissä laitteissa entistä tehokkaammin, vaikka laitteisiin kohdistuvat isku-, tärinä- ja värähtelykuormitukset sekä lämpö- ja kemialliset ympäristövaikutukset asettavat edelleen korkeita vaatimuksia kaikkien laitteiden kestävyydelle.
Lisäksi on olemassa kolme kohdennettua, sovelluskohtaista teollisuusstandardia lääketieteellisille laitteille, jotka on otettava huomioon kaikissa suunnitteluprojekteissa. Ensinnäkin ISO 80369-1, joka käsittelee suunnittelumenetelmiä lääketieteellisten laitteiden tai lisävarusteiden virheellisen liittämisen riskin vähentämiseksi. Toiseksi standardi IEC 60601, joka kuvaa perusturvallisuutta ja olennaisia suorituskykyominaisuuksia koskevat yleiset vaatimukset, mukaan lukien sähkömagneettiset häiriöt (EMI) ja sähkömagneettinen yhteensopivuus (EMC). Kolmanneksi standardi ISO 13485, joka koskee laatujärjestelmiä ja vastaa tuotantoprosessissa käytettyjen komponenttien ja menetelmien jäljitettävyydestä.
Lisäksi on olemassa kolme kohdennettua, sovelluskohtaista teollisuusstandardia lääketieteellisille laitteille, jotka on otettava huomioon kaikissa suunnitteluprojekteissa. Ensinnäkin ISO 80369-1, joka käsittelee suunnittelumenetelmiä lääketieteellisten laitteiden tai lisävarusteiden virheellisen liittämisen riskin vähentämiseksi. Toiseksi standardi IEC 60601, joka kuvaa perusturvallisuutta ja olennaisia suorituskykyominaisuuksia koskevat yleiset vaatimukset, mukaan lukien sähkömagneettiset häiriöt (EMI) ja sähkömagneettinen yhteensopivuus (EMC). Kolmanneksi standardi ISO 13485, joka koskee laatujärjestelmiä ja vastaa tuotantoprosessissa käytettyjen komponenttien ja menetelmien jäljitettävyydestä.
Board-to-board-liitin signaalinsiirtäjinä
Kun lääketieteellisten laitteiden monimutkaisuus ja integrointitiheys kasvavat jatkuvasti ja olemassa olevat sekä uudet toiminnot on integroitava erittäin ahtaaseen tilaan, board-to-board-liitin -liittimille, jotka toimivat piirilevyjen välisenä siltana, asetetaan valtavan korkeat vaatimukset. Erilaiset käyttöpaikat ja -alueet rasittavat laitteita tärinällä ja iskuilla. Liittimien (liitin) on varmistettava pitkäaikainen kosketusvarmuus mikroliikkeiden aikana. Kestävyys, tiedonsiirto ja EMC-suojaus ovat laitteiston kehittäjälle kolme kulmakiveä laitteen mekaanisessa suunnittelussa.
Uusimman sukupolven liittimien (liitin) on minimoitava signaalinsiirron häiriöt, ja liittimien kosketinrakenne on sovitettava tähän täydellisesti. Siksi tavoitteena on aina välttää tiedonsiirron riskit, joihin kuuluvat pääasiassa impedanssin vaihtelut materiaali- ja geometriamuutosten vuoksi sekä vaimennus, joka johtuu insertiohäviöstä (Insertion Loss) ja paluuhäviöstä (Return Loss), samoin kuin ylikuulumisesta (ylikuuluminen).
Uusimman sukupolven liittimien (liitin) on minimoitava signaalinsiirron häiriöt, ja liittimien kosketinrakenne on sovitettava tähän täydellisesti. Siksi tavoitteena on aina välttää tiedonsiirron riskit, joihin kuuluvat pääasiassa impedanssin vaihtelut materiaali- ja geometriamuutosten vuoksi sekä vaimennus, joka johtuu insertiohäviöstä (Insertion Loss) ja paluuhäviöstä (Return Loss), samoin kuin ylikuulumisesta (ylikuuluminen).
Signaalinsuojaus perustana

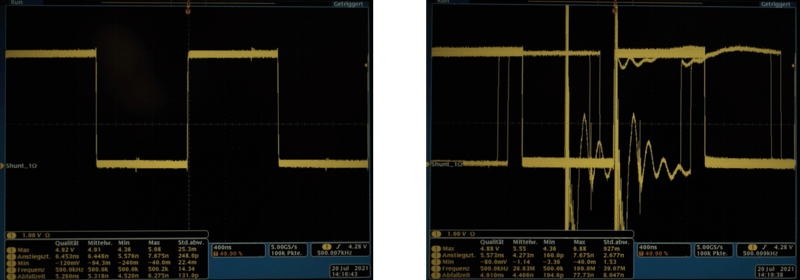

Sähkömagneettisten häiriöiden osalta suurinopeuksiset signaalit vaativat erityistä signaalisuojausta. Liitin (liitin) voi tässä yhteydessä toimia sekä häiriölähteenä että häiriön vaimentimena. Tässä tilanteessa suositellaan signaalisuojausta suojalevyn (suojalevy) avulla, jotta herkät signaalit voidaan suojata ulkoisilta vaikutuksilta. Alla olevasta kuvasta käy ilmi, että jo pieni sähköinen impulssi voi vääristää hyödyllistä signaalia.
Vastaanotin ei pysty enää tulkitsemaan HDMI-signaalin digitaalisia tiloja yksiselitteisesti jo lyhyen, 0,5 kV:n suuruista purskeimpulssin jälkeen, kun taas suojatun liittimen signaalinsiirto pysyy vakaana jopa 4,4 kV:n jännitteellä.
Kytkentäinduktanssi (keskinäisinduktanssi) LK kuvaa liitintä (liitin) molempien toimintojen – lähteen ja kuopan – sähköisten olosuhteiden kautta. Tämä koskee sekä häiriönsietokykyä (häiriönsieto) että häiriölähetystä (häiriöpäästö). Jos indusoitu jännite (Uind), generaattorin jännite (UGen) sekä generaattorivakio (kGen) ovat tiedossa, voidaan suurin sallittu kytkentäinduktanssi (LK) määrittää tällä yhtälöllä:
LK = Uind / (UGen * kGen) (yht. 1)
Kytkentäinduktanssi (keskinäisinduktanssi) auttaa käyttäjää myös määrittämään sopivan liittimen (liitin) sähkömagneettisen yhteensopivuuden (EMC) kannalta ja välttämään kalliita ja aikaa vieviä kokeilu- ja virhemenetelmätestejä EMC-Laborissa. Tästä esimerkki: HDMI-signaalille määritettiin jännitteellä 4,4 kV tapauskohtainen suurin sallittu keskinäisinduktanssi 47 pH. Jos arvo ylittää tämän rajan, signaalia ei enää siirretä häiriöttä.
Kytkentäinduktanssi (keskinäisinduktanssi) LK kuvaa liitintä (liitin) molempien toimintojen – lähteen ja kuopan – sähköisten olosuhteiden kautta. Tämä koskee sekä häiriönsietokykyä (häiriönsieto) että häiriölähetystä (häiriöpäästö). Jos indusoitu jännite (Uind), generaattorin jännite (UGen) sekä generaattorivakio (kGen) ovat tiedossa, voidaan suurin sallittu kytkentäinduktanssi (LK) määrittää tällä yhtälöllä:
LK = Uind / (UGen * kGen) (yht. 1)
Kytkentäinduktanssi (keskinäisinduktanssi) auttaa käyttäjää myös määrittämään sopivan liittimen (liitin) sähkömagneettisen yhteensopivuuden (EMC) kannalta ja välttämään kalliita ja aikaa vieviä kokeilu- ja virhemenetelmätestejä EMC-Laborissa. Tästä esimerkki: HDMI-signaalille määritettiin jännitteellä 4,4 kV tapauskohtainen suurin sallittu keskinäisinduktanssi 47 pH. Jos arvo ylittää tämän rajan, signaalia ei enää siirretä häiriöttä.
Erityisesti vaativiin teollisuussovelluksiin

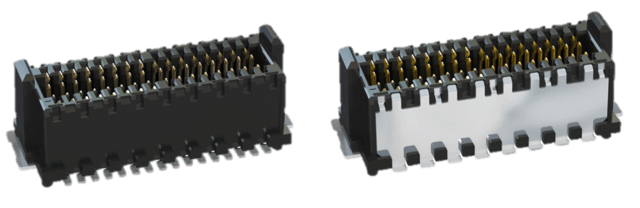

ept:n Zero8-tuoteperhe on suunniteltu vastaamaan näihin lääketieteen tekniikan (lääketieteellinen tekniikka) korkeisiin vaatimuksiin, ja sen suuren skaalautuvuuden ansiosta se mukautuu ihanteellisesti yksilöllisiin vaatimuksiin – tyypit, pinoamiskorkeus ja napalukut voidaan valita yksilöllisesti. Liittimiä (Sockel) ja liitinkoteloita (liitin) on tällä hetkellä saatavana mid-profile- ja low-profile-tyyppi, ja tulevaisuudessa niitä tulee saataville myös high-profile- ja kulmattu versio. Erilaisten rakennuskorkeuksien ansiosta Zero8-liittimellä voidaan toteuttaa levyjen välinen etäisyys 6,00 mm:stä 21,00 mm:iin, ja napalukuton määrä vaihtelee 12:sta 80:een. Sähkösuojaus varmistamiseksi liitinparin molemmat puolet voidaan varustaa suojauksella, ja luonnollisesti kaikki Zero8-liittimet ovat keskenään yhteensopivia ja vapaasti yhdisteltävissä.
Kaksipuolinen ScaleX-liitäntätekniikka kestää teollisuussovellusten ankarat olosuhteet ja takaa luotettavan kosketuksen mekaanisen rasituksen, kuten iskujen ja tärinän, aikana. Lisäksi se kompensoi laitteiden toleransseja liitettynä kaikissa suunnissa. EMC-suojaus ansiosta signaalit ovat teollisuusympäristössä suojattuja ulkoisilta vaikutuksilta, ja materiaalin ominaisuudet takaavat jopa 16 Gbit/s:n tiedonsiirtonopeus.
Lisätietoja Zero8:sta »
Kaksipuolinen ScaleX-liitäntätekniikka kestää teollisuussovellusten ankarat olosuhteet ja takaa luotettavan kosketuksen mekaanisen rasituksen, kuten iskujen ja tärinän, aikana. Lisäksi se kompensoi laitteiden toleransseja liitettynä kaikissa suunnissa. EMC-suojaus ansiosta signaalit ovat teollisuusympäristössä suojattuja ulkoisilta vaikutuksilta, ja materiaalin ominaisuudet takaavat jopa 16 Gbit/s:n tiedonsiirtonopeus.
Lisätietoja Zero8:sta »
Oikean liittimen (liitin) valintaa nopeisiin sovelluksiin ei pidä aliarvioida. Kuten tässä on kuvattu, erityisesti lääketieteellisessä tekniikassa on samanaikaisesti monia vaatimuksia. Mitkä mekaaniset tai sähköiset ominaisuudet board-to-board-liitin on täytettävä tai miten liittimen liitäntäalue on muotoiltu – nämä ovat kaikki hienovaraisia yksityiskohtia, jotka voivat olla ratkaisevia valinnassa jopa nastakohtaisesti.
