jossa on erinomainen skaalautuvuus!
Tutustu Zero8-tuoteperheen viiteen supervoimaan
Hyödynnä heti huipputehokkuutta, luotettavaa yhteyttä, signaalinsuojausta, nopeutta ja kestävyyttä.
ept:n Zero8-tuoteperhe on kehitetty erityisesti vaativiin teollisuussovelluksiin, ja se tarjoaa samalla parhaan mahdollisen skaalautuvuuden: voitte mukauttaa tyypit, napalukut (pinoamiskorkeus) ja napamäärät yksilöllisesti tarpeidenne mukaan. Liittimiä (Socket) ja pistokkeita (Plug) on saatavana low-profile-, mid-profile- ja high-profile-malleina sekä suorina että kulmattuina. Plug-liitin on saatavana myös x-high-profile-mallina, joten Zero8-liitin eri rakennekorkeuksien ansiosta levyjen välinen etäisyys voidaan toteuttaa välillä 6–21 mm. Voit tilata vaihtelevan napalukun välillä 12–80.
Mutta se ei vielä ole kaikki. Myös suojausissa on valinnanvaraa. Haluatteko molemmat liitinparien puolet suojausilla vai ilman? Vai jopa vain toisen puolen suojausilla? Päätös on teidän – kaikki Zero8-liittimet ovat joka tapauksessa keskenään yhteensopivia ja vapaasti yhdisteltävissä, riippumatta siitä, onko niissä suojausia vai ei.
Mutta se ei vielä ole kaikki. Myös suojausissa on valinnanvaraa. Haluatteko molemmat liitinparien puolet suojausilla vai ilman? Vai jopa vain toisen puolen suojausilla? Päätös on teidän – kaikki Zero8-liittimet ovat joka tapauksessa keskenään yhteensopivia ja vapaasti yhdisteltävissä, riippumatta siitä, onko niissä suojausia vai ei.
Kestävä, kaksipuolinen ScaleX-liitäntätekniikka kestää teollisuussovellusten vaativat olosuhteet ja takaa luotettavan kosketuksen mekaanisen rasituksen, kuten iskujen ja tärinän, aikana. Lisäksi se kompensoi laitteen puolella esiintyviä toleransseja liitettynä kaikissa suunnissa. EMC-suojaus ansiosta signaalit ovat teollisessa ympäristössä täydellisesti suojattuja ulkoisilta vaikutuksilta, ja materiaalin ominaisuudet takaavat jopa 16 Gbit/s:n tiedonsiirtonopeusnopeuden. Lisäksi ept on ajatellut askeleen pidemmälle, sillä liittimen geometria on suunniteltu siten, että koskettimia ei voi vahingoittaa edes virheellisen käytön yhteydessä.
Supervoima: TEHOKKUUS
Tilan säästö 0,8 mm:n jakoväli-välin ansiosta
Kaikissa Zero8-liittimissä (liitin) kontaktien välinen etäisyys on tilaa säästävässä 0,8 mm:n jakoväli, jotta ne vievät mahdollisimman vähän tilaa piirilevyllä. Pienestä leikkausreuna-etäisyydestä huolimatta kontaktit liitetään toisiinsa sileällä pinnalla, eivätkä ne kosketa toisiaan karhealla leikkausreuna. Tämä takaa kontaktien huomattavasti paremman kestävyyden kulumista vastaan, esimerkiksi mikroliikkeiden yhteydessä.
Muuttujakontaktit 12–80
Zero8-liitintä on saatavana 12-, 20-, 32-, 52- tai 80-napaisena, mikä takaa mahdollisimman suuren joustavuuden sovelluksessanne. Liitin on kaksirivinen; esimerkiksi 12-napaisessa liittimessä on 6 napaa rivissä. Tarvittaessa voidaan valmistaa myös variantteja, joissa on erityinen napaluku-määrä, esimerkiksi suurempien ilma- ja pintavirtamatkojen saavuttamiseksi.
Saatavana suojattuina ja suojaamaton
Myös suojauksessa (suojaus) on valinnanvaraa! Molemmat liitinparien puolet suojattuina vai ilman suojausta? Vai jopa vain toinen puoli suojattuna? Päätös on teidän – kaikki Zero8-liittimet ovat joka tapauksessa keskenään yhteensopivia ja vapaasti yhdisteltävissä, riippumatta siitä, onko niissä suojausta vai ei. Suojatuissa tyypeissä kontaktien juotosliitäntät sijaitsevat liittimen alapuolella, kun taas suojaamattomissa tyypeissä ne sijaitsevat sivuilla, jotta AOI-tarkastus on mahdollista valmistusprosessin aikana.
Pinojen korkeudet 6–21 mm

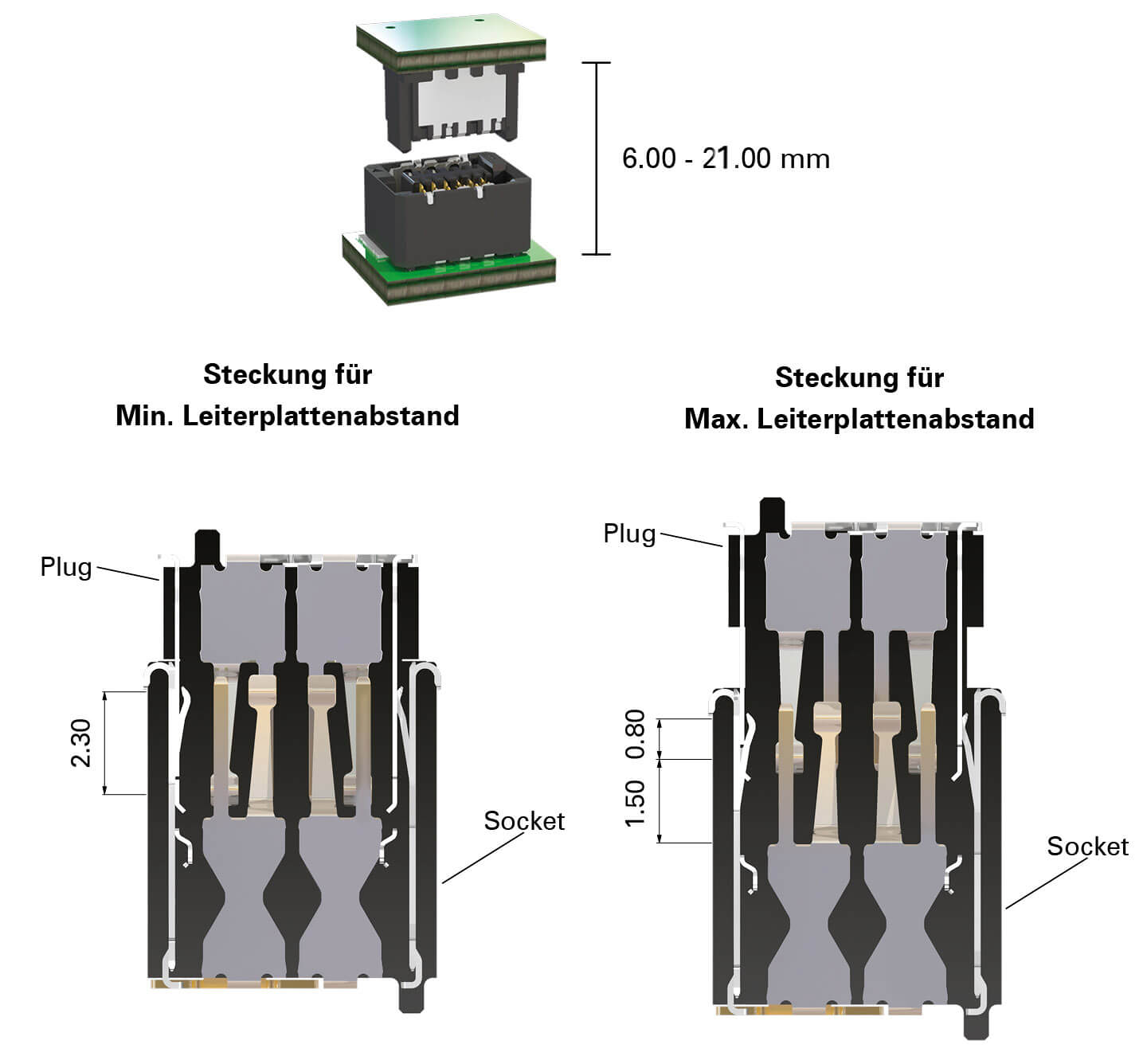

Suorien low-, mid- ja high-tyyppien avulla levyjen välinen etäisyys voidaan toteuttaa missä tahansa mitassa välillä 6–21 mm. Liittämällä liittimet ääriasentoon saavutetaan pienin mahdollinen levyjen välinen etäisyys (levyjen välinen etäisyys). Plug ja Socket voidaan liittää vaihtelevasti 1,5 mm:n alueella, jotta saavutetaan suurin mahdollinen levyjen välinen etäisyys. Jäljelle jäävät 0,8 mm takaavat samalla luotettavan kosketuksen (tehollinen liitospituus).
Kulmikkaat mallit 90°–180°:n sovelluksiin
Kulmattu tyyppi ja suora tyyppi yhdistelmän ansiosta piirilevyt voidaan sijoittaa 90°:n kulmaan toisiinsa nähden, esimerkiksi taustalevy-levyille, joissa on tytärkortteja. Kahden kulmattun tyyppin yhdistelmä mahdollistaa kahden piirilevyn sijoittamisen vierekkäin 180 asteen kulmassa. Kaikki nämä ovat saatavilla joko suojattu tai suojaamaton ja napamäärävaihtoehdoissa 12, 20, 32, 52 tai 80 liitintä, mikä takaa mahdollisimman suuren joustavuuden sovelluksessanne.
Kehittäkää ratkaisunne mahdollisimman tehokkaasti. Zero8:n ominaisuudet varmistavat, että pääsette tavoitteeseenne nopeammin ja hyödytte samalla valtavasta tuotevalikoimasta. Saatavilla on jopa kulmattuja tyyppejä 90°- ja 180°-sovelluksiin.
Ilmainen whitepaper ”Highspeed ja EMC” »
Pyydä ilmainen näytepaketti »
Lisätietoja löydätte täältä.
Ilmainen whitepaper ”Highspeed ja EMC” »
Pyydä ilmainen näytepaketti »
Lisätietoja löydätte täältä.
Supervoima: KONTAKTITURVALLISUUS
Innovatiivinen ScaleX-kosketinjärjestelmä

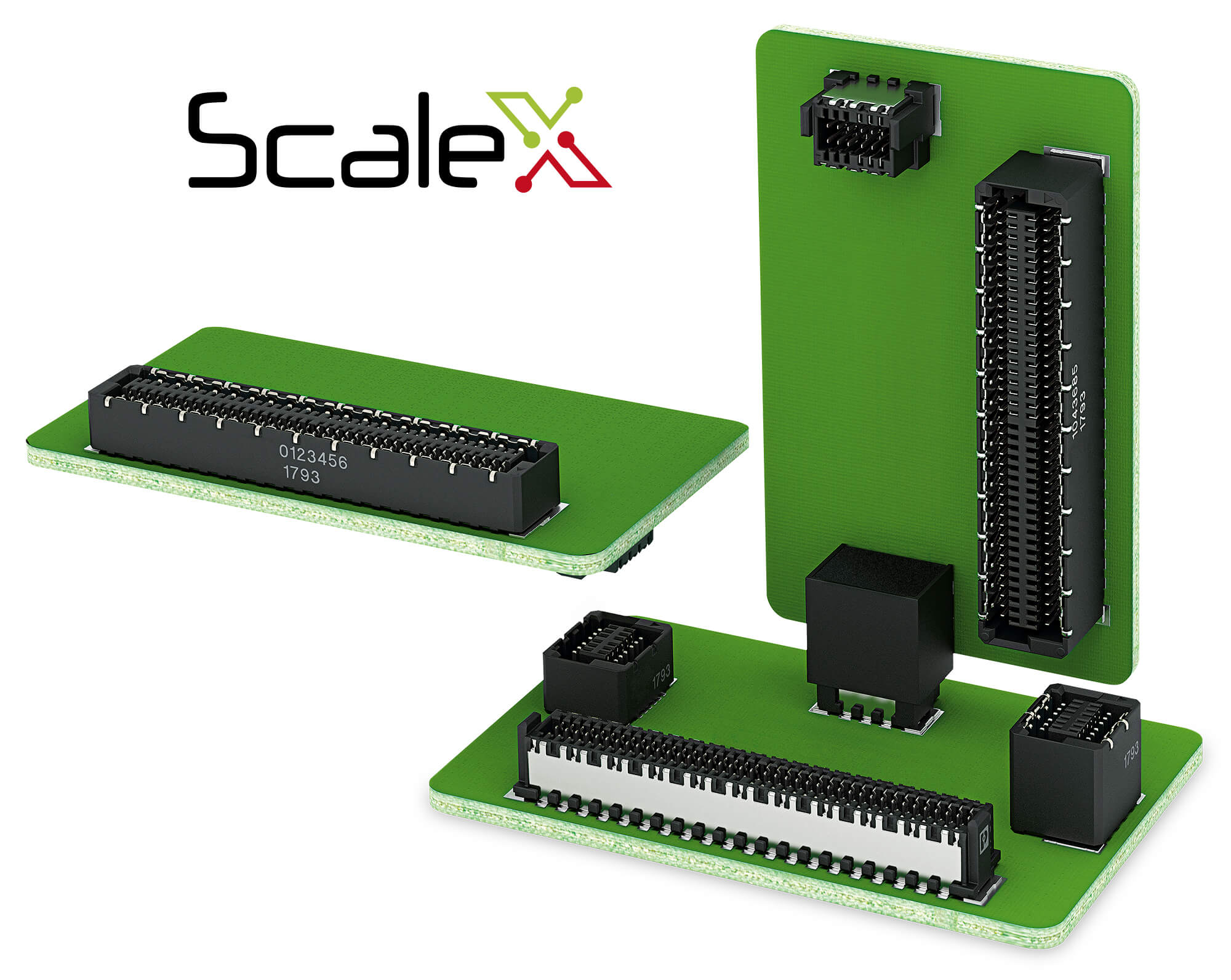

ScaleX – tämä tuotemerkki edustaa kestävää liitäntätekniikkaa joustavasti skaalautuvassa liittimijärjestelmässä (liitin-System). Se on kehitetty erityisesti yhdistämään toisaalta korkea mekaaninen kestävyys ja toisaalta erinomaiset korkeataajuusominaisuudet. Tämä yhteensopivuus on ainutlaatuista piirilevyliittimien maailmassa.
Kaksi kosketuspintaa nastoa kohti
Jokainen kosketinpari koostuu kahdesta teräkoskettimesta ja kahdesta naaraskosketinista. Tämä redundanssi takaa paitsi erinomaisen kosketusvarmuuden erityisesti vaativissa olosuhteissa, kuten iskujen ja tärinän alaisina, myös poikkeuksellisen pitkän käyttöiän ja luotettavuuden sovelluksessanne. Lisäksi kaikki liitännät on toteutettu kosketuspintojen sileälle puolelle, eikä karkealle leikkausreuna-reunalle, kuten monissa muissa miniatyyri-liittimissä.
Iskun- ja tärinänkestävä
Kaikkien liittimien redundanssi sekä liitosten sijoittaminen ainoastaan sileille, valssatuille pinnoille takaa erittäin korkean iskun- ja tärinänkestävyyden. Zero8-liittimet (liitin) on testattu ja hyväksytty perusteellisesti standardin IEC 60512 mukaisesti. Toimitamme mielellämme teille yksityiskohtaiset testiraporttimme.
Erinomainen tehollinen liitospituus
Jokaisella Socket- ja Plug-liittimien välisellä kosketinparilla on vähintään 0,8 mm:n ylikytkentäalue, eli se vastaa etäisyyttä kosketuspisteestä kosketuskärkeen, toisin sanoen pisteeseen, jossa kosketusta ei enää olisi. Tämä vähintään 0,8 mm:n ylikytkentäalue takaa vastaavanlaisen korkean toleranssien kompensointi ja siten korkeimman turvallisuuden kaikissa sovelluksissa. Kun Plug-liitin työnnetään Socket-liittimeen ääriasentoon asti, ylitysalue kasvaa jopa 2,3 mm:iin kontaktiparia kohti.
Kestää vähintään 500 kytkentäkerta
Zero8:n liittimet on suunniteltu takaamaan luotettavan kosketuksen jopa 500 liitäntäjakson (kytkentäkerta) jälkeen, jopa lämpötilavaihteluiden ja haitallisten kaasujen vaikutuksesta huolimatta. Vaikka liittimiä ei liitettäisi toisiinsa 500 kertaa, liitäntäjaksot ovat sopiva kriteeri sen arvioimiseksi, missä määrin liittimet (liitin) pysyvät toimintakykyisinä toistuvien lämpötilavaihteluiden tai tärinän (”fretting corrosion”) vaikutuksesta.
Tämäkin innostaa teitä – Zero8-liittimien (liitin) tuoteperhe vakuuttaa innovatiivisella ScaleX-tekniikallaan. Kestävä ja kaksipuolinen liitin kestää teollisuussovellusten vaativat olosuhteet ja takaa luotettavan liitännän. Ja tämä jopa äärimmäisissä ympäristöolosuhteissa ja mekaanisessa rasituksessa, kuten iskuissa ja tärinässä.
Ilmainen whitepaper kestävyydestä »
Tilaa ilmainen näytepaketti »
Lisätietoja löydät täältä.
Ilmainen whitepaper kestävyydestä »
Tilaa ilmainen näytepaketti »
Lisätietoja löydät täältä.
Supervoima: SIGNALISUOJA
Uusi EMC-suojauskonsepti

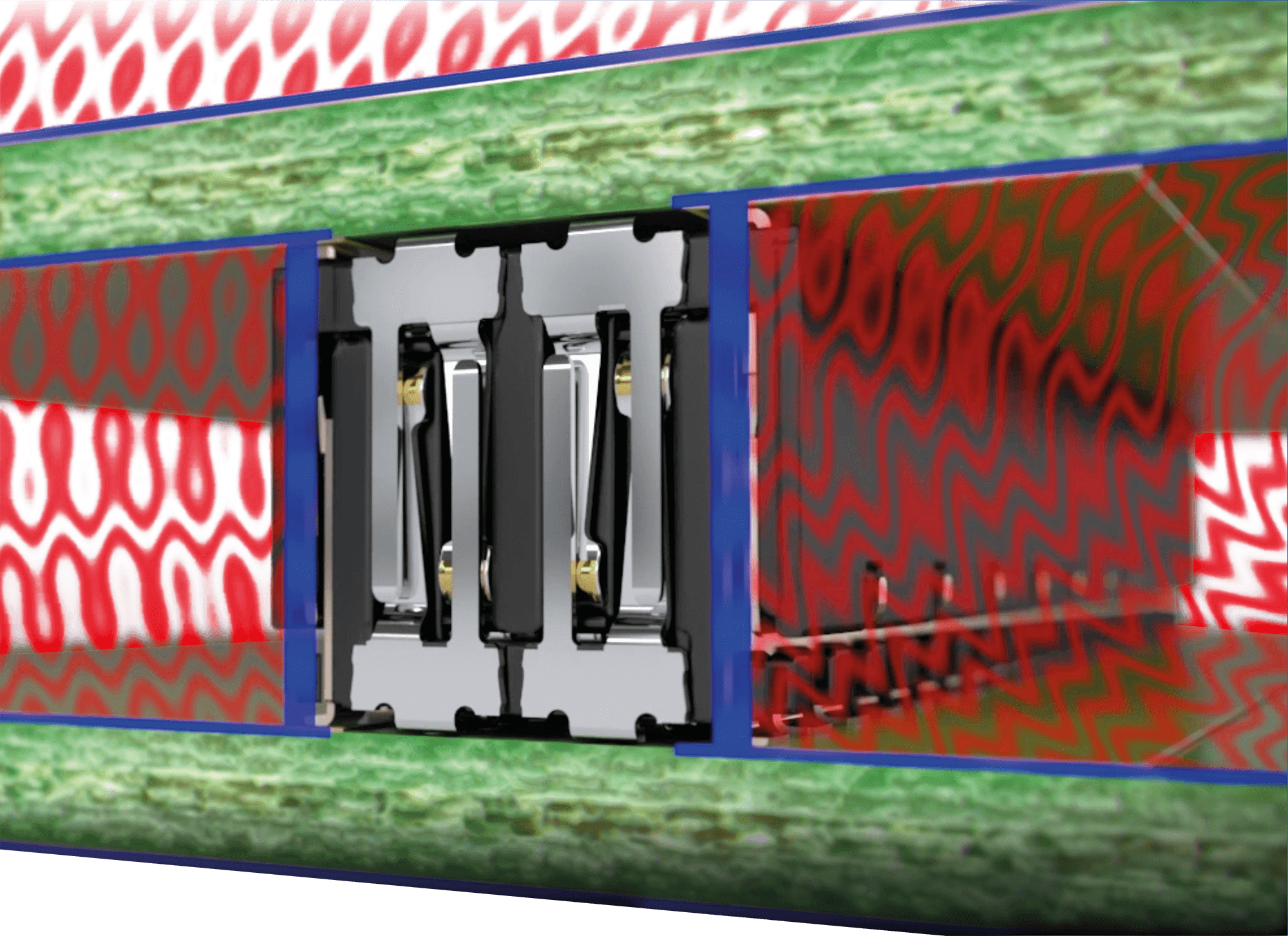

Zero8:n kehitystyössä kiinnitettiin huomiota kaksipuoliseen Schirmungen. Tämä takaa häiriöttömän tiedonsiirron, jota vaaditaan monissa sovelluksissa, kuten Industry 4.0:ssa tai IoT:ssa. Käytetty suojausmateriaali soveltuu erityisesti korkeisiin sähkömagneettinen yhteensopivuusvaatimuksiin.
Häiriövirtojen optimaalinen poisto
Steckverbinderit ovat laajapintaisia ja niissä on vain vähän aukkoja, mikä takaa mahdollisimman suuren suojausvaikutuksen. Lisäksi Schirmblechin ja piirilevyn välinen suuri määrä kosketuspisteitä mahdollistaa häiriövirtojen optimaalisen johtamisen pois. Esimerkiksi 20-napaisessa liittimessä (liitin) suojalevyissä on 8 mm:n pituudella yhteensä 5 juotosliitäntäpistettä piirilevyyn.
keskinäisinduktanssi, enintään 10 picohenryä
Erikoistuneessa laboratoriossa suoritettujen perusteellisten testien yhteydessä sähkö- ja magneettikentän voimakkuuden vaikutukset simuloitiin aluksi ja tarkastettiin sitten testikokeiden avulla. Saadut tulokset ovat erittäin hyviä, ja ne voidaan toimittaa tarvittaessa. Yhtenä keskeisistä mittaustuloksista Zero8-liitillä saavutettiin enintään 10 pH:n kytkentäinduktanssi (keskinäisinduktanssi).
Vaihtoehtoisesti myös ilman suojaus
Myös suojauksessa (suojaus) on valinnanvaraa! Molemmat liitinparien puolet suojattuina vai ilman suojausta? Vai jopa vain toinen puoli suojattuna? Päätös on teidän – kaikki Zero8-liittimet ovat joka tapauksessa keskenään yhteensopivia ja vapaasti yhdisteltävissä, riippumatta siitä, onko niissä suojausta vai ei. Suojatuissa tyypeissä kontaktien juotosliitäntät sijaitsevat liittimen alapuolella, kun taas suojaamattomissa tyypeissä ne sijaitsevat sivuilla, jotta AOI-tarkastus on mahdollista valmistusprosessin aikana.
Zero8-liittimien (liitin) uusi, kaksipuolinen suojauskonsepti takaa häiriöttömän HighSpeed-tiedonsiirron teollisuusympäristössä. Käytetty suojamateriaali sopii erityisesti komponentteihin, joille asetetaan korkeat vaatimukset sähkömagneettisen yhteensopivuuden (sähkömagneettinen yhteensopivuus) suhteen, ja takaa liittimelle enintään 10 pikohenryn kytkentäinduktanssin (keskinäisinduktanssi).
Ilmainen whitepaper aiheesta Highspeed ja EMC »
Pyydä ilmainen näytepaketti »
Lisätietoja löydät täältä.
Ilmainen whitepaper aiheesta Highspeed ja EMC »
Pyydä ilmainen näytepaketti »
Lisätietoja löydät täältä.
Supervoima: NOPEUS
Yhteensopiva PCIe 4.0:n ja teollisen Ethernetin kanssa
Zero8-liittimet (liitin) täyttävät PCI Express Gen. 4- ja Industrial Ethernet -spesifikaatioiden vaatimukset, joita vaaditaan monissa sovelluksissa, kuten Teollisuus 4.0:ssa tai IoT:ssa. Zero8 tarjoaa erinomaiset ominaisuudet paitsi lisäysvaimennus (insertion loss) myös paluuvaimennus (return loss) ja ylikuuluminen (crosstalk) suhteen.
HF-signaalinsiirto 16 Gbit/s +
Zero8-liittimet (liitin) sopivat erinomaisesti sovelluksiin, joissa tiedonsiirtonopeus on jopa 16 Gbit/s. Erittäin hyvien lisäysvaimennus-ominaisuuksien ansiosta Zero8:aa voidaan käyttää jopa 25 Gbit/s:n sovelluksissa. Tämä erinomainen sopivuus yhdistyy erittäin vankkaan ja kestävään kosketinjärjestelmään, joka on tarkoitettu vaativiin olosuhteisiin, kuten iskuille, tärinälle tai haitallisille kaasuille. Tämä yhdistelmä on ainutlaatuinen.
suojaus avulla saavutettu lisäsuojaus signaaleille

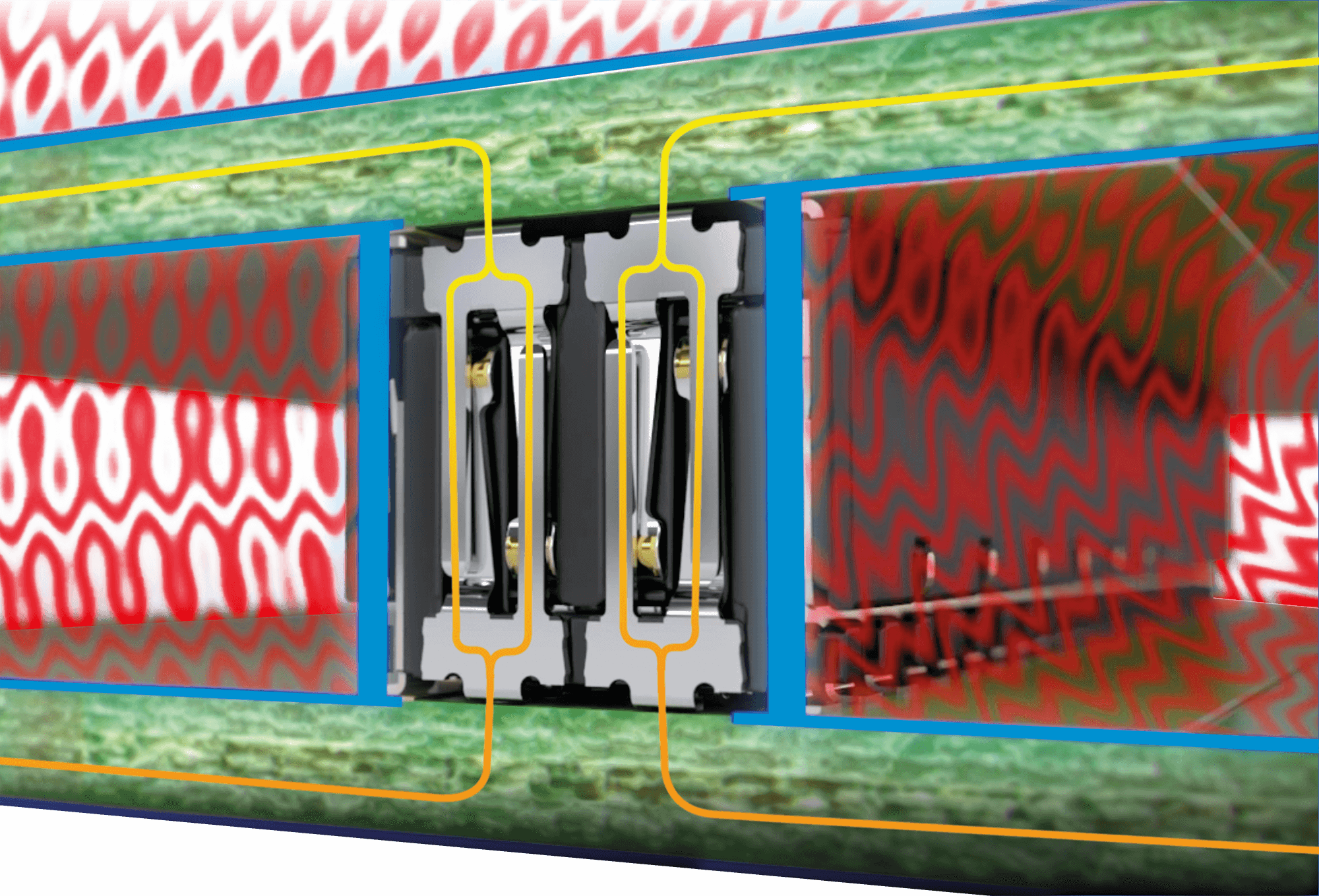

Kaksipuolinen suojauskonsepti takaa häiriöttömän suurinopeuksisen tiedonsiirron teollisessa ympäristössä. Se johtaa häiriövirrat luotettavasti pois useiden kosketuspisteiden kautta molemmilla piirilevyillä. Suojauskonsepti suojaa toisaalta liitintä (liitin) sähkömagneettisilta häiriöiltä (häiriön vaimennin), mutta myös viereisiä komponentteja, jos liitin toimii häiriölähteenä.
SI-mallit saatavilla
Zero8:n radiotaajuusominaisuuksia simuloitiin aluksi perusteellisesti, minkä jälkeen se testattiin kokeellisesti. Käytettävissäsi on luotettavia testiraportteja sekä SI-malleja sovelluksesi simulointeja varten.
HighSpeed on ept:n Zero8-tuoteperheen taikasanana. Zero8-liitinjärjestelmällä (liitin) 16 Gbit/s:n nopeudella tehdyt simulaatiot osoittavat erinomaista signaalin eheyttä (signaalin eheys) ja sopivat siten erinomaisesti PCIe 4.0:aan ja teolliseen Ethernetiin. Toimitamme mielellämme S-parametri sovellussimulaatioitanne varten.
Ilmainen whitepaper ”Highspeed ja EMC” »
Pyydä ilmainen näytepaketti »
Lisätietoja löydät täältä.
Ilmainen whitepaper ”Highspeed ja EMC” »
Pyydä ilmainen näytepaketti »
Lisätietoja löydät täältä.
Supervoima: KESTÄVYYS
Kaikkien kontaktien suojaaminen
Zero8 on suunniteltu siten, että liittimet eivät vaurioidu edes virheellisen käytön seurauksena. Liittimet ovat piilossa eristyseristerunkoissä ja siten optimaalisesti suojattuja mahdollisilta mekaanisilta vaikutuksilta, kuten kosketukselta. Tämä takaa sovelluksellesi mahdollisimman suuren turvallisuuden.
kiertymisenesto-toiminto liitettäessä
eristerunko sisäänrakennettu polarisointi estää virheellisen liittämisen liittimien (liitin) kiertymisen vuoksi. Toisin sanoen Plug ja Socket voidaan liittää toisiinsa vain, jos ne on suunnattu määriteltyyn suuntaan. Lisäksi eristerunkoissa olevat selkeästi erottuvat ohjauselementit tukevat turvallista liittämistä.
Mekaaninen kuormituksen jakautuminen kahden Board Lock -lukon avulla
Kaksi board lock -kiinnikettä kutakin liitintä (liitin) kohti juotetaan piirilevyyn, ja ne varmistavat signaalikontaktien mekaanisen rasituksenpoiston. Tämä estää signaalikontaktien irtoamisen juotoskohdasta (juotosliitos), kun pistoke (Plug) ja pistorasia (Socket) irrotetaan toisistaan.
Asennuksen yhteydessä korjataan siirtymä enintään 0,7 mm

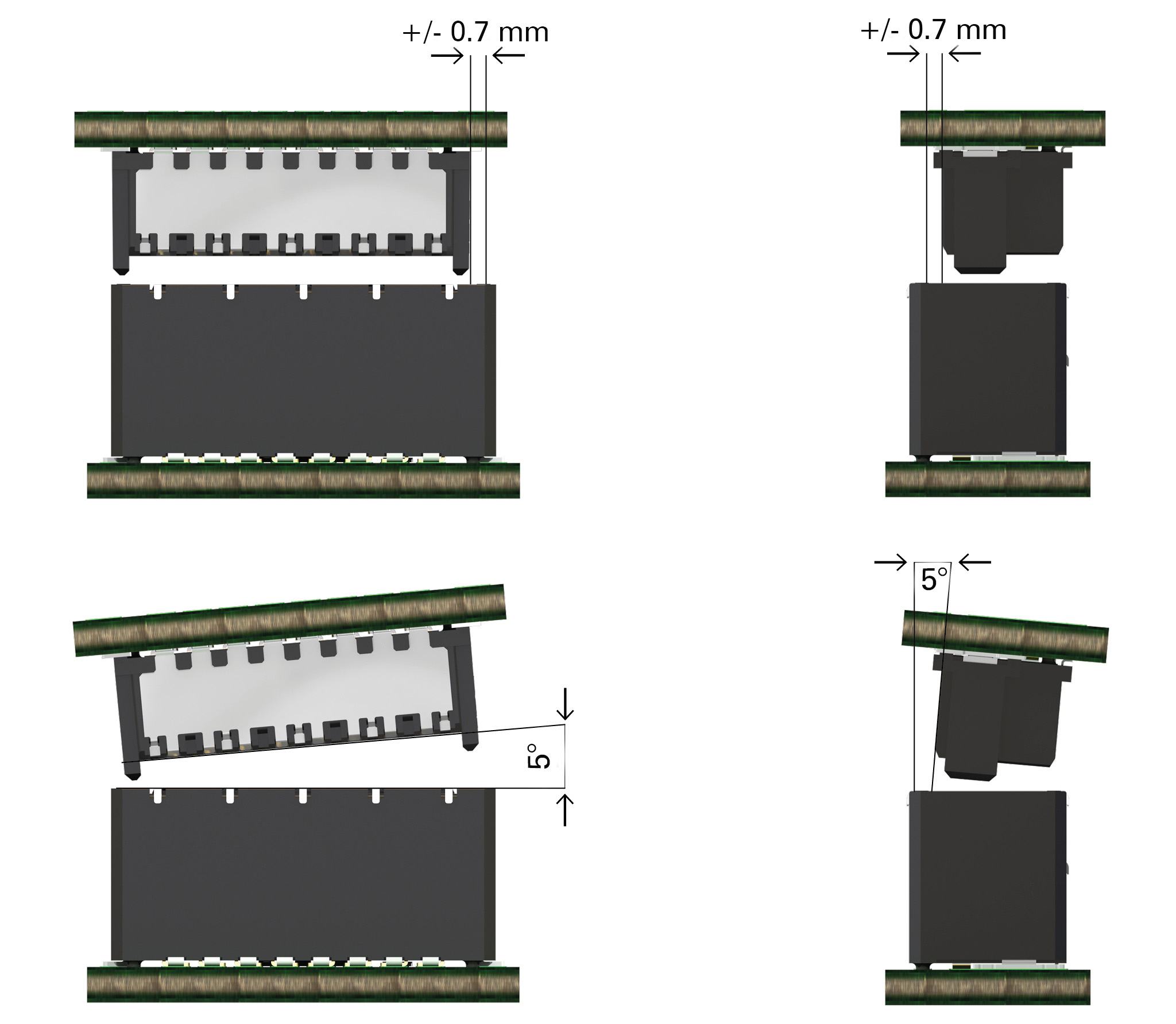

eristerunko reunoissa olevat ohjausviistot mahdollistavat sen, että Plug ja Socket voivat kompensoida jopa 0,7 mm:n siirtymän liitännän aikana. Terä- ja naaraskosketin-kontaktit ohjataan liitännän aikana toisiinsa siten, että kontaktien välinen liitos muodostuu luotettavasti ja niin sanottu ”takapuolelle liittäminen” estetään.
Korkea toleranssien kompensointi käytön aikana
Liitettyinä Socket ja Plug voivat sietää jopa 0,4 mm:n keskinäisen siirtymän. Tämä tarjoaa laajan liikkumavaran toleranssien huomioon ottamisessa sovelluksissanne. Lisäksi se mahdollistaa useiden liitinparien sijoittamisen yhdelle piirilevylle ilman, että liitosten luotettavuus kärsii.
Kun kaikkiin huippuominaisuuksiin lisätään vielä valtava kestävyys, kyseessä on ept:n Zero8. Olipa kyseessä sitten älykäs kiertymisenesto-kiertosuojaus liitettäessä tai jopa 0,7 mm:n siirtymän kompensointi asennuksessa, Zero8 pitää lupauksensa.
