ept toimittaa adp MERKURille
nopeita liittimiä mini-PC:tä varten
ept GmbH toimittaa adp MERKURille nopeita liittimiä adp Mini-PC:tä varten
Perustamisestaan vuonna 1957 lähtien Gauselmann-konserni on kehittynyt kansainvälisesti toimivaksi suuryritykseksi, jolla on maailmanlaajuisesti noin 14 000 työntekijää ja yli 3 miljardin euron vuotuinen liikevaihto. Yrityksen ydinosaamisalueita ovat peliohjelmistojen kehittäminen ja peliautomaattien valmistus. Tytäryhtiössä adp MERKUR GmbH:ssa yhdistyvät pelien ja peliautomaattien kehittäminen, tuotanto ja jakelu.
Yksi tietokone, lukuisia mahdollisuuksia

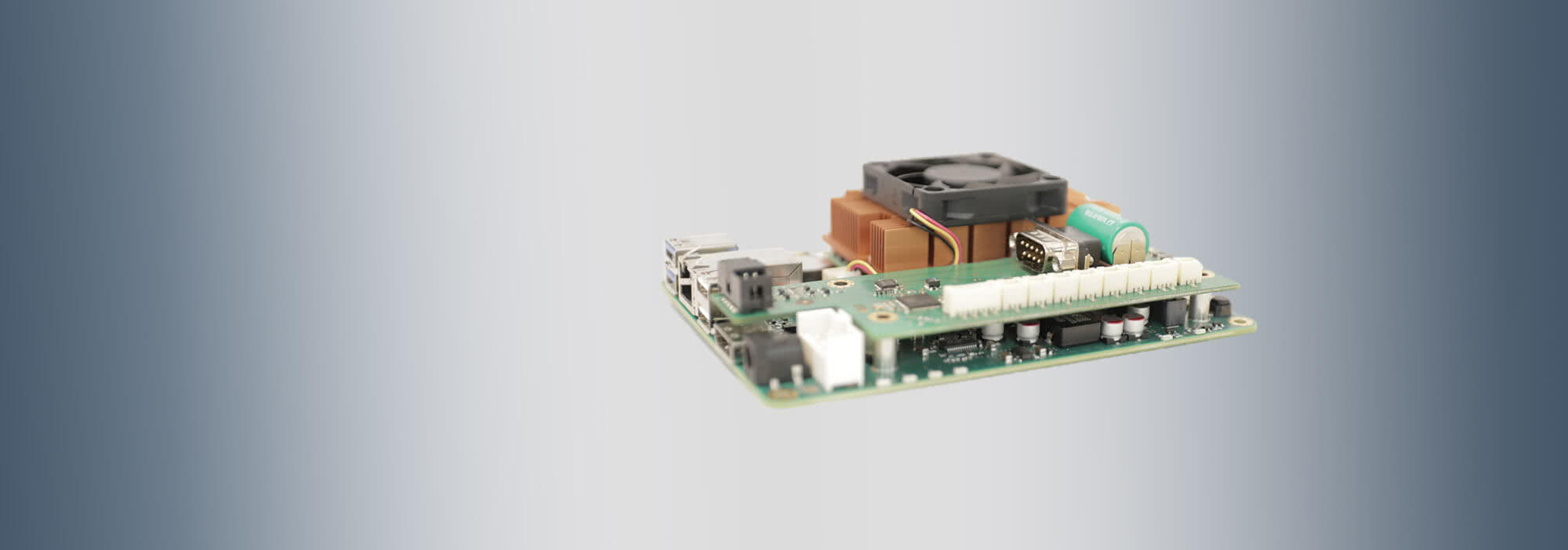

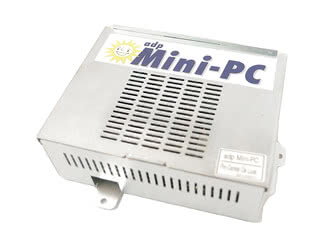

adp MERKUR on kehittänyt peliautomaatteihinsa käytettäväksi ”adp Mini-PC” -ohjausyksikön, joka on suunniteltu erityisesti vähäistä suorituskykyä vaativiin sovelluksiin. Painopiste on päätelaiteratkaisuissa tai nuorten suojeluun liittyvissä tuotteissa. Käytetty SMARC-standardi mahdollistaa prosessorin suorituskyvyn skaalaamisen ja siten sen mukauttamisen vaatimuksiin.
Modulaarisuus skaalautuvuuden takaamiseksi
Mini-PC:n kehittämisellä adp MERKUR on täysin mukana nykyisessä modulaarisuuden trendissä. Jotta prosessorin suorituskykyluokkaa ja toimintojen laajuutta voitaisiin mukauttaa käyttötarkoituksen mukaan, ohjausyksikön modulaarinen rakenne oli välttämätön. Adp-minitietokoneen perustana on adp MERKURin itse kehittämä kantolevy, joka sisältää kaikki tavanomaiset PC-liitännät, kuten DisplayPortin, USB 3.0:n, USB 2.0:n ja Ethernetin. Näiden liitäntöjen ansiosta kantolevy ei jää millään tavalla jälkeen teollisuustietokoneesta, ja sitä voidaan siten käyttää suurina määrinä eri paikoissa ilman, että eri kokoonpanovaihtoehtoja tarvitsee ylläpitää. Monitoimiliitäntä mahdollistaa lisäksi toiminnallisuuden laajentamisen lisämoduuleilla. Tätä varten siinä on useita nopeita liitäntöjä, kuten PCIe 3.0 ja USB, sekä erilaisia I/O-liitäntöjä, UART-liitäntöjä ja vastaavat käyttöjännitteet. Sitä käytetään esimerkiksi WLAN-laajennuksissa, muistiliitännöissä tai sovitettaessa olemassa oleviin johtosarjoihin.
Sopeutumiskyky ja kestävyys
Ennen mini-PC:n kehittämistä adp MERKUR käytti ostettuja kuluttajille tarkoitettuja kotitietokoneita. Niiden käyttöikä ja muokattavuus olivat kuitenkin hyvin rajallisia, minkä vuoksi oman laitteen kehittäminen oli välttämätöntä. Adp Mini-PC:n avulla voitiin lisäksi varmistaa, että laite oli räätälöity adp MERKURin vaatimusten mukaiseksi. Uuden ratkaisun erityinen etu on sen kestävyys: palautettuja laitteita ei tarvitse hävittää, vaan ne voidaan käyttää uudelleen muissa sovelluksissa.
adp Merkur sanoo näin
”Yhteistyö on aina sujunut nopeasti, suoraan ja rakentavasti. Suora yhteydenpito tehostaa kehitystyötä ja ongelmanratkaisua.”
– Daniel Marsch, kehitystiimin johtaja, adp MERKUR –
– Daniel Marsch, kehitystiimin johtaja, adp MERKUR –
Liittimeen kohdistuvat vaatimukset

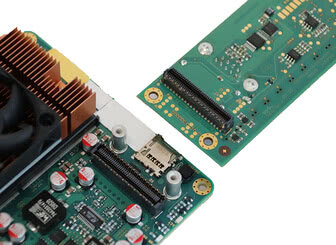

Sopeutumiskyky ja uudelleenkäytettävyys asettavat kuitenkin erityisvaatimuksia liittimelle, jonka on tarkoitus yhdistää kantolevy ja liitettävä moduuli toisiinsa. Yksi edellytys oli soveltuvuus suurten nopeuksien sovelluksiin, joissa tiedonsiirtonopeudet ovat 16 Gbit/s tai enemmän. Moduulien vaihtamisen vuoksi liittimen on kuitenkin oltava myös erityisen kestävä, jotta se tarjoaa aina vikasietoisen liitäntäratkaisun toistuvasta liittämisestä huolimatta. Lisäksi adp MERKURille oli ratkaisevaa, että liitin voidaan juottaa myös piirilevyn alapuolelle ja että se ei irtoa siitä niin sanotussa yläpuolijuotoksessa eli reflow-juotosprosessissa. Toinen tärkeä näkökohta oli liittimen kiertymättömyys liitettäessä, jotta varmistettaisiin luotettava yhteys ja estettäisiin liittimen vaurioituminen jo asennuksen yhteydessä.
Ratkaisu: Zero8

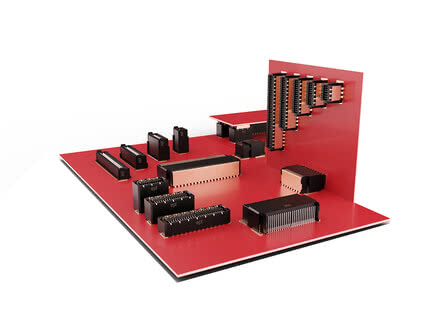

Tiedonsiirtonopeus, kestävyys, laatu ja kiertosuojaus – vaatimukset, jotka Zero8-liitin täyttää. Sitä pidetään ept-liittimien monipuolisimpana mallina, sillä sen nopeiden ominaisuuksien ja kestävyyden lisäksi se on saatavana moninaisin variaatioin: adp MERKUR pystyi valitsemaan kulmaisten, suorien, suojattujen ja suojaamattomien liittimien joukosta eri korkeuksilla ja napamäärillä. Lopulta valinta osui suoraan 80-napaiselle Zero8-liittimelle, joka mahdollisti mezzanine-liitännän 10,5–12 mm:n piirilevyvälillä. Lisäsuojaus takasi optimaalisen sähkömagneettisen yhteensopivuuden ja siten häiriöttömän signaalin kulun.
Lisätietoja tuotteesta löytyy täältä:
Zero8 »
Lisätietoja tuotteesta löytyy täältä:
Zero8 »
Luotettavat kumppanit
Päätös hankkia ept:n valmistama liitin oli adp MERKURille hyvin luonnollinen: Yritykset ovat jo monien vuosien ajan ylläpitäneet erittäin luottamuksellista yhteistyötä. Näin ollen ept:n Zero8 pääsi jo varhaisessa vaiheessa ehdokasjoukkoon. Ratkaisevaksi tekijäksi nousi kuitenkin ept:n takuu siitä, että liitin ei putoa piirilevystä edes ylösalaisin käännettynä: ”Tällaista takuuta ei saa miltään muulta valmistajalta – esimerkillistä!”, toteaa myös Daniel Marsch, adp MERKURin kehitysosaston tiimipäällikkö.
Muita hankkeita
Tällaiset sitoumukset ja henkilökohtainen asiakaspalvelu johtivat siihen, että adp MERKUR toteutti ept:n kanssa adp Mini-PC:n lisäksi myös muita projekteja. Näin Zero8 otettiin jälleen käyttöön: ”Zonic”-peliautomaatin laitepaneelin liittämiseksi muuhun kaapelistoon etsittiin luotettavaa liitäntäratkaisua. Ept:n ja sen Zero8-tuotteen kanssa saatujen positiivisten kokemusten ansiosta etsintä ei kuitenkaan kestänyt kauan.
