ept-liittimet uuden PICMG®-määrityksen mukaisesti
ept:n Zero8-liitin valittiin uuteen PICMG®-määritykseen
Modulaaristen teollisuus-PC:iden kysyntä on suurta ja kasvaa edelleen, kuten markkina-analyysit vahvistavat. Tästä syystä PICMG®:n ModBlox7-työryhmä on sopinut uudesta valmistajariippumattomasta standardista, jonka avulla voidaan yhdistää moduuleja, joita käytetään pääasiassa joukkoliikenteessä ja rautatietekniikassa.
ModBlox7:n tavoitteet
ModBlox7 määrittelee modulaarisen Box-PC:n perusvaatimukset, jotka koostuvat erilaisista toiminnallisista moduuleista, kuten prosessorista, virtalähteestä ja I/O-liitännöistä. Tämä uusi, valmistajariippumaton standardi mahdollistaa käyttäjille yhteentoimivien toiminnallisten yksiköiden avulla laajan valikoiman laiteyhdistelmiä modulaarisessa rakenteessa. PICMG®:n tavoitteena oli myös alentaa kustannuksia ja edistää kestävyyttä.
Uuden erittelyn laajuus

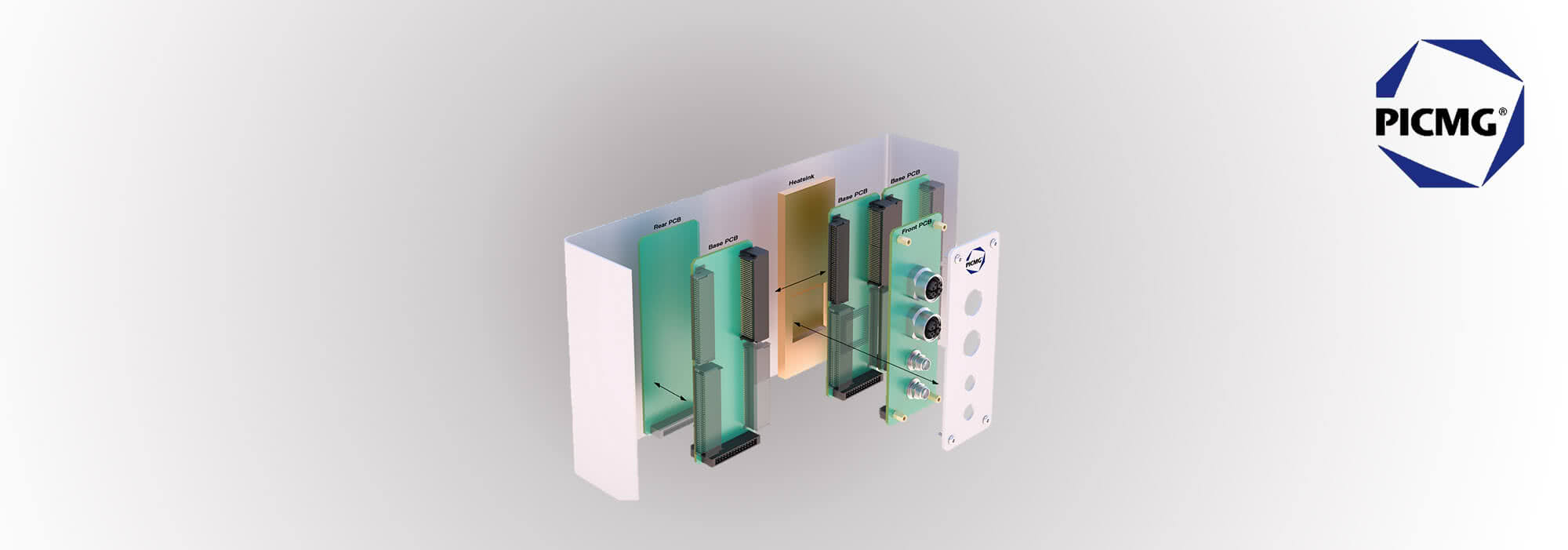

PICMG®:n uusi spesifikaatio kattaa sekä mekaniikan ja modulaariset toimintayksiköt että sähköiset liitännät, jotka toteutetaan liittimillä ennalta määritellyllä pinout-asettelulla. Box-PC koostuu siis kotelosta, yhdestä tai kahdesta virtalähteestä sekä yhdestä tai kahdesta CPU:sta, joissa kussakin on enintään neljä PCI-Express- ja enintään kahdeksan USB-pohjaista I/O-liitäntää. Jokainen moduuli voi puolestaan sisältää yksikön monimutkaisuudesta riippuen enintään kolme päällekkäistä piirilevyä. Box-PC:n mitat on määritelty korkeuden ja syvyyden osalta. Etuleveyden mitat vaihtelevat sen sijaan yksiköiden lukumäärän mukaan. Nämä voivat puolestaan koostua yhdestä tai useammasta niin sanotusta 1,4 tuuman korttipaikasta. Kaksitoista korttipaikkaa voidaan näin rivittää peräkkäin enintään 16,8 tuuman leveyteen asti.
Liittimeen kohdistuvat vaatimukset
Modulaarisen laitteistokokoonpanon standardissa kiinnitetään luonnollisesti erityistä huomiota yksittäisten moduulien sähköiseen ja mekaaniseen liittämiseen liittimien avulla. Box-PC:iden käyttöolosuhteiden mukaisesti kyseessä tulisi olla SMT-tyyppinen, suurten nopeuksien yhteensopiva liitin, joka erottuu paitsi asennuksen yhteydessä osoittamastaan erinomaisesta kestävyydestä myös suurista toleransseista käytön aikana sekä poikkeuksellisesta kestävyydestä epäsuotuisissa ympäristöolosuhteissa. Koska joissakin sovelluksissa on tarpeen varmistaa vikasietoisuus redundanssin avulla käyttämällä toista liitintä, on lisäksi oltava mahdollista käyttää useita liittimiä samanaikaisesti yhdellä piirilevyllä. Tämä edellyttää suurta siirtymän kompensointia liitettäessä sekä suuria toleransseja käytön aikana.
Zero8 – ensisijainen liitinvalinta
ModBlox7-työryhmä löysi liittimen, joka sopii monipuolisiin vaatimuksiin, liittimien valmistajan ept:n Zero8-mallista. 0,8 mm:n väliin sijoitettu SMT-liitin kuuluu laajaan tuoteperheeseen, jossa on erilaisia malleja, korkeuksia ja napamääriä sekä valinnainen EMC-suojaus. ModBlox7-määrityksessä sitä käytetään kulmikkaana, 80-napaisena versiona, mikä mahdollistaa vierekkäisten yksiköiden vaakasuoran piirilevyliitoksen. Vikasietoisuuden varmistamiseksi spesifikaation mukaisesti sallitaan myös kahden Zero8-liittimen samanaikainen käyttö. Tämän mahdollistavat 0,7 mm:n siirtymän kompensointi asennuksessa sekä 0,4 mm:n toleranssit käytön aikana. Muutoin moduulit saattaisivat vaurioitua liitännän yhteydessä.
Toinen Zero8:n etu on mahdollisuus siirtää samanaikaisesti suuria virtoja ja suurinopeuksisia signaaleja. Se, mikä aluksi kuulostaa yhteensopimattomalta, on täysin toteutettavissa liittimen rakenteen ja sopivan nastojen sijoittelun ansiosta, mikä säästää tilaa ja kustannuksia.

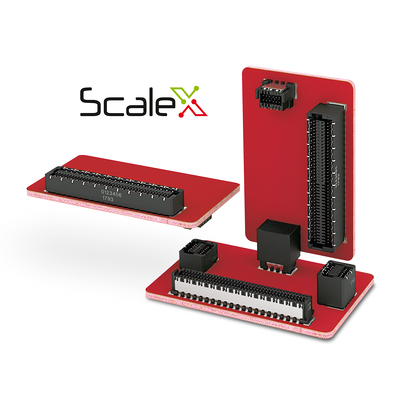

Sukupuolineutraalin ScaleX-liitäntätekniikkansa ansiosta, jossa terä- ja jousiliittimet ovat kietoutuneet toisiinsa, Zero8 tarjoaa lisäksi erinomaisen kosketusvarmuuden ja takaa siten luotettavan signaalinsiirron myös tärinän ja iskujen aikana.
Lisätietoja tuotteesta löydät täältä:
Zero8 »
Toinen Zero8:n etu on mahdollisuus siirtää samanaikaisesti suuria virtoja ja suurinopeuksisia signaaleja. Se, mikä aluksi kuulostaa yhteensopimattomalta, on täysin toteutettavissa liittimen rakenteen ja sopivan nastojen sijoittelun ansiosta, mikä säästää tilaa ja kustannuksia.
Sukupuolineutraalin ScaleX-liitäntätekniikkansa ansiosta, jossa terä- ja jousiliittimet ovat kietoutuneet toisiinsa, Zero8 tarjoaa lisäksi erinomaisen kosketusvarmuuden ja takaa siten luotettavan signaalinsiirron myös tärinän ja iskujen aikana.
Lisätietoja tuotteesta löydät täältä:
Zero8 »
Zero8 sopii myös piirilevyjen liittämiseen yksittäisten laitteiden sisällä
Zero8-tuotevalikoima tarjoaa myös täsmällisen ratkaisun jopa kolmen piirilevyn välisiin mezzanine-liitäntöihin samoin asennusolosuhteissa. Useiden liittimien käyttö skaalautuvasta tuoteperheestä tarjoaa tässä yhteydessä vielä yhden ratkaisevan edun: liittimiä ei tarvitse suunnitella ja hyväksyttää yhä uudelleen – käyttäjä säästää näin niihin liittyvät kustannukset.
Yhteentoimivuus sekä kustannussäästöt ja kestävyys. Uusi spesifikaatio lupaa suuria edistysaskeleita box-PC-tietokoneille. Zero8:n avulla yksittäisten moduulien välinen yhteys on turvallinen. Spesifikaatio on tarkoitus hyväksyä lopullisesti vielä ensimmäisen vuosineljänneksen aikana.
